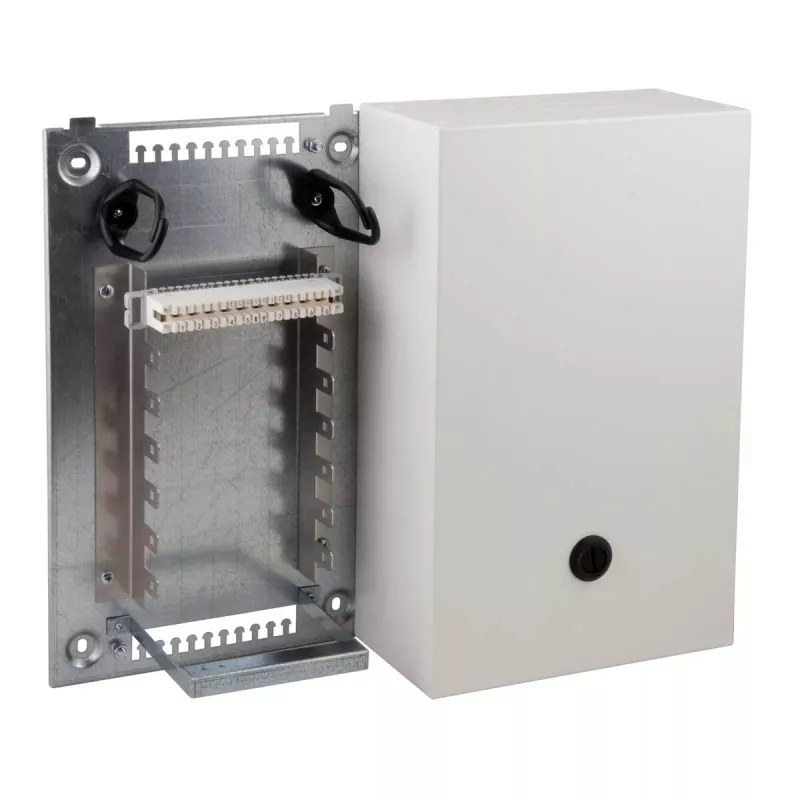

EFB Elektronik 46019N.1V1 metalowa rozdzielnica elektryczna, 330×120×550 mm, biała

EFB Elektronik 46019N.1V1 to metalowa rozdzielnica elektryczna o wymiarach zewnętrznych 330 × 120 × 550 mm, wykończona w kolorze białym komunikacyjnym RAL9016. Obudowa składa się z korpusu z blachy stalowej z płytą montażową oraz pokrywy zabezpieczonej zatrzaskiem, zapewniając chronione miejsce do instalacji wewnątrz pomieszczeń dla wyłączników nadprądowych, listew zaciskowych i okablowania. Przepusty kablowe znajdują się na dole i górze pokrywy. W zestawie znajduje się kartka do rejestracji połączeń.

Zalety

Obudowa wykonana jest z blachy stalowej, co zapewnia wytrzymałość mechaniczną i stabilność. Kolor pokrywy to biały komunikacyjny RAL9016, pasujący do standardowych instalacji wewnętrznych. Płyta montażowa umożliwia montaż zestawów montażowych VKA dla listew 10-parowych i 20-parowych, które można przykręcić, co ułatwia montaż wewnętrzny. Przepusty kablowe na górze i na dole zwiększają elastyczność prowadzenia przewodów. Stopień ochrony IP30 zapewnia podstawową ochronę przed ciałami stałymi i przypadkowym dotykiem.

Zastosowanie

• Wewnętrzne rozdzielnice elektryczne i montaż podzespołów
• Obudowa wyłączników nadprądowych, listew zaciskowych i małych urządzeń sterowniczych
• Instalacje wymagające uporządkowanego wprowadzenia przewodów od góry i od dołu
• Projekty wykorzystujące zestawy montażowe VKA dla listew 10-parowych lub 20-parowych

Kluczowe dane techniczne

• Marka: EFB Elektronik
• Model / MPN: 46019N.1V1
• EAN: 4049759283476
• Materiał: blacha stalowa (korpus, płyta montażowa i pokrywa)
• Wymiary zewnętrzne (szer. × gł. × wys.): 330 × 120 × 550 mm
• Kolor pokrywy: RAL9016 (biały komunikacyjny)
• Stopień ochrony: IP30
• Przepusty kablowe: na dole i górze pokrywy
• W zestawie: kartka do rejestracji połączeń

Sposób użycia

Zamontuj obudowę w planowanym miejscu wewnątrz pomieszczenia. Przymocuj puszkę za pomocą odpowiednich elementów mocujących przez płytę montażową. W razie potrzeby zamontuj zestaw montażowy VKA (10-parowy lub 20-parowy), przykręcając go do płyty montażowej, jeśli wymagany jest montaż listew zaciskowych. Wprowadź przewody przychodzące i wychodzące przez przewidziane przepusty w pokrywie (górne lub dolne) i zamontuj wewnątrz obudowy wyłączniki nadprądowe, listwy zaciskowe i okablowanie. Uzupełnij informacje o połączeniach na dołączonej kartce rejestracyjnej i zamknij pokrywę, zatrzaskując ją.

Zalecenia

Obudowę należy stosować wyłącznie w pomieszczeniach i przestrzegać obowiązujących norm instalacji elektrycznych. W razie potrzeby uszczelnij przepusty kablowe i zaizoluj części pod napięciem, aby zachować bezpieczeństwo. Upewnij się, że stopień ochrony IP30 jest wystarczający dla danego miejsca, a w przeciwnym razie zastosuj dodatkowe zabezpieczenia.
