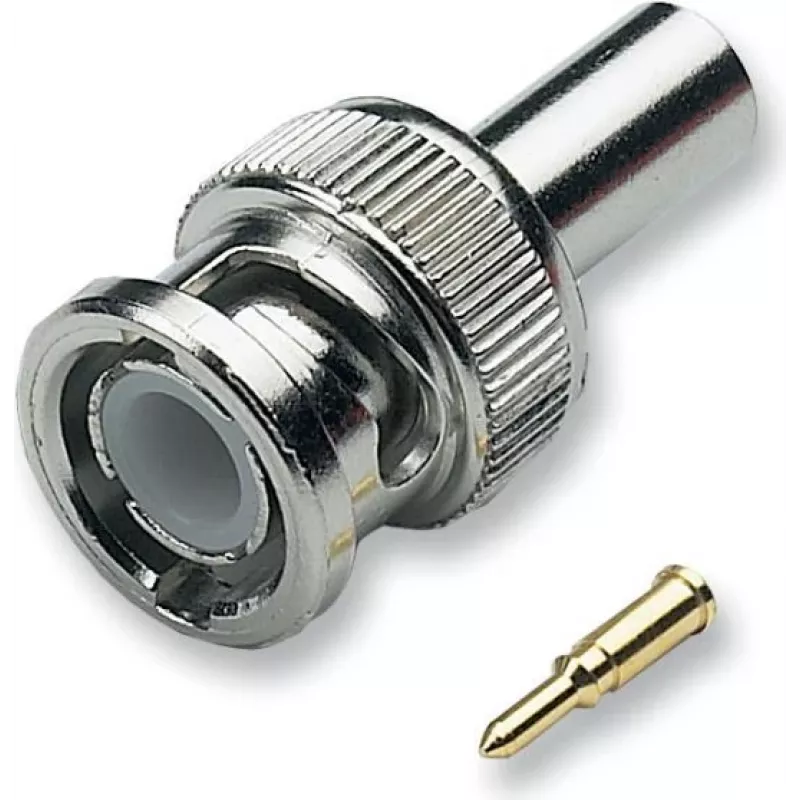

EFB Złącze BNC Zaciskane Proste RG174 50 Ohm

Złącze BNC zaciskane EFB (model 52576.1) to wysokiej jakości złącze koncentryczne przeznaczone do profesjonalnych zastosowań RF, wideo oraz pomiarowych. Zaprojektowane dla niezawodnej wydajności, to proste męskie złącze BNC wykorzystuje metodę zaciskania do bezpiecznych i spójnych połączeń z kablami RG174. Z impedancją 50 Ohm i zakresem częstotliwości do 4 GHz zapewnia doskonałą integralność sygnału. Złącze wykonane jest z mosiężnego korpusu niklowanego dla trwałości oraz złoconego styku centralnego dla optymalnej przewodności i odporności na korozję. Izolator PTFE zapewnia stabilne właściwości dielektryczne w szerokim zakresie temperatur od -55°C do +85°C. Zgodne z RoHS, spełnia normy środowiskowe.

Zalety

To złącze BNC zaciskane oferuje kilka zalet: łatwy i szybki montaż poprzez zaciskanie, solidną konstrukcję zapewniającą długotrwałą wydajność oraz doskonałe właściwości elektryczne dla sygnałów wysokiej częstotliwości. Złocony styk centralny zapewnia niską rezystancję styku i niezawodne łączenie przez ponad 500 cykli. Niklowany mosiężny korpus zapewnia wytrzymałość mechaniczną i ochronę przed czynnikami środowiskowymi.

Zastosowania

• Zespoły kabli RF i koncentrycznych
• Systemy monitoringu wideo
• Sprzęt pomiarowy i testowy
• Sieci telekomunikacyjne i transmisji danych
• Zastosowania nadawcze i audio/wideo

Kluczowe specyfikacje

• Typ złącza: BNC męskie (wtyk)
• Orientacja: Proste
• Impedancja: 50 Ohm
• Kompatybilność kabli: RG174
• Terminacja: Zaciskana
• Materiał korpusu: Mosiądz, niklowany
• Styk centralny: Mosiądz, złocony
• Izolator: PTFE
• Zakres częstotliwości: DC - 4 GHz
• Napięcie znamionowe: 500 V szczytowe
• Napięcie wytrzymywane dielektrycznie: 1500 V RMS
• Rezystancja izolacji: ≥ 5000 MΩ
• Temperatura pracy: -55°C do +85°C
• Cykl łączenia: 500
• Zgodność z RoHS: Tak

Zalecenia

Aby uzyskać optymalną wydajność, należy używać z kablem koncentrycznym RG174 i zapewnić prawidłowe zaciskanie za pomocą odpowiedniego narzędzia. To złącze jest idealne do profesjonalnych instalacji, gdzie jakość sygnału i niezawodność są najważniejsze.
