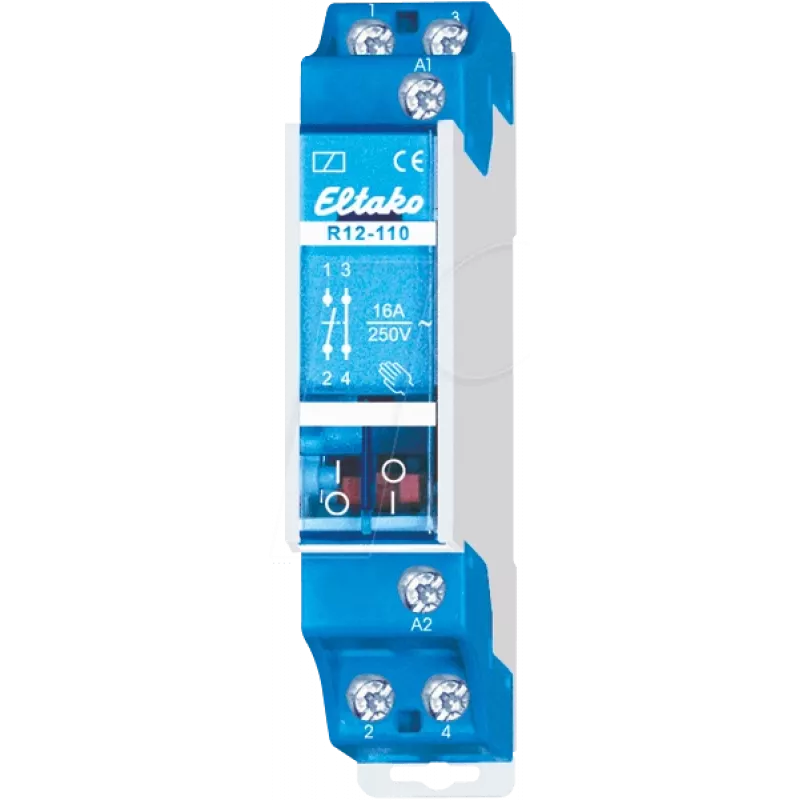

Elektromechaniczny przekaźnik Eltako R12-110-230V — 1 styk NO + 1 styk NC, cewka 230 V

Eltako R12-110-230V to elektromechaniczny przekaźnik z jednym stykiem normalnie otwartym (NO) i jednym stykiem normalnie zamkniętym (NC), sterowany cewką 230 V AC. Zapewnia mechaniczne przełączanie obwodów elektrycznych w instalacjach na szynę DIN i szafach sterowniczych, umożliwiając separację obwodów przełączających i sterujących oraz prostą integrację z systemami automatyki i sterowania budynkami.

Zalety

Przekaźnik oferuje niezawodne mechaniczne przełączanie styków z wyraźnymi wyjściami NO i NC, odpowiednie do zastosowań wymagających oddzielnych obwodów załączania i wyłączania. Jego cewka przystosowana do napięcia 230 V AC pasuje do powszechnie stosowanych napięć sieciowych, redukując potrzebę stosowania dodatkowych transformatorów sterujących. Kompaktowa konstrukcja umożliwia montaż w standardowych obudowach na szynę DIN, a prosty interfejs elektryczny ułatwia instalację i wymianę.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Zamontuj przekaźnik na standardowej szynie DIN wewnątrz szafy sterowniczej i podłącz przewody zasilające oraz obciążenie zgodnie ze schematem obwodu dla styków NO i NC. Podaj napięcie 230 V AC na cewkę, aby aktywować przełączanie; gdy cewka jest zasilana, styk NO zamyka się, a styk NC otwiera. Upewnij się, że okablowanie wykonano przy wyłączonym zasilaniu, a przekroje przewodów i urządzenia zabezpieczające dobrano odpowiednio do podłączonego obciążenia i obowiązujących norm elektrycznych.

Zalecenia

Używaj przekaźnika w zakresie znamionowego napięcia cewki i zastosuj odpowiednie zabezpieczenie nadprądowe oraz bezpieczniki dla przełączanych obwodów. Sprawdź parametry znamionowe styków w odniesieniu do rzeczywistych prądów obciążenia i rozważ dodanie elementów tłumiących dla obciążeń indukcyjnych, aby wydłużyć żywotność styków.
