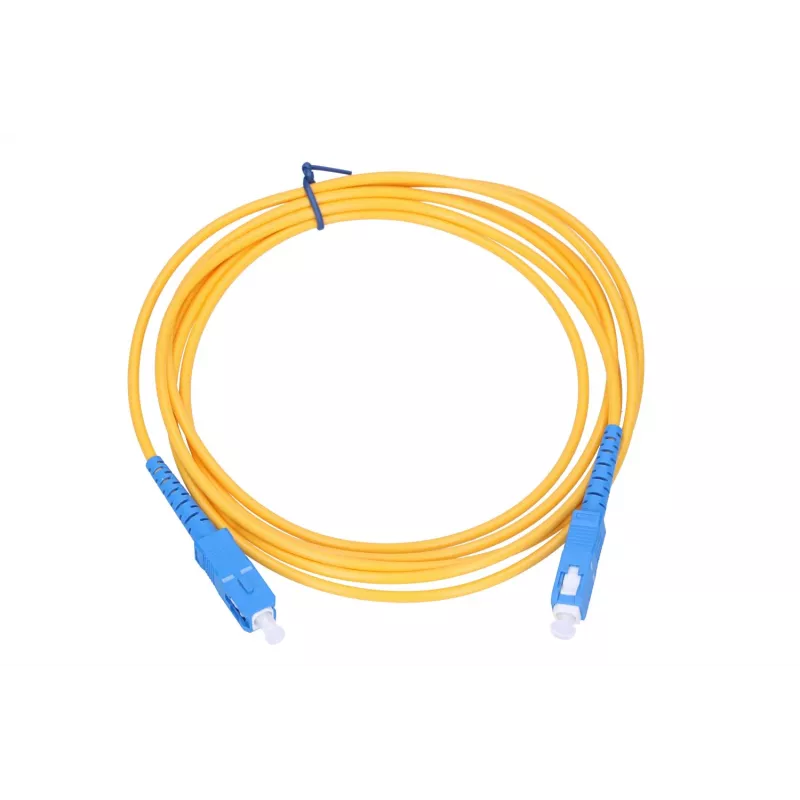

Extralink patchcord SC/UPC–SC/UPC singlemode simplex G.657.A1 FTTH 3mm, 3 m

Extralink patchcord SC/UPC–SC/UPC singlemode simplex G.657.A1 FTTH 3 mm, 3 m to zworka światłowodowa jednomodowa zakończona złączami SC/UPC na obu końcach. Kabel wykorzystuje włókno G.657.A1 z płaszczem 3 mm przeznaczonym do instalacji FTTH i wewnątrzbudynkowych wymagających niskiej wrażliwości na zginanie oraz stabilnej transmisji jednomodowej na krótkich dystansach. Przy długości 3 metrów i konstrukcji simplex ten patchcord łączy urządzenia z portami SC, takie jak konwertery mediów, przełączniki, terminale linii optycznej (OLT) i jednostki sieci optycznej (ONU/ONT) lub łączy moduły wewnątrz paneli krosowych.

Zalety

Specyfikacja włókna G.657.A1 zapewnia lepszą wydajność przy zginaniu w porównaniu ze standardowymi włóknami jednomodowymi, redukując utratę sygnału w ciasnych punktach prowadzenia. Zakończenia SC/UPC zapewniają niskie odbicie wsteczne i niezawodne połączenie mechaniczne dla pasywnego i aktywnego sprzętu optycznego. Płaszcz 3 mm zapewnia równowagę między elastycznością a trwałością do okablowania wewnętrznego i użytku w panelach krosowych. Konstrukcja simplex upraszcza połączenia jednowłóknowe, gdzie oddzielne ścieżki nadawania i odbioru są obsługiwane przez sparowane złącza lub oddzielne patchcordy.

Zastosowanie

• Okablowanie przyłączeniowe i wewnątrzbudynkowe FTTH, gdzie wymagany jest niski promień zgięcia
• Łączenie OLT, ONU/ONT, konwerterów mediów i przełączników z portami SC
• Panele krosowe i ramy dystrybucji światłowodów w telekomunikacji lub centrach danych
• Krótkie połączenia wewnętrzne między transceiverami optycznymi a modułami

Kluczowe specyfikacje

• Typ włókna: jednomodowe G.657.A1
• Typy złączy: SC/UPC na SC/UPC, simplex
• Średnica płaszcza kabla: 3 mm
• Długość kabla: 3 m
• Typ polerowania: UPC (ultra fizyczny kontakt) dla niskiego współczynnika odbicia
• Zastosowania: FTTH, krosowanie wewnętrzne, połączenia między urządzeniami

Sposób użycia

Poprowadź patchcord wzdłuż zaplanowanych ścieżek kablowych, unikając ostrych zagięć i naprężeń mechanicznych. Włóż każde złącze SC, aż usłyszysz kliknięcie w porcie urządzenia lub adapterze panelu; upewnij się, że złącza są czyste przed połączeniem, aby zapobiec zanieczyszczeniu i degradacji sygnału. W przypadku łączy simplex użyj oddzielnych patchcordów lub sparowanych złączy dla kanałów nadawania i odbioru zgodnie z wymaganiami sprzętu. Gdy nie są aktywnie używane, zabezpiecz czoła złączy zatyczkami przeciwpyłowymi.

Zalecenia

Przed instalacją wyczyść czoła złączy odpowiednim narzędziem do czyszczenia światłowodów. Utrzymuj promienie zgięcia w granicach określonych dla włókna i zabezpiecz kabel delikatnymi metodami mocowania, aby zapobiec mikrozgięciom. W przypadku instalacji stałych zweryfikuj tłumienie optyczne za pomocą miernika mocy lub OTDR po zakończeniu, aby potwierdzić wydajność łącza.
