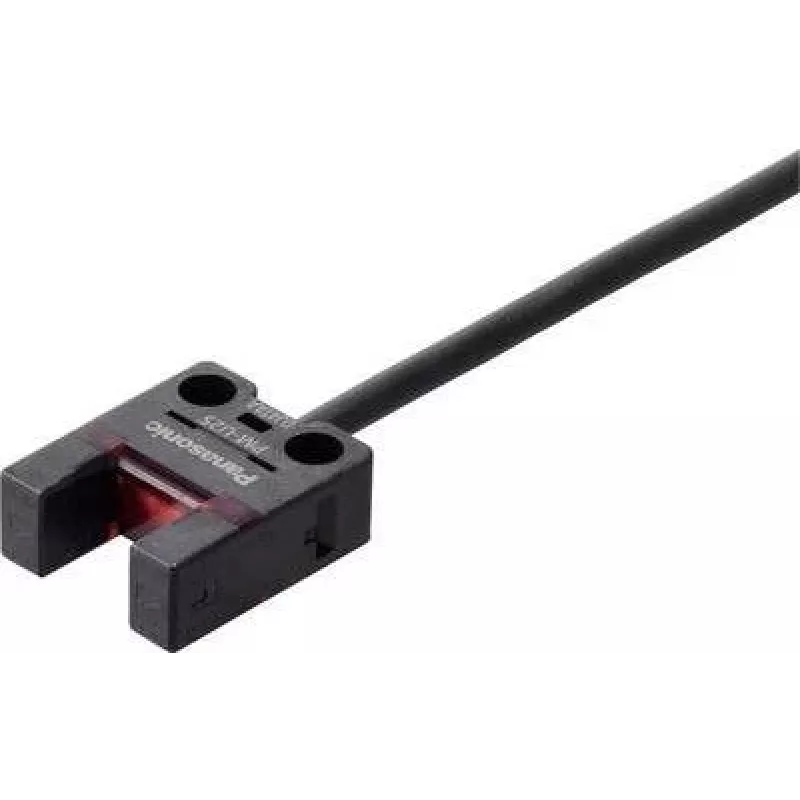

Fotoelektryczny czujnik widełkowy Panasonic PM-U25-C3 widełki typu U, 5–24 V DC, przełączanie światło/ciemność

Panasonic PM-U25-C3 to kompaktowy fotoelektryczny czujnik widełkowy typu U zaprojektowany do niezawodnego bezkontaktowego wykrywania w środowiskach automatyki. Działający w zakresie od 5 do 24 V DC czujnik widełkowy oferuje wybieralne tryby przełączania przy włączonym świetle (light-on) i przy wyłączonym świetle (dark-on), co umożliwia dostosowanie do różnych warunków detekcji. Jego konstrukcja widełkowa zapewnia stałą szczelinę pomiarową do precyzyjnego wykrywania małych obiektów, krawędzi, etykiet i materiałów przezroczystych na przenośnikach, liniach montażowych i urządzeniach pakujących.

Zalety

Czujnik zapewnia stabilną detekcję przy niewielkich wymiarach, odpowiednich do ciasnych przestrzeni. Wybierane przełączanie światło/ciemność zwiększa elastyczność aplikacji bez konieczności dodatkowych zmian w okablowaniu. Praca przy niskim napięciu DC upraszcza integrację z typowymi systemami sterowania, a geometria widełek gwarantuje powtarzalne ustawienie i szybki montaż. Konstrukcja minimalizuje fałszywe wyzwalanie od światła otoczenia i umożliwia wykrywanie szerokiej gamy materiałów, w tym cienkich lub odblaskowych obiektów.

Zastosowanie

• Wykrywanie obecności obiektów na przenośnikach i liniach montażowych
• Wykrywanie krawędzi i etykiet w systemach pakowania i etykietowania
• Wykrywanie małych części, bolców lub wycięć w zautomatyzowanym montażu
• Bezkontaktowe wykrywanie materiałów przezroczystych lub odblaskowych

Kluczowe specyfikacje

• Napięcie zasilania: 5–24 V DC
• Tryby przełączania: wybierane przy włączonym świetle (light-on) i przy wyłączonym świetle (dark-on)
• Styl czujnika: widełki typu U ze stałą szczeliną pomiarową
• Wyjście: dyskretne wyjście przełączające kompatybilne z wejściami sterowania DC
• Montaż: kompaktowa obudowa widełek do montażu liniowego lub na wsporniku

Jak używać

Zamontuj czujnik widełkowy tak, aby obiekt przechodził przez szczelinę pomiarową prostopadle do powierzchni emitera i odbiornika. Podłącz czujnik do zgodnego źródła zasilania 5–24 V DC i okabluj wyjście przełączające do wejścia sterującego sterownika PLC, przekaźnika lub innego urządzenia logicznego zgodnie z konwencjami okablowania producenta. Wybierz odpowiedni tryb przełączania (przy włączonym świetle lub przy wyłączonym świetle) w zależności od tego, czy detekcja ma nastąpić, gdy wiązka jest odbierana, czy przerywana. Ustaw i zabezpiecz czujnik, aby uzyskać powtarzalne wykrywanie zamierzonego rozmiaru i materiału obiektu.

Zalecenia

Aby uzyskać stabilną pracę, unikaj bezpośredniego wystawienia szczeliny pomiarowej na silne źródła światła otoczenia i upewnij się, że obiekt w pełni przechodzi przez widełki podczas detekcji. Stosuj odpowiednie prowadzenie kabli i odciążenie naprężeń, aby zapobiec mechanicznym naprężeniom połączeń, i sprawdź polaryzację przełączania oraz napięcie zasilania przed włączeniem zasilania.
