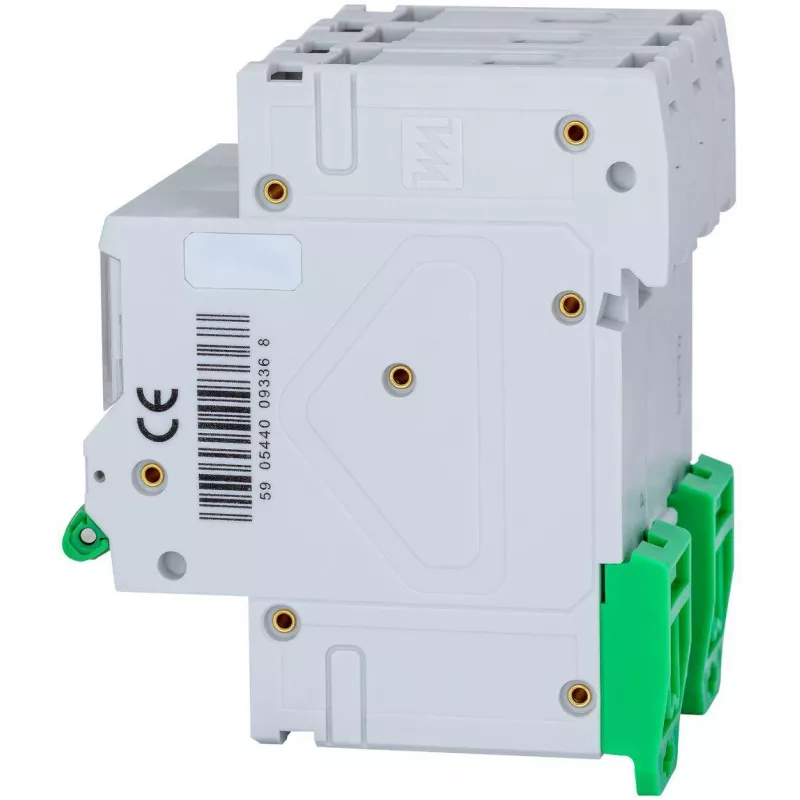

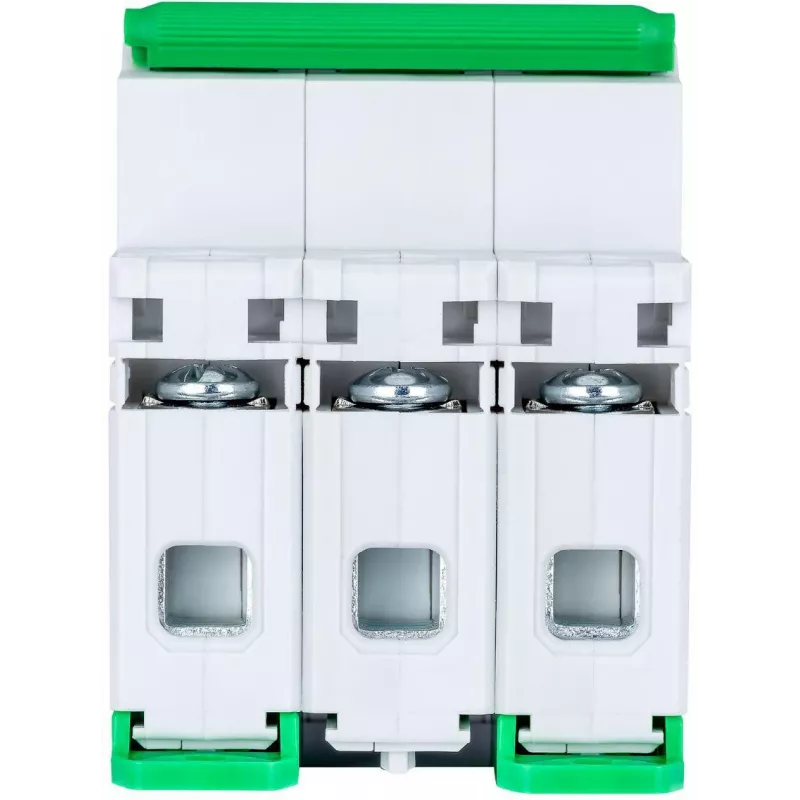

GACIA N8BH 10kA C 3P 25A Wyłącznik nadprądowy (MCB)

GACIA N8BH 10kA C 3P 25A to wysokowydajny wyłącznik nadprądowy (MCB) zaprojektowany do niezawodnej ochrony przed przeciążeniami i zwarciami w instalacjach elektrycznych. Dzięki znamionowej zdolności wyłączania 10 kA i charakterystyce wyzwalania C, idealnie nadaje się do ochrony obwodów o umiarkowanych prądach rozruchowych, takich jak oświetlenie i rozdzielnice. Ten 3-biegunowy MCB jest zgodny z normami IEC/EN 60898-1 i przeznaczony do montażu na szynie DIN.

Zalety

Solidna ochrona termomagnetyczna zapewnia bezpieczną pracę w warunkach przeciążenia i zwarcia. Charakterystyka C (5-10x In) zapewnia doskonałą selektywność w zastosowaniach ogólnego przeznaczenia. Klasa ograniczenia energii 3 minimalizuje obciążenie urządzeń odbiorczych. Wyraźny wskaźnik położenia ON/OFF ułatwia konserwację.

Zastosowanie

• Rozdzielnice w budynkach mieszkalnych i komercyjnych
• Obwody oświetleniowe, gniazda wtykowe i małe silniki
• Przemysłowe szafy sterownicze wymagające niezawodnej ochrony obwodów odgałęźnych

Kluczowe dane techniczne

• Typ produktu: Wyłącznik nadprądowy (MCB)
• Liczba biegunów: 3P (3-biegunowy)
• Prąd znamionowy (In): 25 A
• Charakterystyka wyzwalania: C
• Znamionowa zdolność wyłączania (Icn): 10 kA
• Napięcie znamionowe (Ue): 400 V AC
• Częstotliwość znamionowa: 50/60 Hz
• Sposób montażu: Szyna DIN (EN 60715)
• Zgodność z normami: IEC/EN 60898-1
• Klasa ograniczenia energii: 3
• Trwałość łączeniowa: ≥ 6000 cykli
• Trwałość mechaniczna: ≥ 10 000 cykli
• Zdolność przyłączania przewodów: 1-25 mm² (drut/linka)
• Stopień ochrony (zaciski): IP20
• Zakres temperatury pracy: -25°C do +55°C
• Zakres temperatury przechowywania: -40°C do +70°C
• Wskaźnik: Położenie ON/OFF
• Typ wyzwalacza zwarciowego: Termomagnetyczny

Zalecenia

Aby uzyskać optymalną wydajność, należy zapewnić odpowiednie ustawienie momentu obrotowego podczas instalacji i stosować odpowiednie przekroje przewodów. Ten MCB to niezawodny wybór do ochrony obwodów zgodnie z nowoczesnymi normami elektrycznymi.
