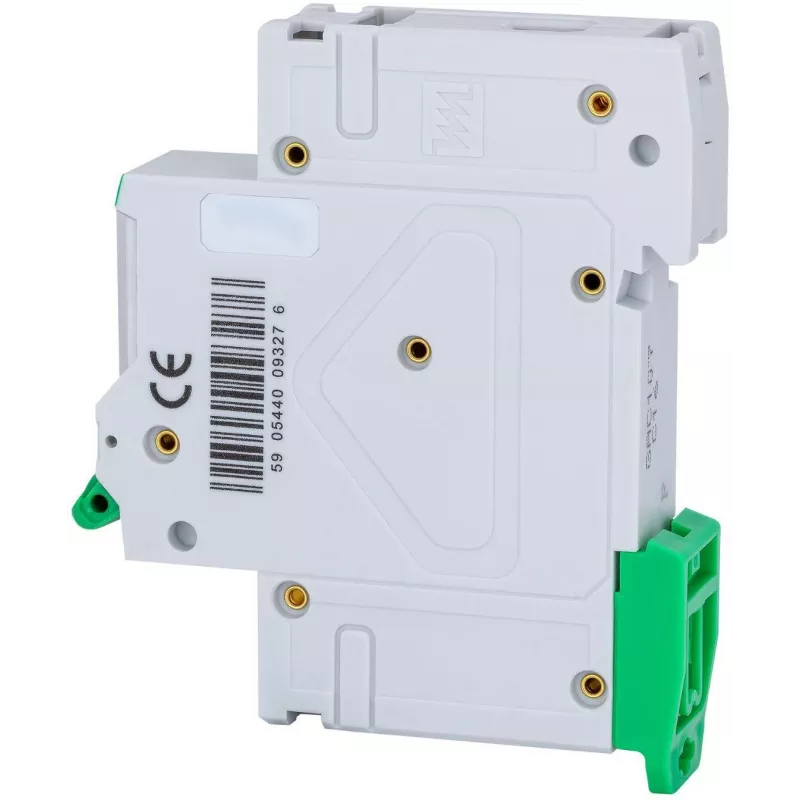

GACIA N8BH Wyłącznik nadprądowy jednobiegunowy 25A, charakterystyka C, 10kA

Przeciążenia elektryczne i zwarcia mogą powodować poważne uszkodzenia instalacji oraz podłączonych urządzeń, prowadząc do kosztownych napraw i potencjalnych zagrożeń bezpieczeństwa. Wyłącznik nadprądowy GACIA N8BH 10kA C 1P 25A zapewnia niezawodną ochronę obwodów mieszkalnych i komercyjnych, automatycznie odłączając zasilanie, gdy prądy zwarciowe przekroczą bezpieczne poziomy. Przy prądzie znamionowym 25 A i zdolności zwarciowej 10 kA zabezpiecza instalacje przed przeciążeniami termicznymi i zwarciami magnetycznymi.

Dla kogo jest przeznaczony

Ten wyłącznik nadprądowy jest idealny dla elektryków, producentów rozdzielnic i specjalistów ds. utrzymania ruchu, którzy potrzebują niezawodnej ochrony przeciwprzeciążeniowej w rozdzielnicach, tablicach bezpiecznikowych i szafach sterowniczych. Sprawdza się w zastosowaniach z umiarkowanymi prądami rozruchowymi, takich jak obwody oświetleniowe, gniazda wtyczkowe i małe silniki, gdzie charakterystyka wyzwalania C zapobiega zbędnym wyłączeniom, zapewniając jednocześnie szybką reakcję na rzeczywiste awarie.

Główne cechy

• Konstrukcja jednobiegunowa do obwodów 230 V AC, zajmująca tylko 18 mm (1 moduł) na szynie DIN.
• Charakterystyka wyzwalania C: wyzwalanie magnetyczne działa przy 5–10-krotności prądu znamionowego, idealne do obciążeń ogólnego przeznaczenia.
• Wysoka zdolność zwarciowa 10 kA zgodnie z IEC/EN 60898-1, zapewniająca bezpieczne przerywanie poważnych zwarć.
• Klasa ograniczania energii 3, zmniejszająca przepuszczaną energię i chroniąca urządzenia znajdujące się dalej w obwodzie.
• Wyraźny wskaźnik pozycji ON/OFF umożliwiający szybką identyfikację stanu.
• Zaciski śrubowe przyjmują przewody od 1 do 25 mm², zapewniając bezpieczne i wszechstronne połączenie.

Specyfikacje

• Prąd znamionowy: 25 A
• Liczba biegunów: 1P
• Charakterystyka wyzwalania: C
• Znamionowa zdolność zwarciowa (Icn): 10 kA
• Napięcie znamionowe: 230 V AC
• Ciągłość znamionowa: 50/60 Hz
• Montaż: szyna DIN (EN 60715 TH35)
• Norma: IEC/EN 60898-1
• Stopień ochrony: IP20
• Zdolność przyłączeniowa zacisków: 1-25 mm²
• Trwałość łączeniowa: 10 000 cykli
• Trwałość mechaniczna: 20 000 cykli
• Temperatura pracy: -25°C do +50°C
• Klasa ograniczania energii: 3
• Szerokość modułu: 18 mm (1 moduł)

Wskazówki

Aby zapewnić optymalną ochronę, wybierz wyłącznik nadprądowy o prądzie znamionowym nieco wyższym niż normalny prąd roboczy obwodu, ale niższym niż maksymalny prąd, jaki może bezpiecznie przewodzić instalacja. Charakterystyka C jest odpowiednia dla większości obwodów ogólnego przeznaczenia; użyj charakterystyki B dla obciążeń czysto rezystancyjnych lub charakterystyki D dla urządzeń o wysokim prądzie rozruchowym.
