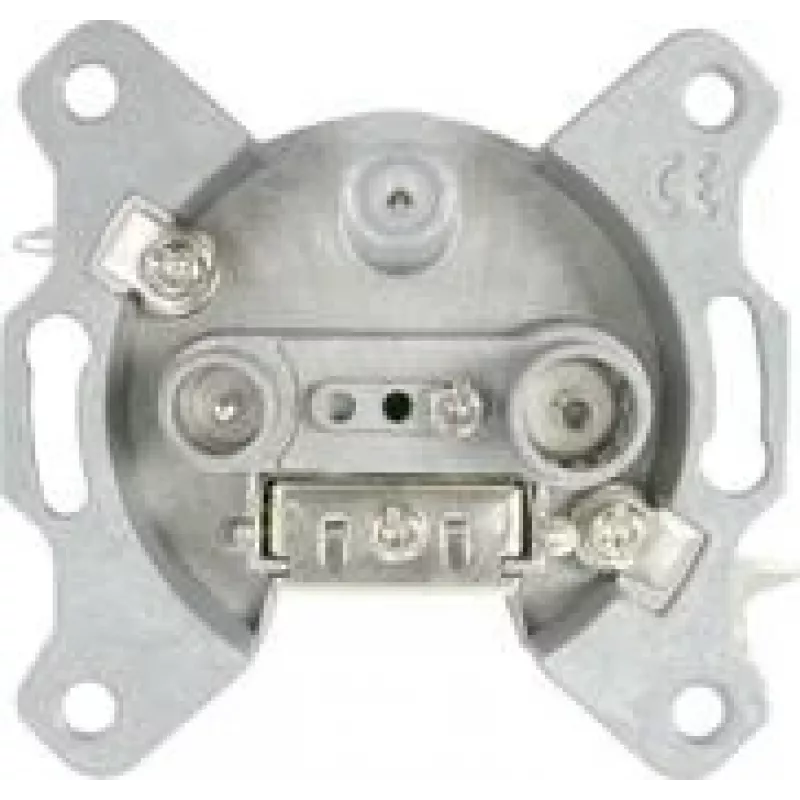

Gniazdko R/TV+SAT Televes 522001

Gniazdko R/TV+SAT Televes 522001 to punkt przyłączeniowy do montażu ściennego dla naziemnych sygnałów radiowych (R), telewizyjnych (TV) i satelitarnych (SAT). Zaprojektowane do szerokopasmowej dystrybucji sygnału do 2250 MHz, stanowi kompaktowe i niezawodne rozwiązanie do instalacji mieszkaniowych i lekkich komercyjnych. Obudowa wykonana jest ze stali nierdzewnej, a urządzenie ma znamionowy prąd roboczy 0,35 A. Jego kompaktowe wymiary (76 mm x 40 mm x 76 mm) umożliwiają montaż w standardowych puszkach podtynkowych i wąskich wnękach ściennych przy zachowaniu niezawodnych parametrów elektrycznych i RF.

Zalety

Konstrukcja ze stali nierdzewnej zapewnia odporność na korozję i długotrwałą stabilność mechaniczną w pomieszczeniach. Obsługa częstotliwości do 2250 MHz sprawia, że gniazdko nadaje się do połączonych systemów odbioru naziemnego, kablowego i satelitarnego. Jego kompaktowy rozmiar ułatwia instalację tam, gdzie przestrzeń jest ograniczona, a oznaczenie CE wskazuje zgodność z obowiązującymi europejskimi wymaganiami bezpieczeństwa i EMC. Gniazdko oferuje prosty interfejs do połączeń koncentrycznych, minimalizując straty sygnału przy zastosowaniu odpowiedniego okablowania i rozdzielaczy.

Zastosowanie

• Salony, sypialnie i kina domowe wymagające połączeń R/TV i SAT
• Małe obiekty komercyjne z połączoną dystrybucją naziemną i satelitarną
• Remonty i nowe instalacje, gdzie potrzebne jest kompaktowe, trwałe gniazdko ścienne

Kluczowe specyfikacje

• Obsługiwany zakres częstotliwości: do 2250 MHz
• Materiał: obudowa ze stali nierdzewnej
• Prąd znamionowy: 0,35 A
• Wymiary (S x G x W): 76 mm x 40 mm x 76 mm
• Typ montażu: gniazdko podtynkowe do standardowych puszek elektrycznych
• Typy złączy: połączenia koncentryczne dla sygnałów R/TV i SAT
• Certyfikat: zgodność CE

Sposób użycia

Zainstaluj gniazdko w odpowiedniej puszce podtynkowej zgodnie z lokalnymi przepisami elektrycznymi i budowlanymi. Podłącz przychodzące kable koncentryczne dla telewizji naziemnej, radia i satelity do odpowiednich punktów przyłączeniowych, zapewniając prawidłową polaryzację i solidne mocowanie mechaniczne. Używaj wysokiej jakości kabli koncentrycznych o dopasowanej impedancji i odpowiednich złączy, aby zminimalizować odbicia i straty sygnału. Po zakończeniu okablowania przymocuj płytkę gniazda do puszki montażowej i przetestuj każdą usługę (R, TV, SAT) za pomocą miernika sygnału lub odbiornika, aby potwierdzić akceptowalny poziom sygnału i prawidłowe działanie.

Zalecenia

W celu uzyskania optymalnej wydajności należy używać kabli koncentrycznych o impedancji 75 Ω i złączy o niskich stratach; unikać ostrych zagięć i nadmiernej długości kabli między punktami dystrybucji. W przypadku integracji gniazda z większym systemem dystrybucji, jeśli wymagane jest rozdzielanie sygnału, przed gniazdem należy umieścić wzmacniacze lub multiswitche. Okresowo sprawdzaj połączenia pod kątem korozji lub poluzowania, zwłaszcza w środowiskach o podwyższonej wilgotności.
