Gniazdo SAT + TV + Radio Televes 524501

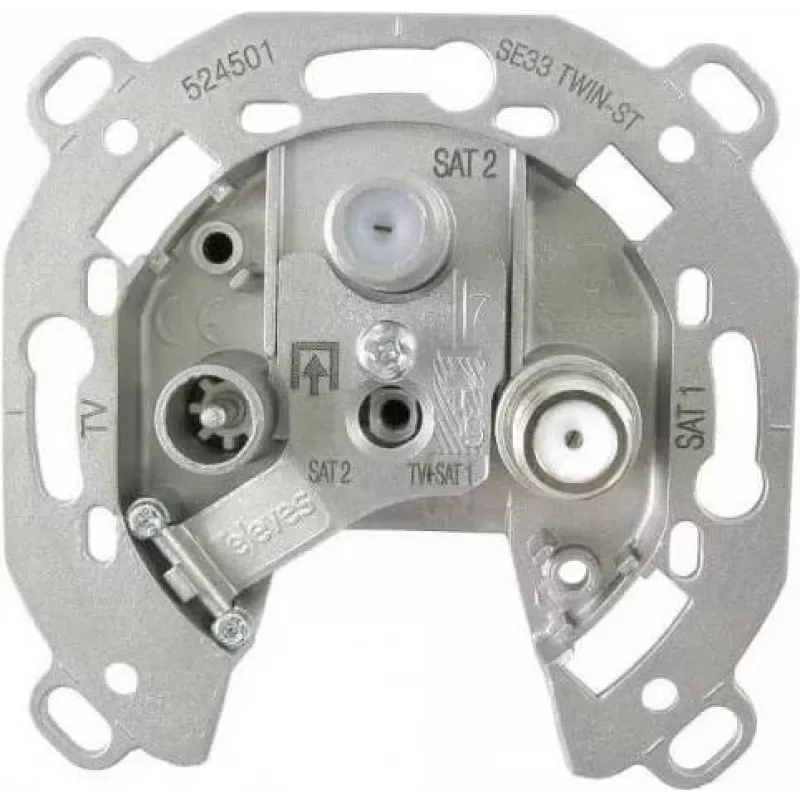

Gniazdo Televes 524501 zapewnia połączenia dla telewizji satelitarnej, naziemnej i radia FM w kompaktowej metalowej obudowie. Wyposażone jest w dwa złącza F dla satelity oraz jedno złącze męskie IEC dla radia/telewizji naziemnej; SAT1 (prawy dolny) dostarcza sygnał satelitarny z wejścia 1 z filtrowaniem, SAT2 (górny) przenosi pełnopasmowy sygnał satelitarny z wejścia 2 (5–2400 MHz), a złącze męskie IEC (lewy dolny) przenosi sygnał FM i telewizji naziemnej z wejścia 1. Urządzenie charakteryzuje się niskim tłumieniem około 1 dB, wymiarami 70 × 36 × 67 mm oraz lekkim metalowym wykończeniem zapewniającym trwałość.

Zalety

Televes 524501 oferuje kompaktowe, metalowe rozwiązanie dla połączonych gniazd SAT, TV i radia z niską stratą sygnału. Obsługuje pełne pasmo satelitarne na jednym wyjściu, zapewniając jednocześnie filtrowane wyjście satelitarne dla drugiego tunera, i przesyła sygnały FM/naziemne przez złącze IEC. Małe rozmiary i niewielka waga ułatwiają instalację w standardowych puszkach.

Zastosowanie

• Instalacje domowe wymagające połączonych gniazd dla telewizji satelitarnej, naziemnej i radia FM
• Konfiguracje z dwoma tunerami satelitarnymi, gdzie jeden wymaga pełnego pasma, a drugi filtrowanego wyjścia
• Wymiana lub modernizacja gniazd ściennych w mieszkaniach i małych instalacjach

Kluczowe specyfikacje

• Model: Televes 524501
• Złącza: 2 × F (SAT1 filtrowane, SAT2 pełne pasmo 5–2400 MHz), 1 × męskie IEC (FM/TV z wejścia 1)
• Tłumienie: ~1 dB
• Wymiary (szer. × gł. × wys.): 70 × 36 × 67 mm
• Prąd wejściowy: 0,5 A
• Waga (opakowanie): 100 g
• Wykończenie: metalowe
• Marka / MPN / EAN: Televes / 524501 / 8424450188606

Sposób użycia

Zamontuj gniazdo w kompatybilnej puszce ściennej, pozostawiając otwartą dolną część obudowy zgodnie z przeznaczeniem. Podłącz doprowadzone przewody satelitarne do odpowiednich wejść zgodnie ze schematem instalacji: przewód z wejścia 1 dla filtrowanego wyjścia SAT1, a przewód z wejścia 2 dla pełnopasmowego wyjścia SAT2. Podłącz męskie złącze IEC do kabla FM/telewizji naziemnej pochodzącego z wejścia 1. Upewnij się, że wszystkie złącza F i IEC są mocno dokręcone, a podczas instalacji wszelkie wzmacniacze zasilane są wyłączone.
