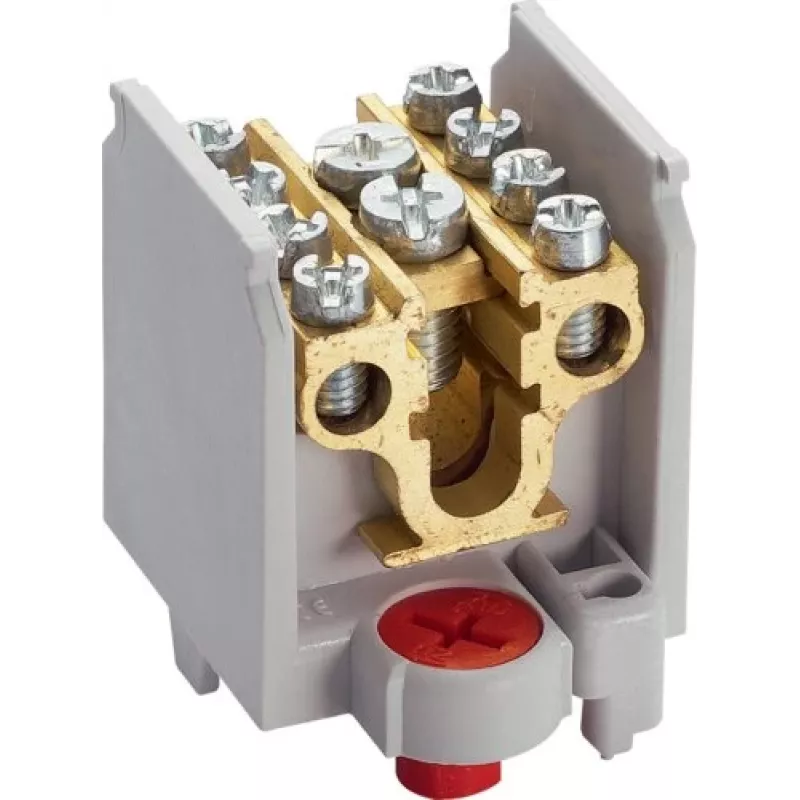

Hager Główny Złączka Odgałęźna Szyny Głównej K65 1x35/4MP

W rozdzielnicach elektrycznych podłączenie dużego przewodu głównego do wielu mniejszych przewodów odgałęźnych często wymaga wielu złączek i skomplikowanego okablowania. Złączka odgałęźna szyny głównej Hager K65 rozwiązuje ten problem, zapewniając jedno, kompaktowe miejsce podłączenia dla jednego wejścia głównego i czterech wyjść odgałęźnych, upraszczając instalację i zmniejszając bałagan w szafie.

Dla kogo jest przeznaczona

Ta złączka jest przeznaczona dla elektryków i monterów tablic, którzy potrzebują rozprowadzić zasilanie z linii głównej do kilku obwodów odgałęźnych w rozdzielnicach, szafach sterowniczych lub instalacjach przemysłowych. Nadaje się do stosowania w niskonapięciowych systemach dystrybucji energii, gdzie wymagane są niezawodne i bezobsługowe połączenia.

Główne cechy

• 1-biegunowa złączka odgałęźna szyny głównej
• Przekrój przewodu wejściowego głównego: 1 x 35 mm² (sztywny/elastyczny)
• Przekrój przewodów wyjściowych odgałęźnych: 4 x 16 mm² (sztywny/elastyczny)
• Połączenie zaciskowe śrubowe
• Montaż na szynie DIN 35 mm lub za pomocą śrub
• Materiał obudowy: poliamid (PA), szary
• Materiał przewodzący: mosiądz, cynowany

Specyfikacje

• Znamionowe napięcie robocze: 690 V AC
• Znamionowe napięcie izolacji: 1000 V
• Znamionowe napięcie udarowe wytrzymywane: 8 kV
• Prąd znamionowy (wejście główne): 125 A
• Prąd znamionowy (wyjście odgałęźne): 57 A
• Stopień ochrony: IP20
• Zakres temperatur pracy: -25 do +70 °C
• Klasa palności: UL94-V0

Wskazówki

Upewnij się, że przekroje przewodów odpowiadają określonym zakresom, a złączka jest zainstalowana w obudowie zapewniającej odpowiednią ochronę przed bezpośrednim kontaktem. Dokręć śruby zalecanym momentem, aby zapewnić bezpieczne połączenie.
