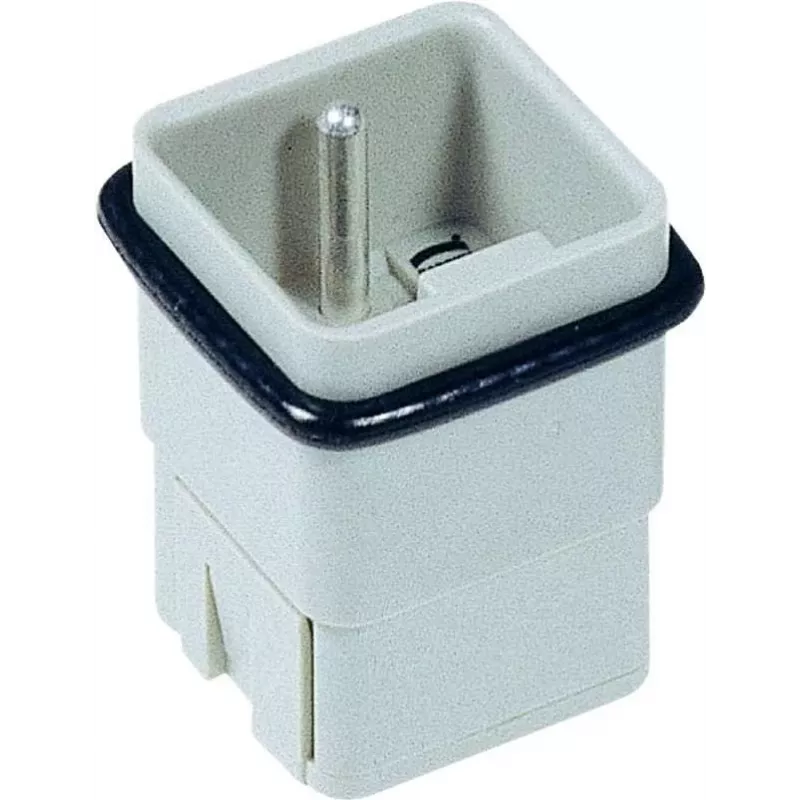

Harting Han® Q Stifteinsatz 09 12 005 3001 5+PE, wkładka wtykowa zaciskana, jednoczęściowa

Harting Han® Q Stifteinsatz 09 12 005 3001 to wkładka wtykowa zaciskana z pięcioma pozycjami sygnałowymi oraz dodatkowym stykiem ochronnym (PE), dostarczana jako jednoczęściowa wkładka stykowa do prostokątnych obudów Han® Q. Wkładka przeznaczona jest do stosowania w zespołach złączy przemysłowych, zapewniając niezawodne połączenia sygnałowe i ochronne w maszynach, szafach sterowniczych i systemach automatyki. Konstrukcja umożliwia zakańczanie przewodów metodą zaciskania i jest kompatybilna z obudowami Han® Q, które akceptują jednoczęściowe wkładki wtykowe.

Zalety

Ta zaciskana wkładka wtykowa zapewnia kompaktowy układ pięciu styków sygnałowych oraz dedykowanego styku PE w jednej jednostce, skracając czas montażu poprzez uniknięcie indywidualnego osadzania styków. Jednoczęściowa konstrukcja gwarantuje stabilne pozycjonowanie w obudowie i pomaga utrzymać styk w osi pod wpływem wibracji lub naprężeń mechanicznych. Stosowanie zakańczania metodą zaciskania zapewnia powtarzalne połączenia elektryczne i upraszcza okablowanie w terenie oraz konserwację.

Zastosowanie

• Okablowanie sygnałowe w maszynach przemysłowych i sprzęcie automatyki
• Moduły złączy do szaf sterowniczych wymagające PE i wielu styków sygnałowych
• Aplikacje, w których preferowane jest zakańczanie metodą zaciskania dla powtarzalnych połączeń
• Modernizacje lub nowe instalacje wykorzystujące prostokątne obudowy Han® Q

Kiedy może nie być odpowiednia

Wkładka przeznaczona jest do przewodów zaciskanych i do obudów przystosowanych do jednoczęściowych wkładek wtykowych Han® Q; nie jest odpowiednia, gdy wymagane są styki śrubowe, styki wciskane lub inne formaty obudów. Może być również nieodpowiednia do zastosowań wymagających styków prądowych o wysokim natężeniu, wykraczających poza typowe parametry sygnałowe i PE, lub gdy wymagane jest specjalne powlekanie styków lub uszczelnienie środowiskowe wykraczające poza standardowe możliwości złącza.

Kluczowe specyfikacje

• Konfiguracja styków: 5 styków sygnałowych + 1 styk ochronny (PE)
• Rodzaj zakończenia: zaciskane
• Forma dostawy: jednoczęściowa wkładka wtykowa do obudowy prostokątnej
• Przeznaczenie: połączenia sygnałowe i ochronne w złączach przemysłowych

Sposób użycia

Przygotować końce przewodów i zacisnąć je odpowiednimi stykami zaciskanymi przy użyciu właściwego narzędzia zaciskającego oraz – w razie potrzeby – tulejek. Wprowadzić zaciśnięte styki do wkładki wtykowej zgodnie z numeracją styków i schematem okablowania, upewniając się, że są pewnie osadzone. Umieścić gotową wkładkę wtykową w kompatybilnej prostokątnej obudowie Han® Q, aż zatrzaśnie się na swoim miejscu, następnie zmontować część współpracującą złącza i zabezpieczyć obudowę zgodnie z instrukcją systemu złączy. Przed uruchomieniem systemu sprawdzić ciągłość i poprawność połączenia PE.

Co wziąć pod uwagę przed zakupem

• Potwierdzić kompatybilność wkładki wtykowej z konkretnym modelem prostokątnej obudowy Han® Q, którego używasz
• Sprawdzić, czy zakańczanie metodą zaciskania jest wymaganą metodą dla Twojej instalacji
• Ocenić zakres przekrojów przewodów oraz odpowiednie styki/narzędzia zaciskające umożliwiające niezawodne połączenia
• Sprawdzić wymagania środowiskowe i obciążalność prądową, aby upewnić się, że wkładka spełnia potrzeby aplikacji

Zalecenia

Używaj dedykowanych narzędzi zaciskających i typów styków zalecanych do danej rodziny styków, postępuj zgodnie z instrukcją montażu systemu złączy i wykonaj testy elektryczne (ciągłość, rezystancja izolacji) po montażu, aby zapewnić prawidłowe okablowanie sygnałowe i PE przed uruchomieniem.
