HDMI over CAT Extender Set ACT AC7852 — przedłużenie sygnału HDMI do 150 m przez CAT5e

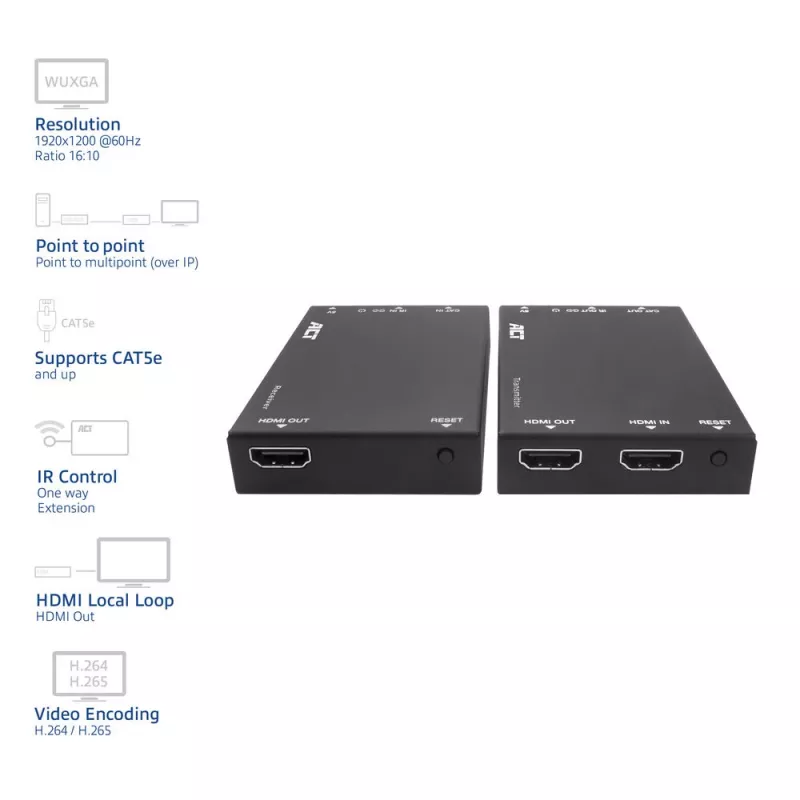

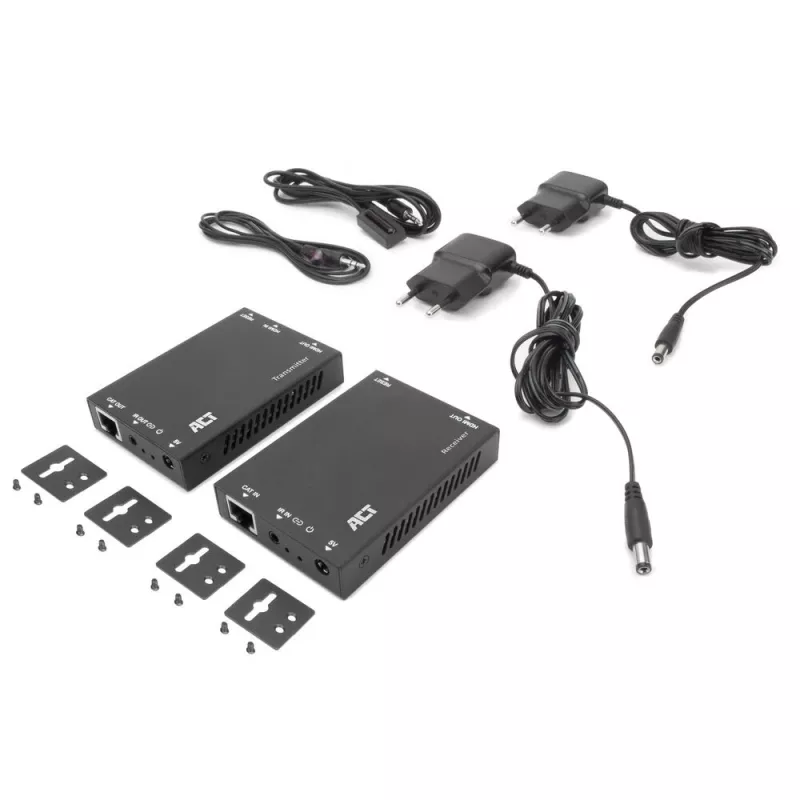

Zestaw przedłużacza HDMI przez IP AC7852 umożliwia przedłużenie sygnału HDMI przez kabel CAT5e i wyższy na odległość do 150 metrów (punkt-punkt). W konfiguracji punkt-wielopunkt można podłączyć do 253 odbiorników. Jednostka nadajnika posiada wyjście HDMI do podłączenia lokalnego wyświetlacza. W zestawie znajduje się nadajnik i odbiornik podczerwieni (IR) do sterowania urządzeniem źródłowym za pomocą jego standardowego pilota. AC7852 obsługuje rozdzielczość 1920x1200@60Hz, proporcje 16:10, kopiowanie EDID, próbkowanie koloru 4:4:4, kodowanie wideo H.265 i HDCP 1.4. Zestaw przedłużacza zawiera wsporniki montażowe.

Przedłuż sygnał HDMI do 150 metrów
Zestaw przedłużacza HDMI AC7852 przedłuża sygnał HDMI na odległość do 150 metrów w trybie punkt-punkt z rozdzielczością 1920x1200@60Hz przez kabel CAT5e (i wyższy). W przypadku użycia przełącznika sieciowego w sytuacji punkt-punkt lub punkt-wielopunkt, przełącznik ten musi obsługiwać warstwę 3, protokół IGMP (Internet Group Management Protocol) i Multicast.

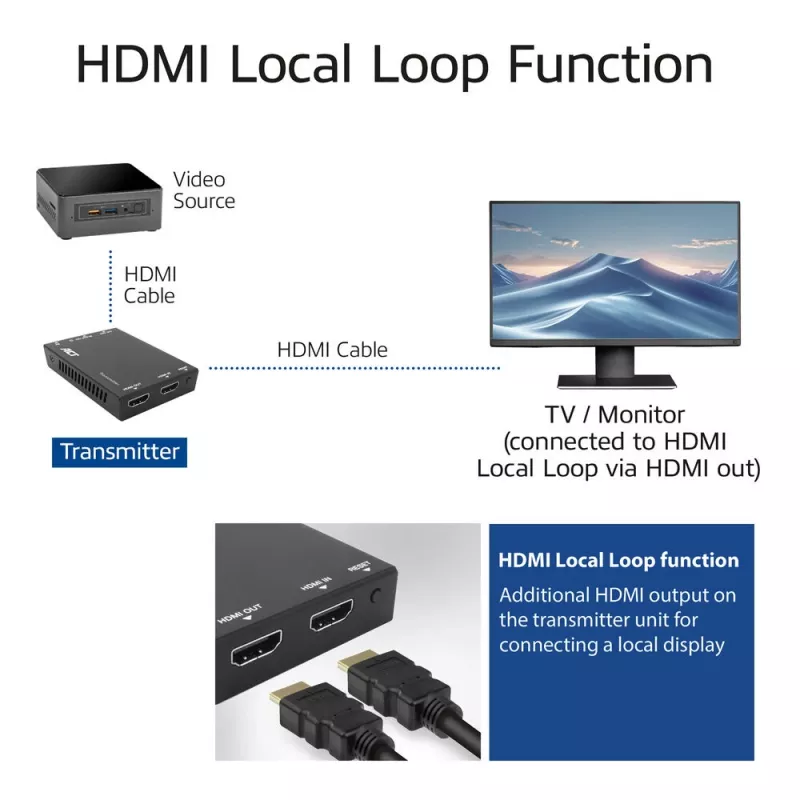

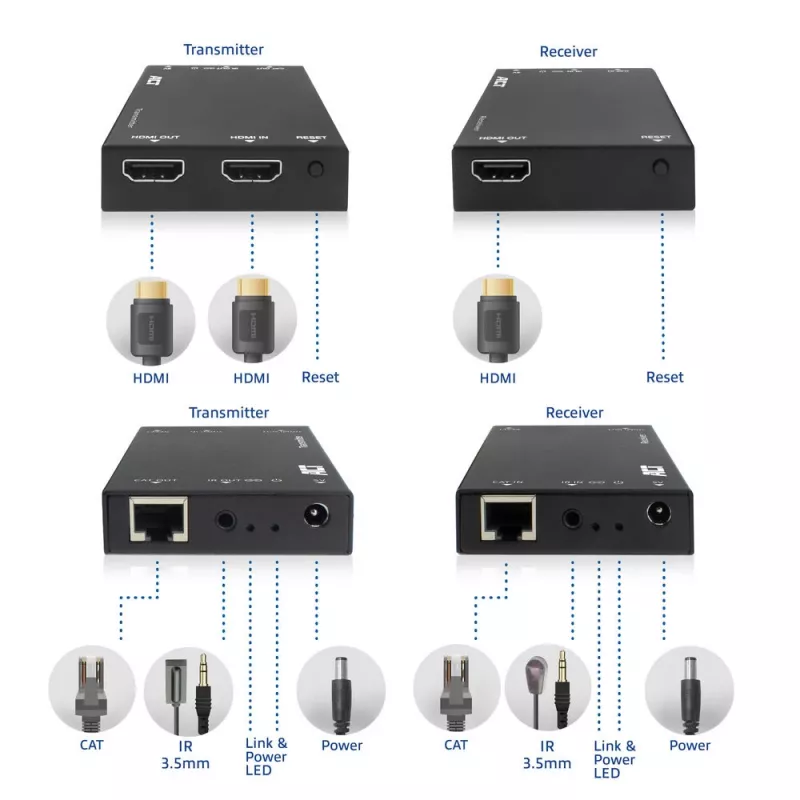

Podłącz lokalny wyświetlacz pętlowy
Jednostka nadajnika posiada dodatkowe wyjście HDMI do podłączenia lokalnego telewizora lub monitora. Treść z urządzenia źródłowego może być wyświetlana na pobliskim telewizorze lub monitorze podłączonym do jednostki nadajnika.

Funkcja kopiowania EDID
AC7852 obsługuje funkcję kopiowania EDID (Extended Display Identification), aby zapewnić prawidłową komunikację rozdzielczości między urządzeniem źródłowym a urządzeniami wyjściowymi.

Sterowanie na podczerwień za pomocą dołączonego nadajnika i odbiornika IR
Zestaw przedłużacza zawiera nadajnik i odbiornik podczerwieni do zdalnego sterowania urządzeniem źródłowym.

Scenariusze użytkowania

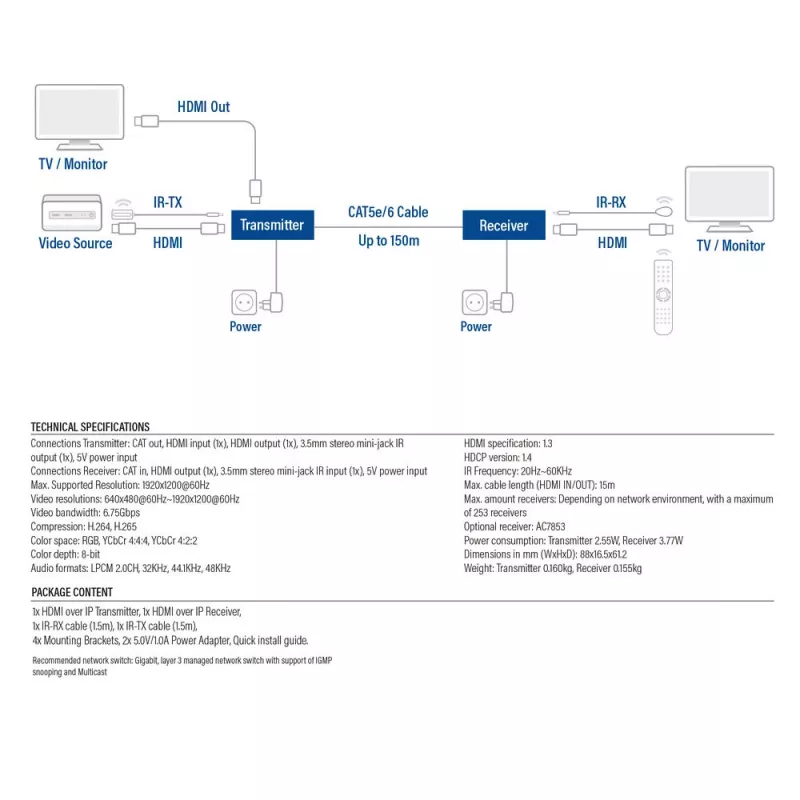

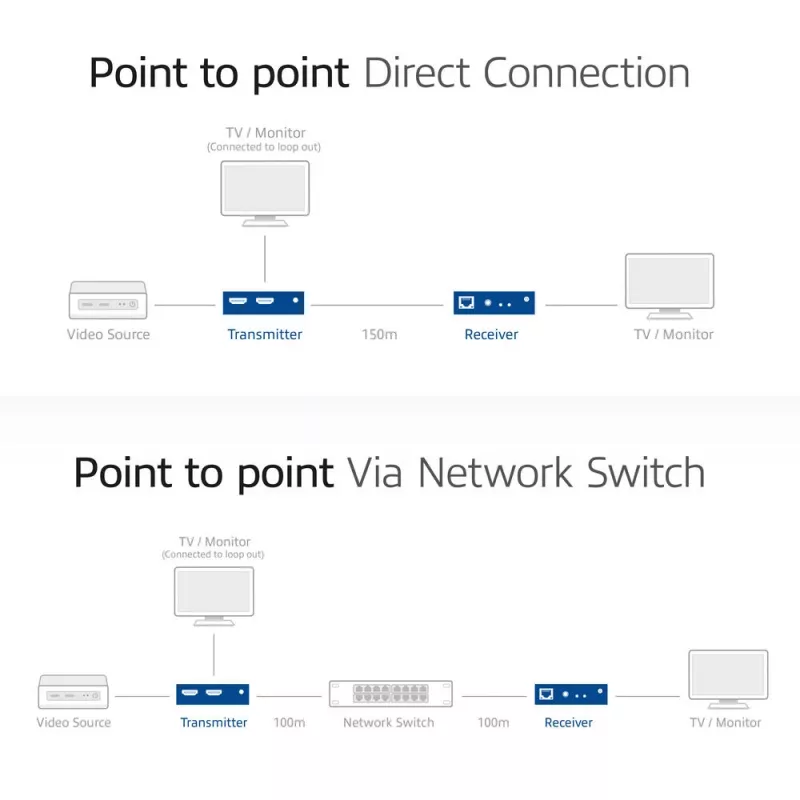

- Punkt-punkt: Nadajnik HDMI jest bezpośrednio podłączony do odbiornika HDMI przez kabel kat. 5e o długości do 150 metrów. To najprostszy sposób przedłużenia sygnału HDMI.
- Punkt-punkt przez przełącznik sieciowy: Ten scenariusz jest prawie podobny do poprzedniego, tylko z przełącznikiem pomiędzy. Jednostki nadajnika i odbiornika HDMI są podłączone do przełącznika sieciowego. Maksymalna odległość od nadajnika do przełącznika sieciowego wynosi 100 metrów, a odległość od przełącznika do odbiornika również 100 metrów.

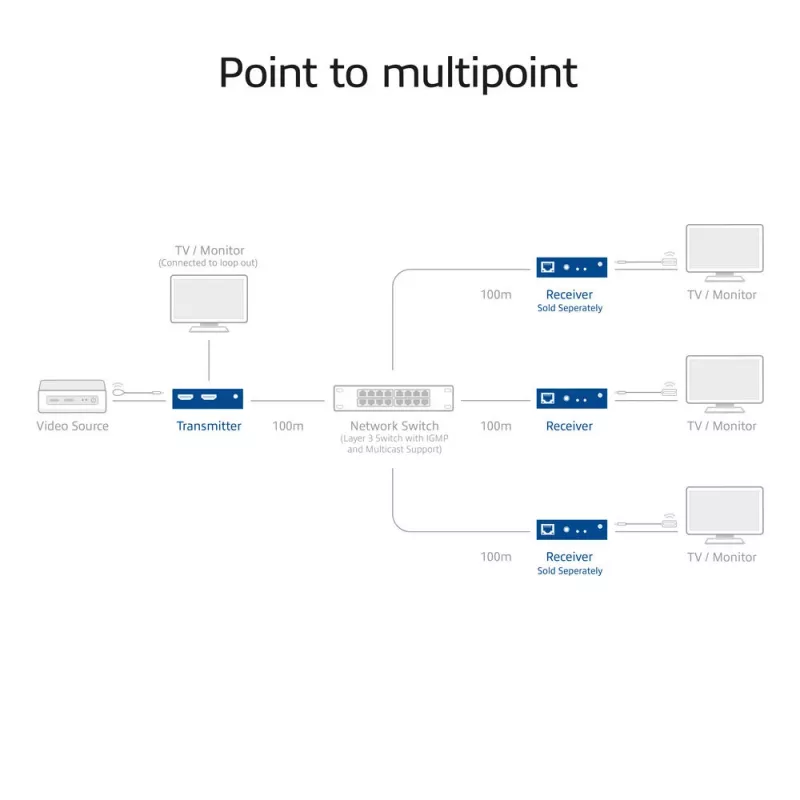

- Punkt-wielopunkt: Nadajnik HDMI jest podłączony do przełącznika sieciowego przez kabel kat. 5e o długości do 100 metrów. Przełącznik z kolei jest podłączony do wielu odbiorników HDMI z maksymalną odległością 100 metrów na każdy odbiornik. Dodatkowe odbiorniki HDMI (AC7853) są sprzedawane oddzielnie. W tym scenariuszu punkt-wielopunkt można podłączyć do 253 odbiorników.

Zestaw przedłużacza HDMI przez IP ACT, przez CAT5e i wyższy, 150 metrów. Typ: Nadajnik i odbiornik AV, Maksymalna rozdzielczość: 1920 x 1200 pikseli, Obsługiwane typy kabli: Cat5e. Technologia łączności: Przewodowa. Rodzaj zasilania: DC, Napięcie robocze: 5 V, Prąd wyjściowy: 1 A. Ilość w opakowaniu: 1 szt. Dołączone kable: IR

Jak używać

Podłącz źródłowe urządzenie HDMI do wejścia HDMI nadajnika, a wyjście HDMI odbiornika do urządzenia wyświetlającego za pomocą standardowych kabli HDMI. Połącz nadajnik i odbiornik pojedynczym kablem CAT5e przez ich porty RJ45, upewniając się, że kabel jest prawidłowo zakończony, a długość przebiegu nie przekracza 150 metrów. Podłącz zasilanie do obu jednostek, jeśli wymagane są oddzielne zasilacze. Po wykonaniu połączeń włącz źródło i wyświetlacz; odbiornik odtworzy sygnał HDMI na zdalnym wyświetlaczu. Sprawdź ustawienia rozdzielczości i dźwięku na urządzeniu źródłowym, aby dopasować je do możliwości wyświetlacza.

Zalecenia

Używaj wysokiej jakości okablowania CAT5e z odpowiednim ekranowaniem i prawidłowym zakończeniem RJ45, aby zmaksymalizować niezawodność sygnału. W przypadku instalacji zbliżonych do limitu 150 m, przetestuj połączenie i dostosuj rozdzielczość źródła lub użyj krótszych odcinków kabla, jeśli to konieczne. Unikaj prowadzenia kabla CAT równolegle do linii wysokiego napięcia, aby zmniejszyć zakłócenia. Upewnij się, że obie jednostki są umieszczone w wentylowanych miejscach i używaj certyfikowanych kabli HDMI do połączeń źródła i wyświetlacza.
