Iniektor PoE Extralink Gigabit 8 Portów 1000Mb/s RJ45 Tryb B

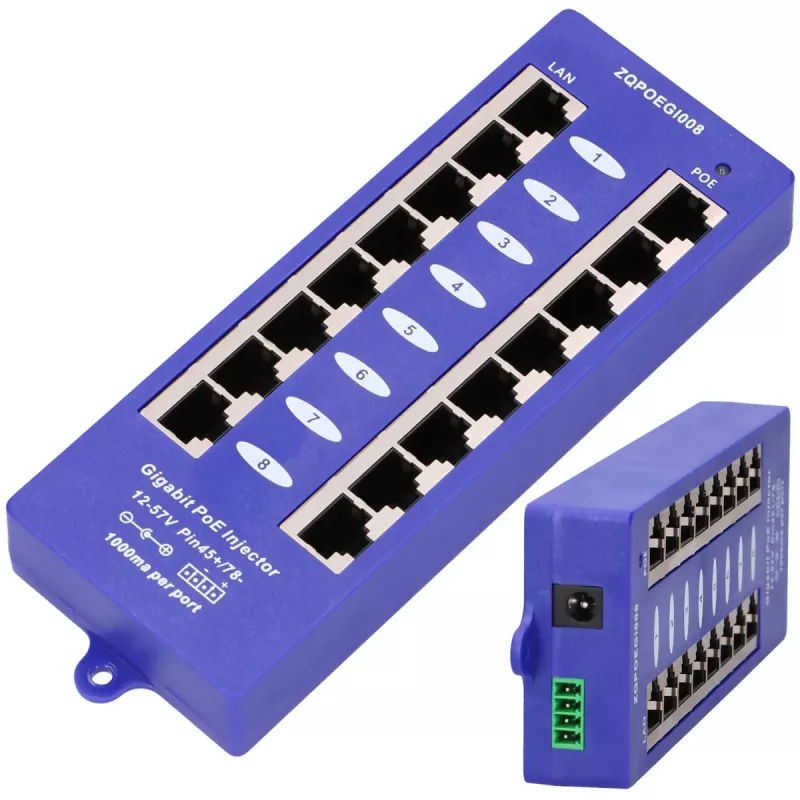

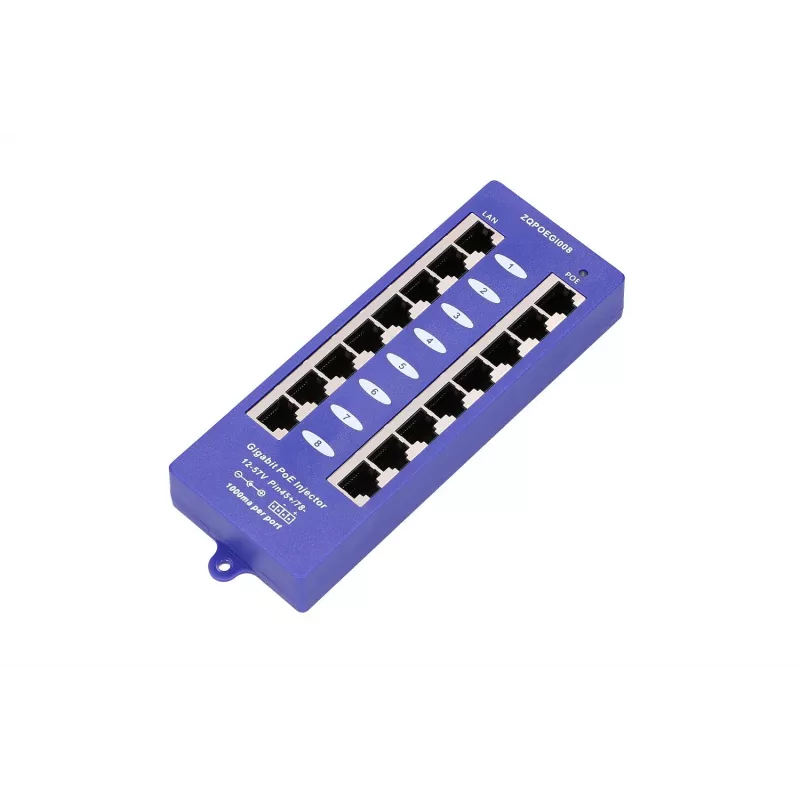

Extralink PoE Injector Gigabit 8 Port to 8-portowy iniektor PoE obsługujący Ethernet 10/100/1000 Mbps i zapewniający jednoczesne przesyłanie danych i zasilania przez złącza RJ45. Urządzenie zawiera 8 gniazd PoE RJ45 i jedno wejście zasilania DC (5,5 mm). Działa w trybie zasilania B (piny 4/5 = +, 7/8 = -), podczas gdy dane są przesyłane na standardowych parach danych (1/2 i 3/6). Urządzenie jest przeznaczone do użytku z zewnętrznym zasilaczem AC-DC; całkowita moc wyjściowa nie może przekraczać maksymalnej mocy znamionowej zasilacza.

Zalety

Iniektor zapewnia przepustowość gigabitową na wszystkich ośmiu portach, dodając jednocześnie zasilanie PoE na określonych parach, co umożliwia równoczesne przesyłanie zasilania i danych przez standardowe okablowanie Ethernet. Jego kompaktowa obudowa (około 200 × 270 × 320 mm) i pojedyncze wejście DC 5,5 mm upraszczają instalację i okablowanie. Zalecane wytyczne dotyczące zasilania (około 10 W na zestaw RJ45, gdzie 1 zestaw = 2 gniazda RJ45) pomagają dobrać odpowiedni zasilacz AC-DC i zapobiegają przeciążeniu źródła zasilania.

Zastosowanie

• Zasilanie punktów dostępowych z obsługą PoE, kamer IP i telefonów VoIP
• Wdrożenia sieciowe w małych i średnich biurach oraz handlu wymagające do ośmiu portów PoE
• Dodawanie funkcji PoE do przełączników bez PoE lub starszych urządzeń sieciowych

Kluczowe specyfikacje

• Porty: 8 gniazd PoE RJ45 (Gigabit 10/100/1000 Mbps)
• Tryb PoE: Tryb B (piny 4/5 = +, 7/8 = -)
• Napięcie PoE: 48 V (typowe)

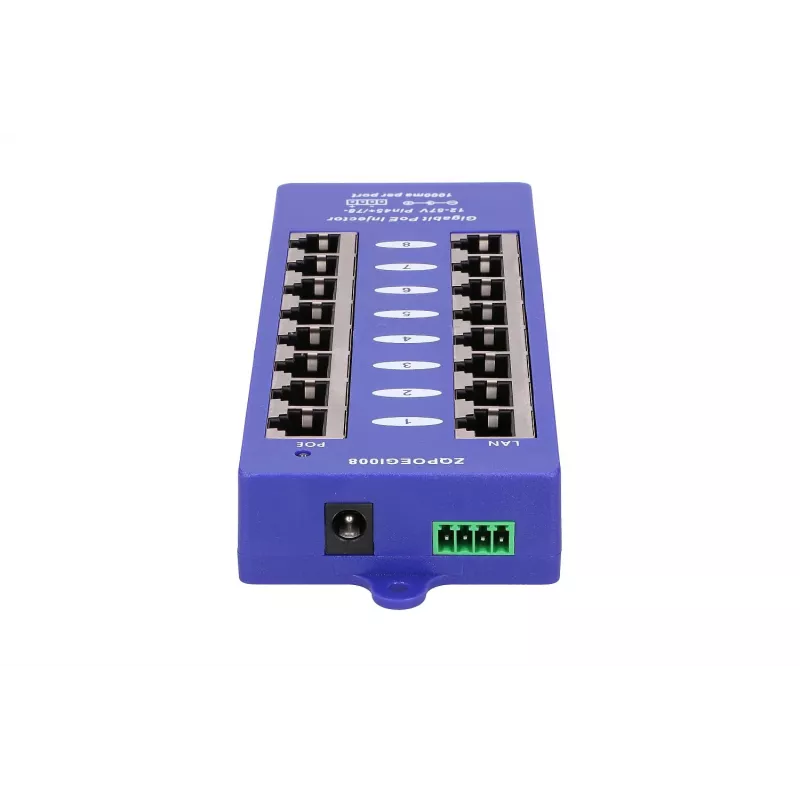

• Złącze wejściowe zasilania: 5,5 mm DC
• Zalecane zasilanie: ~10 W na zestaw RJ45 (1 zestaw = 2 gniazda); dla 8 portów ≈ zasilacz 80 W
• Wymiary (przybliżone): 200 × 270 × 320 mm

Sposób użycia

Podłącz standardowy kabel Ethernet z przełącznika, koncentratora lub komputera do złącza(ł) LAN RJ45 w iniektorze. Podłącz urządzenia z obsługą PoE do gniazd PoE RJ45; gniazda te przesyłają zarówno dane, jak i zasilanie zgodnie z okablowaniem Trybu B. Podłącz zgodny zasilacz AC-DC do wejścia DC 5,5 mm, upewniając się, że maksymalna moc wyjściowa zasilacza spełnia lub przekracza całkowite wymagane zasilanie dla wszystkich podłączonych urządzeń. Przed włączeniem systemu sprawdź okablowanie i kompatybilność urządzeń.

Zalecenia

Używaj zasilacza AC-DC dobranego zgodnie z zalecanym wzorem (około 10 W na zestaw RJ45). Jeśli zasilasz wszystkie osiem portów, wybierz zasilacz o mocy znamionowej co najmniej 80 W, aby uniknąć przeciążenia źródła zasilania. Używaj okablowania wysokiej jakości Cat5e lub lepszego i potwierdź, że podłączone urządzenia obsługują PoE Tryb B.
