Przełącznik sieciowy PLANET POE-171A-95

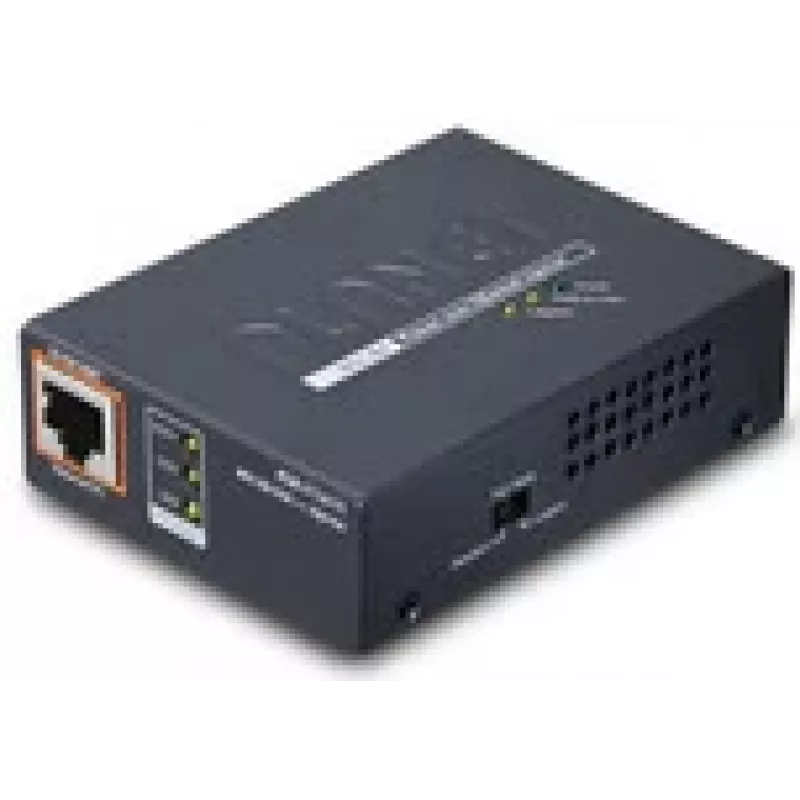

PLANET POE-171A-95 to jednoportowy iniektor Power over Ethernet 802.3bt, który dostarcza do 95 watów przez standardowe okablowanie kat.5e/kat.6 i obsługuje dwa interfejsy miedziane RJ45 10M/100M/1G/2.5G/5GBASE-T do szybkiej transmisji danych. Kompaktowe urządzenie z możliwością montażu na ścianie przyjmuje wejście stałoprądowe 52–56 V i dostarcza zarówno dane Ethernet, jak i zasilanie DC przez czteroparowy kabel UTP do kompatybilnych urządzeń zasilanych, umożliwiając pracę urządzeń sieciowych wymagających większej mocy bez lokalnych gniazd AC.

Zalety

POE-171A-95 dostarcza do 95 W PoE z wykorzystaniem wszystkich czterech par skręconego kabla, jest wstecznie kompatybilny z urządzeniami IEEE 802.3af/at oraz oferuje automatyczne tryby Legacy i Force do zasilania niestandardowych PD. Diody LED na panelu przednim pokazują w czasie rzeczywistym zużycie mocy PoE oraz stan trybu, co ułatwia monitorowanie. Instalacja plug-and-play bez konieczności konfiguracji oprogramowania i kompaktowa obudowa upraszczają wdrożenie w instalacjach bezpieczeństwa, oznakowania cyfrowego i punktów dostępowych.

Zalecane zastosowania

• Wysokomocowe urządzenia IP, takie jak kamery kopułkowe PTZ
• Komputery All-in-one z ekranem dotykowym oraz zdalne wyświetlacze oznakowania cyfrowego
• Bezprzewodowe punkty dostępowe i urządzenia sieciowe wymagające do 95 W
• Instalacje, w których gniazda AC są niedostępne lub okablowanie powinno być zminimalizowane

Kluczowe dane techniczne

• Model: PLANET POE-171A-95
• Standard PoE: IEEE 802.3bt (wstecznie kompatybilny z 802.3af/at)
• Maksymalna moc wyjściowa PoE: do 95 W przez 4-pary UTP
• Porty: 2 x RJ45 (10/100/1000 z obsługą 2.5G/5G na interfejsach)
• Zasilanie wejściowe: 52–56 V DC
• Tryby PoE: Legacy, Force i standardowa negocjacja 802.3bt
• Diody sygnalizacyjne: zasilanie, użycie PoE, Legacy i wielosegmentowy wskaźnik zużycia mocy PoE
• Odległość okablowania: do 100 metrów
• Waga: 0,25 kg

Sposób użycia

Podłącz zasilacz stałoprądowy 52–56 V do wejścia DC iniektora, podłącz źródło sieci do portu Ethernet, a kabel urządzenia zasilanego do portu Ethernet+DC. Urządzenie automatycznie negocjuje PoE z kompatybilnymi PD; jeśli PD nie jest zgodny, włącz tryb Legacy lub pozwól iniektorowi wejść w tryb Force, aby dostarczyć do 60 W. Obserwuj diody LED na panelu przednim, aby sprawdzić tryb PoE i bieżące zużycie mocy podczas pracy.

Zalecenia

Dla optymalnej pracy należy używać dobrej jakości okablowania kat.5e lub kat.6 na odcinkach do 100 metrów, upewnić się, że podłączone PD obsługuje wymagane napięcie lub zastosować zalecany splitter POE-173S do konwersji wyjścia DC, oraz monitorować diody LED zużycia mocy PoE, aby nie przekroczyć budżetu mocy iniektora w przypadku podłączenia wielu wysokomocowych PD.
