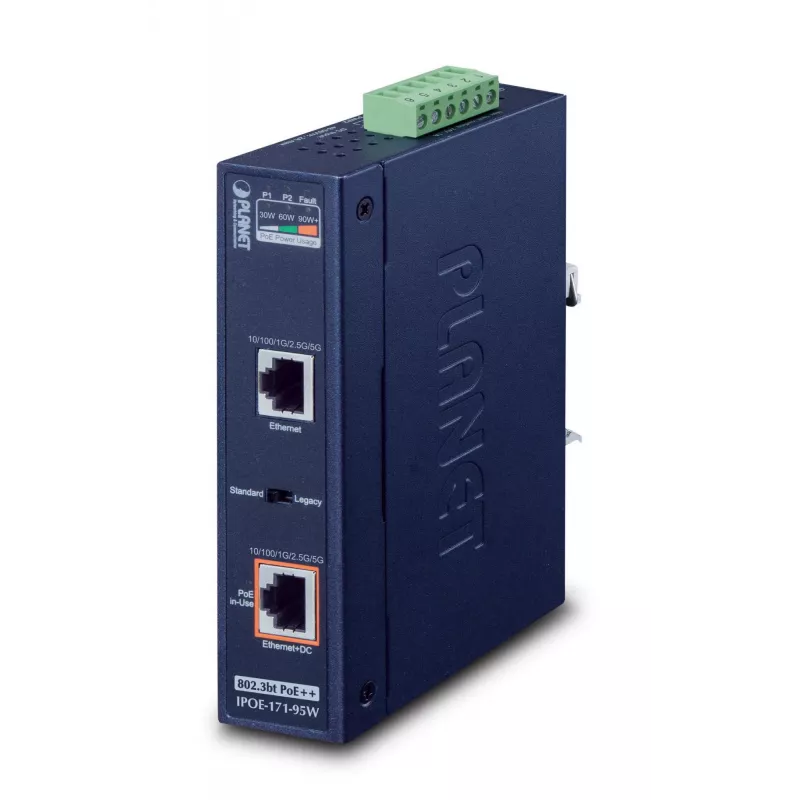

Przełącznik sieciowy PLANET IPOE-171-95W Gigabit Ethernet Power over Ethernet

PLANET IPOE-171-95W to przemysłowy jednoportowy injektor Power over Ethernet (PoE++) zgodny z 802.3bt, dostarczający do 95 W mocy prądu stałego przez standardowe skrętki Cat5e/6, zapewniając jednocześnie dwa interfejsy miedziane RJ45 100M/1G/2.5G/5GBASE-T do szybkiej transmisji danych. Urządzenie akceptuje szeroki zakres napięcia wejściowego DC i jest przeznaczone do środowisk przemysłowych i transportowych, gdzie wymagana jest wyższa moc dla podłączonych urządzeń sieciowych.

Zalety

IPOE-171-95W dostarcza 95 watów przez wszystkie cztery pary kabla Ethernet, obsługuje tryby Legacy i Force dla kompatybilności z niestandardowymi urządzeniami PD oraz wykorzystuje wejście DC 12–48 V z wbudowanym podbiciem do 54 V, eliminując potrzebę stosowania specjalnych zasilaczy. Posiada podwójne, redundantne wejścia DC z odwracalną polaryzacją, kompaktową metalową obudowę IP30 z możliwością montażu na szynie DIN lub ścianie oraz wielopoziomowe wskaźniki LED dla zasilania i bieżącego zużycia mocy PoE, umożliwiając łatwe monitorowanie i niezawodną pracę w trudnych warunkach.

Zastosowanie

• Systemy oświetlenia sieciowego
• Komputery typu all-in-one z ekranem dotykowym
• Zdalne wyświetlacze cyfrowe (digital signage)
• Kamery IP o wysokiej mocy i bezprzewodowe punkty dostępowe

Kluczowe specyfikacje

• Model: PLANET IPOE-171-95W
• Standard PoE: IEEE 802.3bt (kompatybilny z 802.3af/at)
• Maksymalna moc wyjściowa PoE: 95 W (przez 4 pary Cat5e/6)
• Porty danych: 2 x RJ-45 (100M/1G/2.5G/5GBASE-T)
• Napięcie wejściowe: 12–48 V DC (podbicie do 54 V na płycie)
• Temperatura pracy: -40 do 75 °C
• Obudowa: IP30 metalowa, montaż na szynie DIN lub ścianie
• Wskaźniki: Zasilanie, zużycie mocy PoE (3 poziomy), diody błędów
• Waga: 0.47 kg

Sposób użycia

Podłącz kompatybilne źródło zasilania DC (12–48 V DC) do redundantnych zacisków wejściowych DC, a następnie podłącz kabel Ethernet z portu Ethernet+DC urządzenia IPOE-171-95W do urządzenia zasilanego lub do rozdzielacza PoE IPOE-173S, jeśli urządzenie PD wymaga oddzielnych wyjść danych i DC. Użyj drugiego portu RJ45 do połączenia z siecią szkieletową. Urządzenie działa w trybie plug-and-play bez konfiguracji oprogramowania; użyj przełącznika trybu, aby wybrać tryb Legacy lub Force przy zasilaniu niestandardowych urządzeń PD.

Zalecenia

Aby zapewnić niezawodne dostarczanie pełnych 95 W, używaj kabli Cat5e lub Cat6 i utrzymuj długość kabla w granicach 100 metrów. Monitoruj diody LED zużycia mocy PoE na panelu przednim, aby sprawdzić pobór mocy, a w krytycznych instalacjach używaj podwójnych redundantnych wejść DC, aby zwiększyć dostępność.
