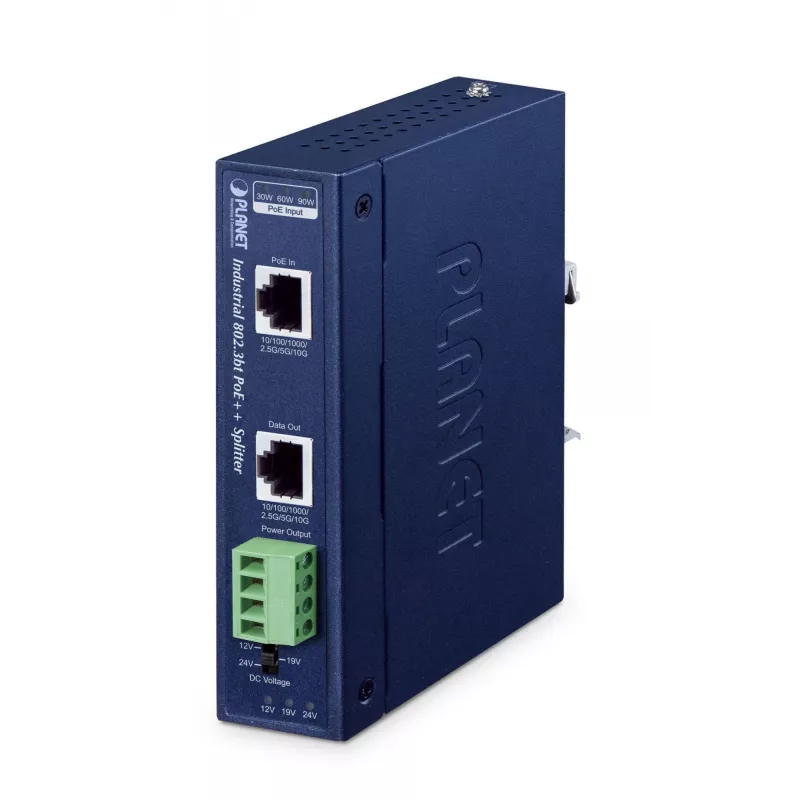

PLANET IP30 Przemysłowy Jednoportowy 10Gbps 802.3bt PoE++ Rozdzielacz 24V

PLANET IPOE-176S to przemysłowy rozdzielacz 802.3bt (PoE++) klasy przemysłowej, który wydobywa dane Ethernet i zasilanie PoE z 802.3bt PoE++ (type-4) PSE przez kabel UTP. Urządzenie zapewnia wybieralne wyjście DC (12V / 19V / 24V) za pomocą przełącznika DIP na panelu przednim i może dostarczyć do 70 W do urządzeń nieobsługujących PoE. Posiada dwa porty Multi-Gigabit 10M/100M/1G/2.5G/5G/10GBASE-T RJ45 do transmisji danych i jest umieszczone w obudowie przemysłowej IP30 z metalu, przeznaczonej do montażu na szynie DIN lub ścianie. IPOE-176S działa w szerokim zakresie temperatur (-40 do 75 °C) i jest przeznaczony do zasilania wymagających urządzeń sieciowych bez dodatkowego okablowania AC.

Zalety

IPOE-176S obsługuje dostarczanie mocy 802.3bt PoE++ i rozdziela zasilanie oraz dane, aby dostarczyć do 70 W do urządzeń nieobsługujących PoE, redukując potrzebę oddzielnych gniazdek zasilania i okablowania AC. Jego wybieralne wyjście DC 12V/19V/24V zwiększa kompatybilność z różnymi urządzeniami sieciowymi i przemysłowymi. Podwójne wyjście zasilania przez 4-pinowy blok zacisków pozwala na jednoczesne zasilanie dwóch urządzeń z dostępnego budżetu. Kompaktowa metalowa obudowa IP30, opcje montażu na szynie DIN i ścianie, interfejsy Multi-Gigabit RJ45 oraz szeroki zakres temperatur pracy zapewniają wytrzymałe i oszczędne miejsce rozwiązanie dla wdrożeń przemysłowych.

Odpowiednie dla (zadania / przypadki użycia)

• Zasilanie kamer PTZ speed dome i innych energochłonnych kamer IP
• Zasilanie cienkich klientów, dotykowych komputerów AIO i zdalnych cyfrowych tablic informacyjnych
• Zasilanie urządzeń sieciowych nieobsługujących PoE, które wymagają wyższych napięć DC (12V/19V/24V)
• Miejsca przemysłowe, gdzie instalacja gniazdka AC jest niepraktyczna lub kosztowna
• Środowiska wymagające łączności Multi-Gigabit z zasilaniem PoE

Kluczowe specyfikacje

• Model: IPOE-176S (PLANET)
• Standard PoE: IEEE 802.3bt (PoE++), Type 4
• Maksymalna moc wyjściowa PoE: 70 W
• Wybieralne napięcia wyjściowe DC: 12 V / 19 V / 24 V (przełącznik DIP)
• Porty danych: 2 x RJ45 10M/100M/1G/2.5G/5G/10GBASE-T
• Podwójne wyjście zasilania: 4-pinowy blok zacisków (dwa wyjścia dzielą budżet 70 W)
• Temperatura pracy: -40 do 75 °C
• Obudowa: IP30 metal, montaż na szynie DIN lub ścianie
• Wymiary (S x G x W): 32 x 87 x 135 mm
• Waga: 0,433 kg
• Certyfikaty: CE, FCC (zgodnie z informacjami producenta)

Jak używać

Podłącz port uplink RJ45 rozdzielacza IPOE-176S do kompatybilnego PSE lub injektora 802.3bt PoE++ za pomocą kabla UTP. Ustaw przełącznik DIP na panelu przednim na wymagane napięcie wyjściowe DC (12 V, 19 V lub 24 V) zgodnie z wymaganiami zasilania podłączonego urządzenia (urządzeń). Użyj gniazda DC rozdzielacza lub 4-pinowego bloku zacisków, aby zasilić urządzenia nieobsługujące PoE; wyjście RJ45 dostarcza tylko dane Ethernet. W scenariuszach z podwójnym wyjściem rozdziel budżet 70 W między dwa wyjścia według potrzeb (na przykład kamera + grzejnik/wentylator lub kamera + silnik pan/tilt). Zamontuj urządzenie na szynie DIN lub ścianie wewnątrz szafy lub obudowy, upewniając się, że temperatura otoczenia mieści się w określonym zakresie.

Zalecenia

Używaj certyfikowanego PSE lub injektora 802.3bt PoE++ oraz odpowiedniego okablowania UTP (Cat5e lub wyższy), aby zapewnić stabilną transmisję danych Multi-Gigabit i pełne dostarczanie mocy. Sprawdź, czy łączny pobór mocy podłączonych urządzeń nie przekracza 70 W i wybierz napięcie DC zgodne z wymaganiami wejściowymi urządzeń. Zainstaluj rozdzielacz w miejscu spełniającym wymagania dotyczące temperatury pracy i wentylacji sprzętu.
