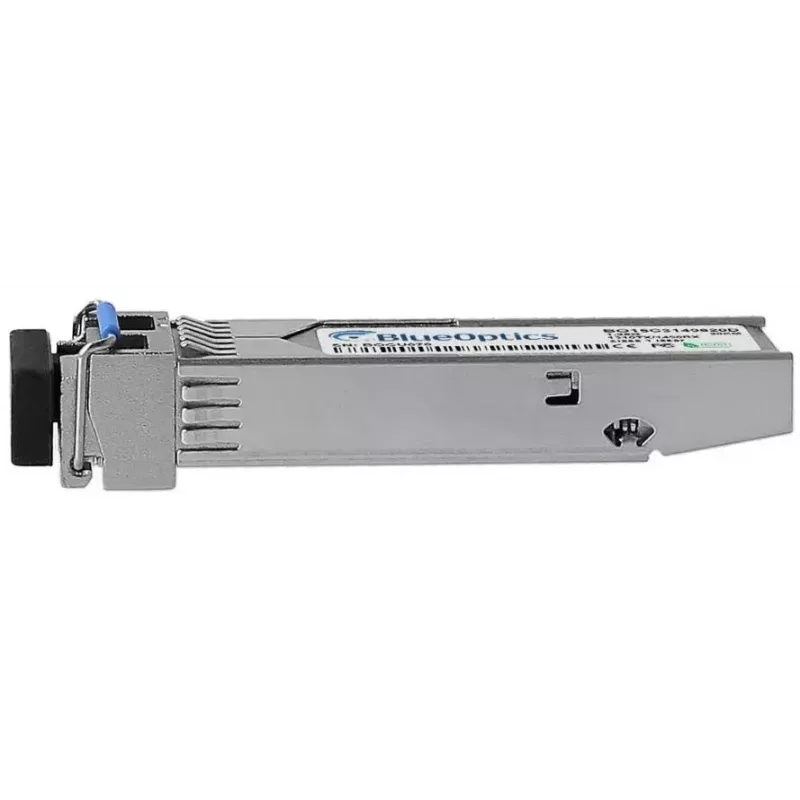

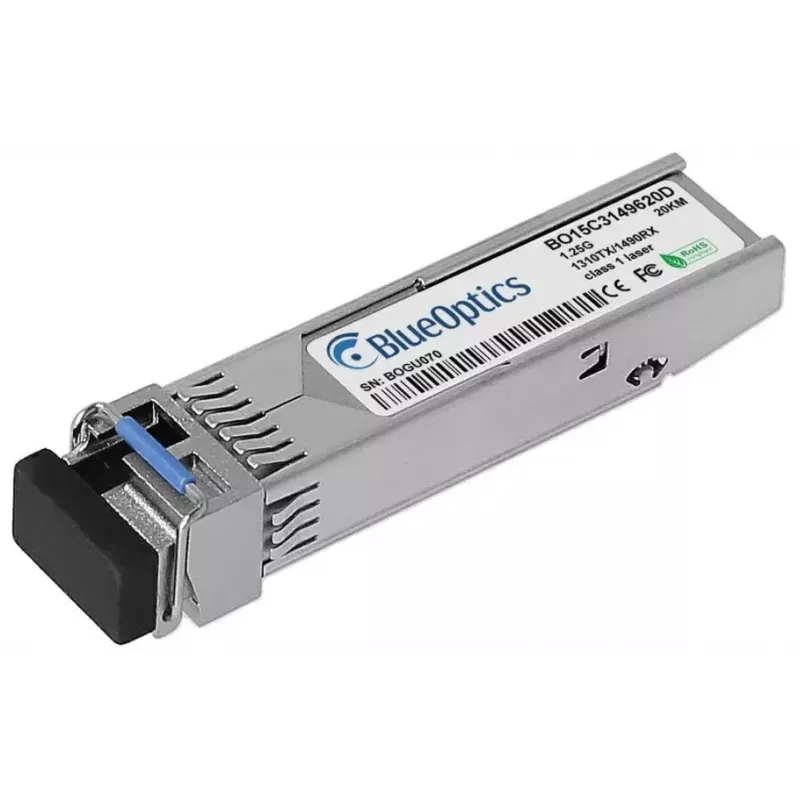

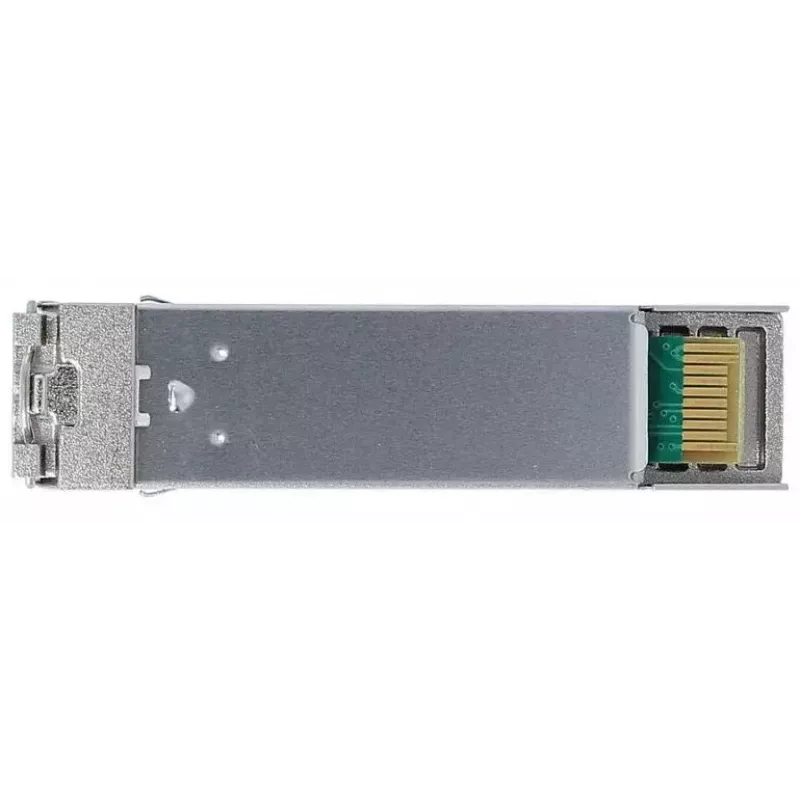

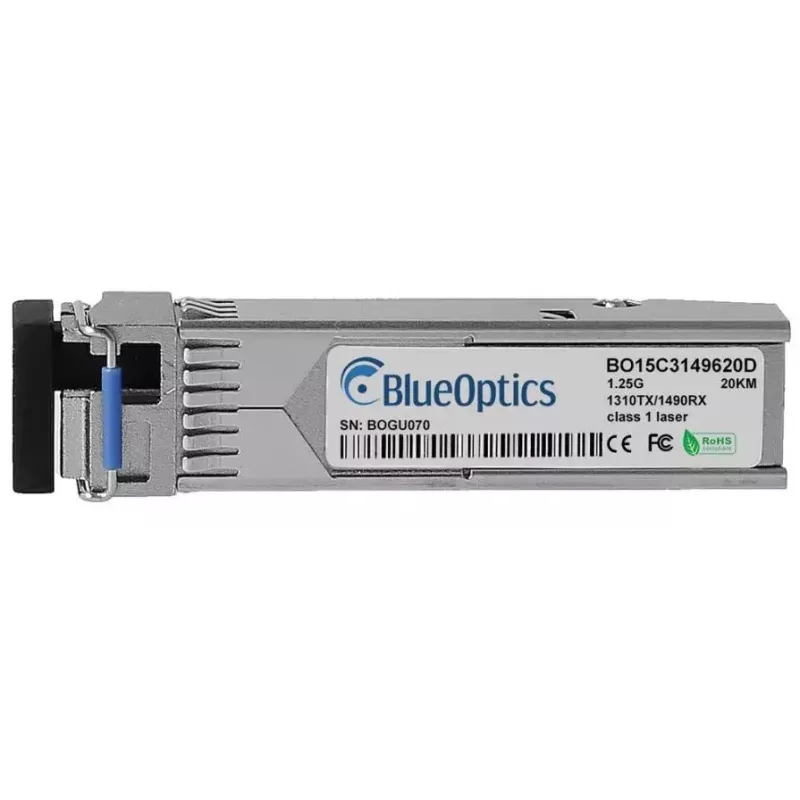

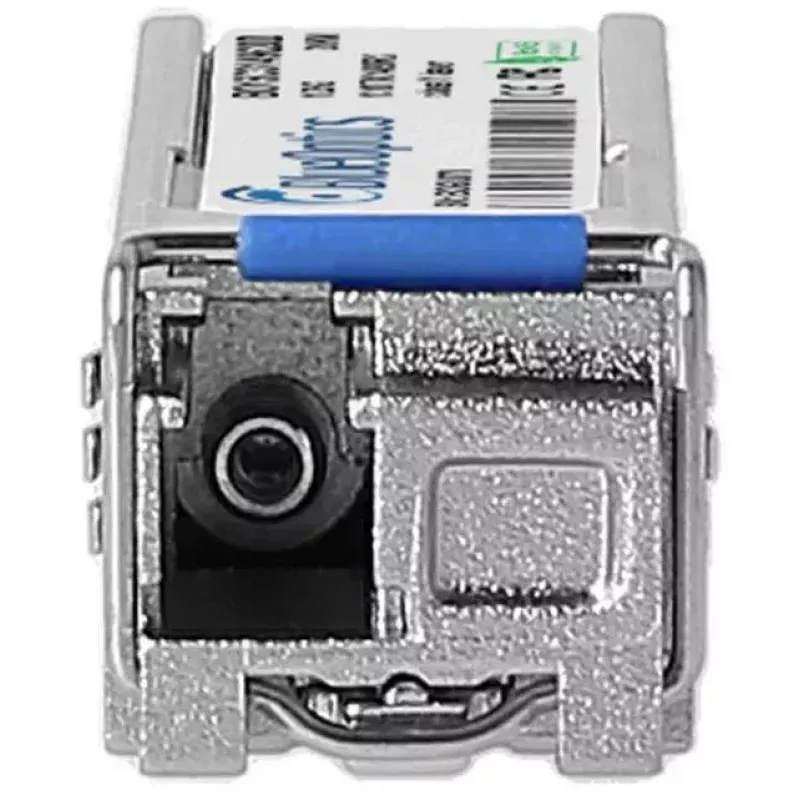

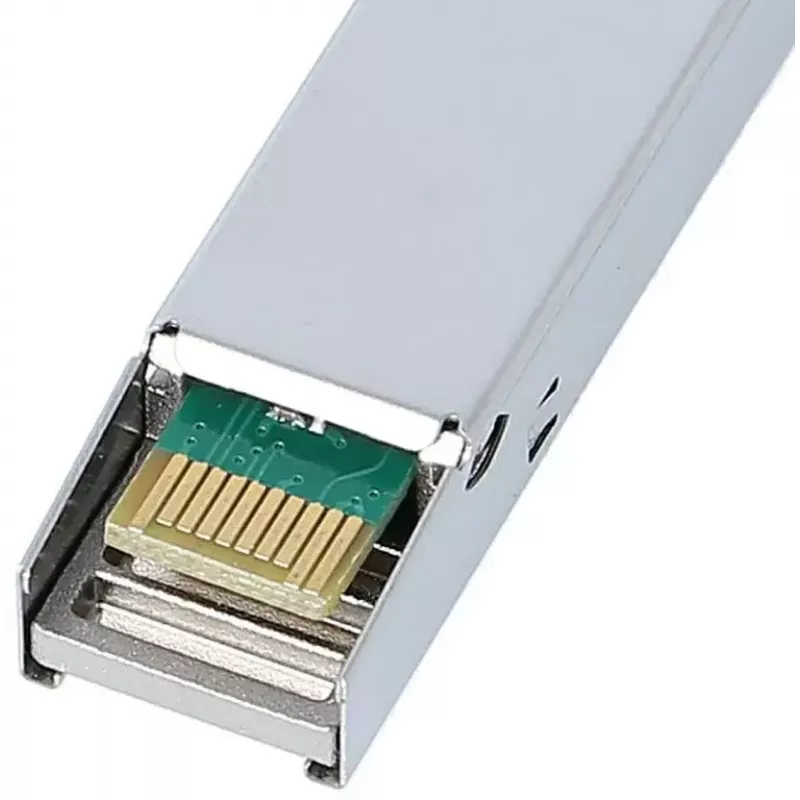

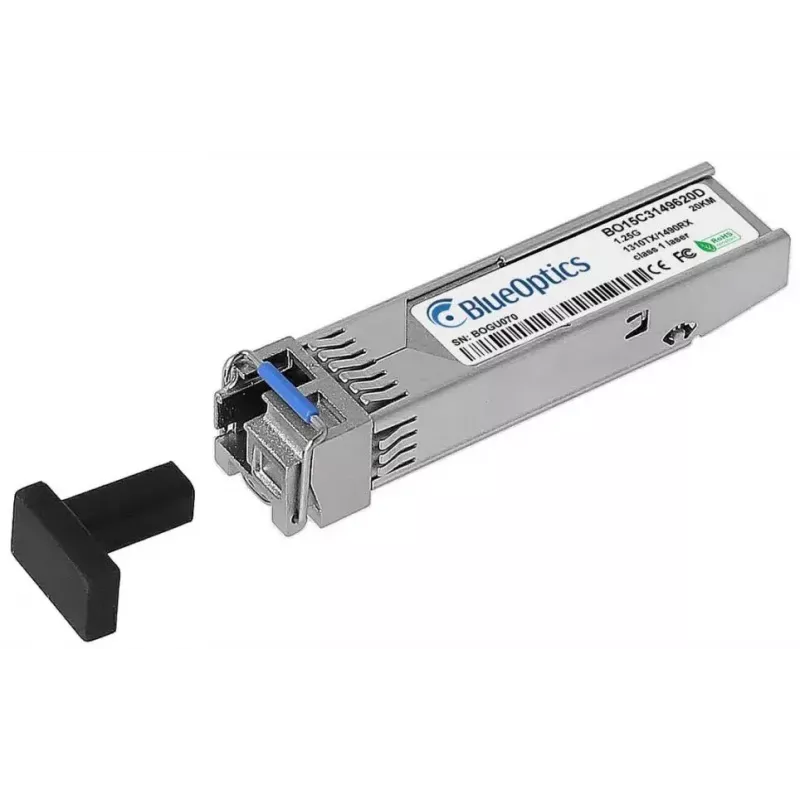

Moduł nadajnika-odbiornika SFP BlueOptics SFP-BXU34-20KM-VA-BO 1250 Mbit/s

BlueOptics SFP-BXU34-20KM-VA-BO to jednomodowy światłowodowy moduł nadajnika-odbiornika SFP zaprojektowany do zastosowań 1000BASE-BX-U z maksymalną szybkością transmisji danych 1250 Mbit/s. Moduł wykorzystuje złącze simplex LC i obsługuje jednokierunkową transmisję/odbiór na jednym włóknie, z nominalnymi długościami fali 1490 nm (nadawanie) i 1310 nm (odbiór). Zamknięty w metalowej obudowie i ważący około 20 g, jest przeznaczony do użytku w sprzęcie sieciowym akceptującym moduły SFP zgodne z MSA i obsługuje cyfrowe monitorowanie diagnostyczne (DDM) / cyfrowe monitorowanie optyczne (DOM).

Zalety

Nadajnik-odbiornik oferuje mechaniczne i elektryczne interfejsy zgodne z MSA, zapewniając szeroką interoperacyjność z przełącznikami, routerami i systemami pamięci masowej obsługującymi moduły SFP. Jego metalowa obudowa zapewnia trwałość mechaniczną i stabilność termiczną, a zintegrowana funkcja DDM/DOM umożliwia monitorowanie w czasie rzeczywistym napięcia zasilania, temperatury, prądu polaryzacji lasera, mocy nadawania i mocy odbioru dla łatwiejszego rozwiązywania problemów i konserwacji. Z MTBF na poziomie około 1 000 000 godzin i kompaktową obudową SFP, moduł wspiera długoterminowe wdrożenia w łączach o wysokiej dostępności do 20 km po włóknie jednomodowym.

Odpowiednie do

Kluczowe specyfikacje

Sposób użycia

Przed instalacją sprawdź, czy urządzenie hosta obsługuje nadajniki-odbiorniki SFP zgodne z MSA oraz DDM, jeśli wymagane są odczyty diagnostyczne. Włóż moduł do gniazda SFP przełącznika, routera lub konwertera mediów, aż się zatrzaśnie; podłącz jednożyłowy kabel krosowy simplex LC między tym nadajnikiem-odbiornikiem a odpowiadającym mu zdalnym nadajnikiem-odbiornikiem. Upewnij się, że kierunki nadawania i odbioru na pojedynczym włóknie są prawidłowo sparowane (Tx do Rx). W razie potrzeby skonfiguruj interfejs hosta do pracy 1 Gb/s i potwierdź stan łącza za pomocą interfejsu zarządzania urządzenia. Jeśli używane jest DDM, uzyskaj dostęp do parametrów diagnostycznych przez system zarządzania hosta, aby sprawdzić wartości napięcia, temperatury i mocy optycznej.

Zalecenia

Używaj certyfikowanych jednożyłowych kabli krosowych i utrzymuj czyste złącza LC, aby zachować wydajność łącza. Przed wdrożeniem sprawdź kompatybilność z konkretnym sprzętem i modelem, a jeśli to możliwe, wykonaj łącze testowe, aby potwierdzić pełną funkcjonalność i raportowanie DDM. Unikaj wkładania lub wyjmowania modułu przy silnym obciążeniu optycznym i przestrzegaj środków ostrożności ESD podczas obsługi.
