Przemysłowy 4-portowy Gigabitowy przełącznik Ethernet PLANET IP30

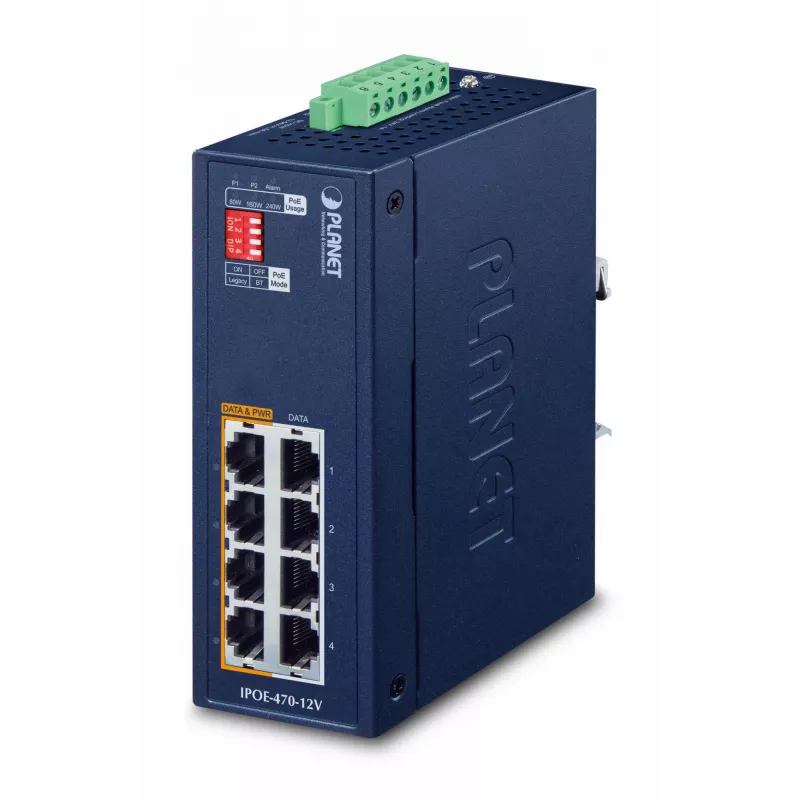

PLANET IPOE-470-12V to przemysłowy 4-portowy koncentrator PoE++ Gigabit, który dostarcza dane i zasilanie przez standardowe kable UTP Cat5e/6. Obsługuje standard IEEE 802.3bt PoE++, oferując cztery porty 10/100/1000BASE-T PoE++, każdy zdolny do dostarczania do 95 watów, z całkowitym budżetem PoE wynoszącym 240 watów. Urządzenie umieszczone w metalowej obudowie IP30 nadaje się do montażu na szynie DIN lub ścianie i jest zaprojektowane do pracy w trudnych warunkach w zakresie temperatur od -40 do 75 °C.

Zalety

IPOE-470-12V modernizuje istniejące sieci do standardu 802.3bt PoE++ bez wymiany przełączników Ethernet, centralizuje dostarczanie zasilania i zmniejsza potrzebę stosowania oddzielnych gniazdek elektrycznych. Jego konstrukcja obsługuje szeroki zakres napięć wejściowych DC (12–54 V) z wewnętrznym podbiciem do 54 V, zapewnia monitorowanie zużycia PoE w czasie rzeczywistym za pomocą wielosegmentowych diod LED oraz oferuje solidną ochronę przed ESD i przepięciami. Kompaktowa metalowa konstrukcja i przemysłowa tolerancja temperaturowa umożliwiają niezawodne wdrożenie w wymagających lokalizacjach.

Zastosowanie

• Kamery PTZ PoE i kamery monitoringu o wysokiej mocy
• Urządzenia sieciowe i przełączniki wymagające zasilania PoE++
• Cienkie klienty, dotykowe komputery AIO, terminale POS i kioski
• Zdalne cyfrowe oznakowanie i wyświetlacze
• Systemy oświetlenia PoE

Kluczowe specyfikacje

• Model: IPOE-470-12V (PLANET)
• Porty: Cztery porty wtryskowe PoE++ 10/100/1000BASE-T plus cztery porty wejściowe sieci (łącznie 8 RJ-45)
• Standard PoE: IEEE 802.3bt (PoE++), wstecznie kompatybilny z 802.3at
• Maksymalna moc PoE na port: 95 W
• Całkowity budżet PoE: 240 W
• Napięcie wejściowe: 12–54 V DC (podbijane do 54 V dla dostarczania PoE)
• Temperatura pracy: -40 do 75 °C
• Ochrona: ESD Ethernet (styk ±6 kV, powietrze ±8 kV), odporność na przepięcia ±6 kV
• Obudowa: Metalowa IP30, montaż na szynie DIN lub ścianie
• Waga: 0,679 kg
• Kolor: Niebieski

Jak używać

Zainstaluj IPOE-470-12V pomiędzy istniejącym przełącznikiem Ethernet a urządzeniami zasilanymi. Podłącz przełącznik do portów wejściowych sieci urządzenia, a urządzenia obsługujące PoE do portów wyjściowych PoE++ za pomocą kabli Cat5e/6. Dostarcz zasilanie DC do urządzenia za pomocą podwójnych wejść DC (12–54 V); urządzenie podbije napięcie do wymaganego 54 V dla dostarczania PoE. Monitoruj diody LED zasilania i diody LED zużycia PoE na panelu przednim, aby sprawdzić status wejścia i bieżące zużycie energii podłączonych urządzeń.

Zalecenia

W celu niezawodnego wdrożenia na duże odległości, połącz IPOE-470-12V z kompatybilnymi przedłużaczami PoE PLANET podczas zasilania urządzeń znajdujących się w odległości większej niż 100 metrów od wtryskiwacza. Upewnij się, że źródła zasilania DC spełniają wymagany zakres napięcia wejściowego i rozważ redundantne zasilanie dla instalacji o wysokiej dostępności.
