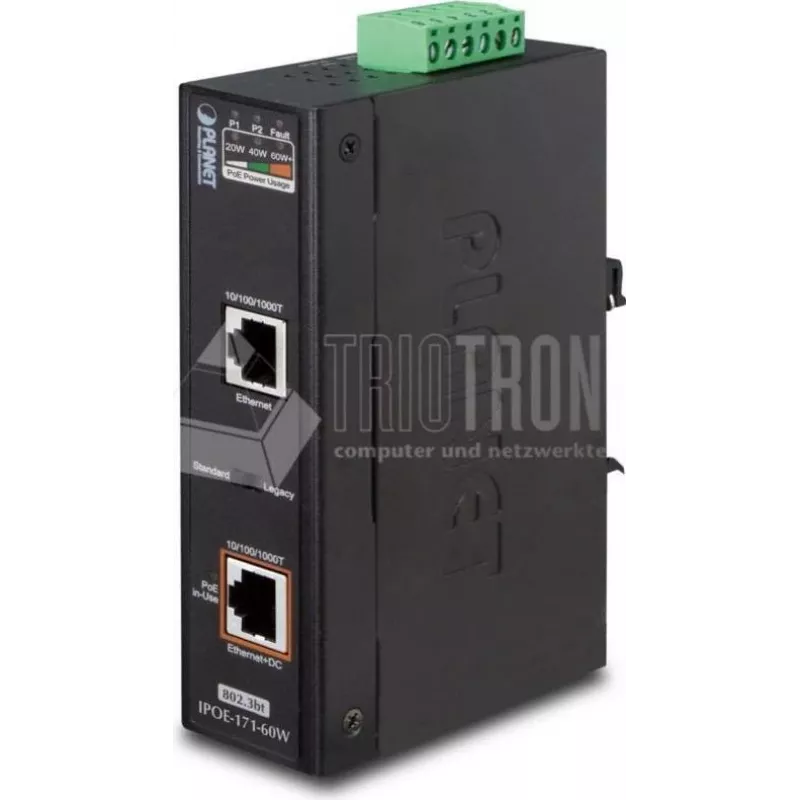

Przełącznik sieciowy PLANET IPOE-171-60W

PLANET IPOE-171-60W to przemysłowy jednoportowy wtryskiwacz Power over Ethernet zgodny z 802.3bt, dostarczający do 60 W przez okablowanie Ethernet, wyposażony w dwa interfejsy miedziane RJ45 100M/1G/2.5G/5GBASE-T do szybkiej transmisji danych. Zaprojektowany dla urządzeń sieciowych o wyższym poborze mocy, obsługuje oświetlenie, komputery typu all-in-one z ekranem dotykowym, zdalne wyświetlacze cyfrowe i inne urządzenia PD wymagające podwyższonego zasilania do normalnej pracy. IPOE-171-60W dostarcza zarówno dane Ethernet, jak i zasilanie DC przez skrętkę, a w połączeniu z rozdzielaczem IPOE-173S umożliwia rozdzielenie danych i zasilania na wybieralne wyjścia DC 12 V lub 24 V na odległość do 100 m.

Zalety

Wtryskiwacz dostarcza do 60 W z wykorzystaniem wszystkich czterech par standardowego okablowania Cat.5e/6, obsługuje wsteczną kompatybilność z urządzeniami 802.3af/at, oferuje dwa redundantne wejścia zasilania DC oraz wiele diod LED na panelu przednim do monitorowania zasilania, usterek i bieżącego zużycia mocy PoE. Kompaktowa obudowa metalowa IP30 umożliwia montaż na szynie DIN lub ścianie, a zakres temperatur pracy od -40 do 75 °C zapewnia stabilną pracę w wymagających warunkach przemysłowych. Tryby Legacy i Force zwiększają kompatybilność z urządzeniami PD, które nie w pełni przestrzegają protokołów detekcji IEEE 802.3at/bt.

Zastosowanie

• Przemysłowe i zewnętrzne systemy oświetleniowe wymagające zasilania PoE
• Komputery typu all-in-one z ekranem dotykowym i kioski
• Zdalne wyświetlacze cyfrowe i tablice informacyjne
• Kamery IP o wysokim poborze mocy i bezprzewodowe punkty dostępowe

Kluczowe specyfikacje

• Model: PLANET IPOE-171-60W
• Standard PoE: IEEE 802.3bt (wstecznie kompatybilny z 802.3at/af)
• Maksymalna moc wyjściowa PoE: do 60 W przez 4 pary Ethernet
• Porty danych: 2 x RJ45 (100M/1G/2.5G/5GBASE-T)
• Napięcie wejściowe DC: 48–56 V (dwa redundantne wejścia DC)
• Temperatura pracy: -40 do 75 °C
• Obudowa: IP30 metalowa, montaż na ścianie lub szynie DIN
• Waga: 0,43 kg

Sposób użycia

Zamontuj IPOE-171-60W na szynie DIN lub wsporniku ściennym, podłącz kompatybilne źródło zasilania DC do redundantnych zacisków wejściowych DC, a następnie podłącz kabel Ethernet z przełącznika sieciowego do portu Ethernet. Podłącz port Ethernet + DC do urządzenia zasilanego lub do rozdzielacza IPOE-173S, jeśli PD wymaga oddzielnych wyjść DC (12 V/24 V). Nie jest wymagana konfiguracja oprogramowania; wtryskiwacz zapewnia dostarczanie danych i zasilania PoE w trybie plug-and-play na odległość do 100 m przez standardowe okablowanie Cat.5e/6.

Zalecenia

Używaj wysokiej jakości kabli Cat.5e lub Cat.6 dla odległości do 100 m i przed wdrożeniem sprawdź wymagania dotyczące zasilania PD. Włączaj tryby Legacy lub Force tylko w przypadku podłączania urządzeń, które nie przechodzą testów detekcji IEEE, i zapewnij podłączenie redundantnych wejść DC do oddzielnych źródeł zasilania w celu zwiększenia dostępności w instalacjach przemysłowych.
