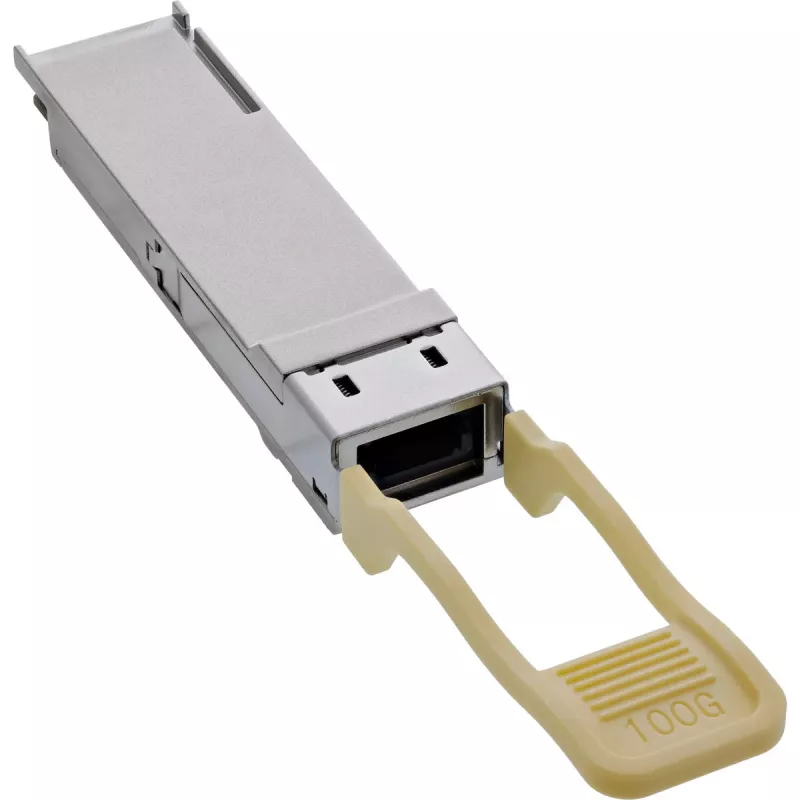

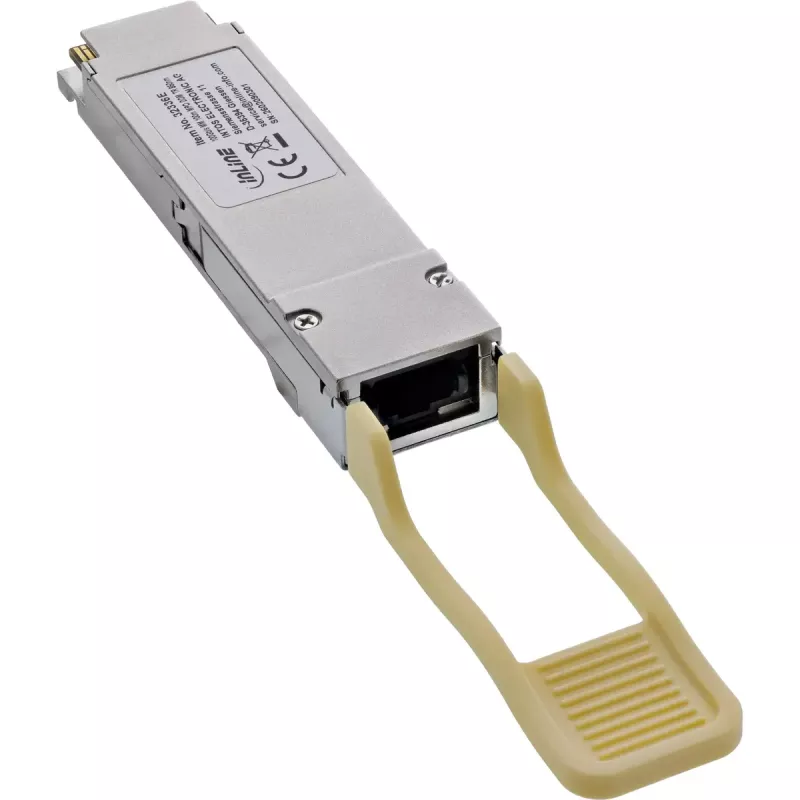

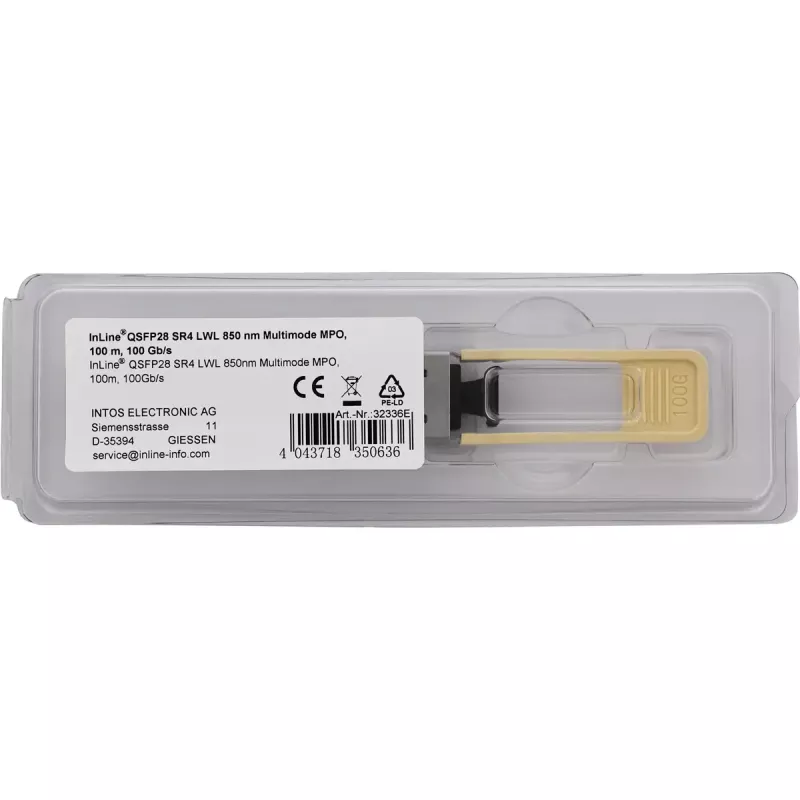

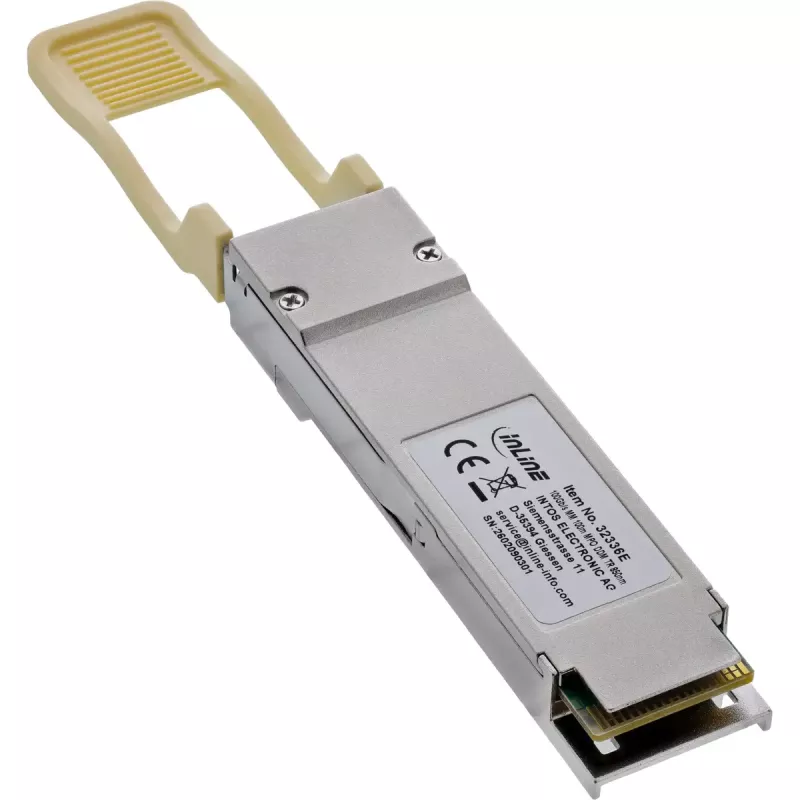

InLine 32336E moduł nadawczo-odbiorczy sieciowy światłowodowy 100000 Mbit/s QSFP28 850 nm

Wydajność 100 Gigabit z 100GBASE-SR4: Idealny do nowoczesnych centrów danych, architektur spine-leaf i wysokowydajnych sieci rdzeniowych o dużej przepustowości danych.
Zasięg do 100 m: Zoptymalizowany do światłowodów wielomodowych (OM4 do 100 m, OM3 do 70 m) – idealny do strukturalnego okablowania o dużej prędkości w szafach rack lub centrach danych.
4x25Gb/s przy 850 nm (matryca VCSEL):Cztery kanały równoległe, każdy o prędkości 25,78 Gb/s, zapewniają stabilną i wydajną transmisję 100G przez interfejs MPO-12.
Cyfrowe monitorowanie diagnostyczne (DDM): Precyzyjne monitorowanie w czasie rzeczywistym temperatury, napięcia, mocy TX/RX i prądu polaryzacji przez interfejs I²C – dla maksymalnej przejrzystości podczas pracy.
Zgodność z MSA i IEEE: Kompatybilny z QSFP28 MSA, IEEE 802.3bm i SFF-8636 – co zapewnia szeroką użyteczność z powszechnie dostępnymi przełącznikami i routerami 100G.

Moduł InLine® QSFP28-100G-SR4 zapewnia niezawodne połączenia 100 Gigabit Ethernet przez światłowód wielomodowy. Z sumaryczną przepływnością danych 100 Gb/s (4x25,78 Gb/s) idealnie nadaje się do zastosowań o wysokiej wydajności w centrach danych, korporacyjnych sieciach rdzeniowych i środowiskach serwerowych o dużej wydajności.
Transmisja odbywa się za pomocą matrycy VCSEL 850 nm ze strukturą odbiornika PIN. Dzięki technologii 4 kanałów równoległych osiągany jest zasięg do 100 metrów na włóknach OM4 i 70 metrów na OM3. Połączenie odbywa się przez interfejs MPO-12.
Przy poborze mocy poniżej 2,5 W moduł pozostaje energooszczędny pomimo dużej przepustowości. Zasilanie odbywa się przez 3,3 V. Zakres temperatury pracy od 0 °C do +70 °C sprawia, że moduł nadaje się do typowych środowisk centrów danych.
Cyfrowe monitorowanie diagnostyczne (DDM) umożliwia ciągłe monitorowanie ważnych parametrów pracy, takich jak temperatura (±3 °C), napięcie zasilania (±3 %) oraz moc TX i RX. Pozwala to na wczesne wykrywanie stanów sieci i ukierunkowane planowanie działań konserwacyjnych.
Moduł jest hot-pluggable i może być wkładany lub wymieniany podczas pracy – wyraźna zaleta dla infrastruktur IT o wysokiej dostępności.
Dane techniczne

Format: QSFP28
Standard: 100GBASE-SR4
Szybkość transmisji: 4 x 25,78 Gb/s (agregacja 100 Gb/s)
Typ światłowodu: wielomodowy (OM3 / OM4)
Zasięg: do 70 m (OM3), do 100 m (OM4)
Nadajnik: 4x 850 nm VCSEL
Odbiornik: matryca PIN
Złącze: MPO-12
Interfejs elektryczny: CAUI-4
Hot-plug: Tak
DDM (cyfrowa diagnostyka): Tak
Napięcie zasilania: 3,3 V
Pobór mocy: < 2,5 W
Temperatura pracy: 0 °C do +70 °C
Kompatybilność: QSFP28 MSA, IEEE 802.3bm, SFF-8636
Klasa lasera: Klasa 1

Uwaga dotycząca kodowania:
Nasze moduły SFP są kodowane fabrycznie – czy to dla Cisco, Intel czy innych systemów, co może ograniczać wybór.W celu zapewnienia maksymalnej kompatybilności programujemy teraz indywidualnie zgodnie z wymaganiami klienta. Prosimy o kontakt z przedstawicielem handlowym.

InLine 32336E. Typ nadajnika-odbiornika SFP: światłowodowy, Maksymalna szybkość przesyłu danych: 100000 Mbit/s, Typ interfejsu: QSFP28. Napięcie wejściowe: 3,3 V, Pobór mocy (typowy): 2,5 W. Certyfikaty zgodności: Znak TÜV, CE. Szerokość: 124 mm, Głębokość: 0,49 mm, Wysokość: 19 mm. Szerokość opakowania: 53 mm, Głębokość opakowania: 160 mm, Wysokość opakowania: 20 mm

Sposób użycia

Nadajnik-odbiornik QSFP28 należy trzymać za krawędzie i unikać kontaktu z interfejsami optycznymi. Wsuń moduł do kompatybilnego gniazda QSFP28 w urządzeniu hosta, aż zatrzaśnie się na swoim miejscu; moduł obsługuje pracę typu hot-plug, więc można go wkładać lub wyjmować przy włączonym systemie. Podłącz wielomodowy kabel krosowy MPO-12 dopasowany do specyfikacji OM3 lub OM4 i zweryfikuj stan łącza przez urządzenie hosta. Użyj oprogramowania hosta lub zarządzającego, aby odczytywać wartości DDM przez I²C w celu uzyskania informacji diagnostycznych w czasie rzeczywistym i potwierdzenia poprawnej pracy.

Zalecenia

Aby uzyskać optymalną wydajność, używaj wysokiej jakości światłowodu wielomodowego OM4 na odległości do 100 m i upewnij się, że kable krosowe i złącza MPO są czyste i prawidłowo ustawione. Monitoruj parametry DDM, aby wcześnie wykrywać nieprawidłowe poziomy temperatury lub mocy. Jeśli wystąpią problemy z interoperacyjnością z powodu kodowania dostawcy, poproś dostawcę o zaprogramowanie specyficzne dla klienta, aby dopasować do wymagań hosta.
