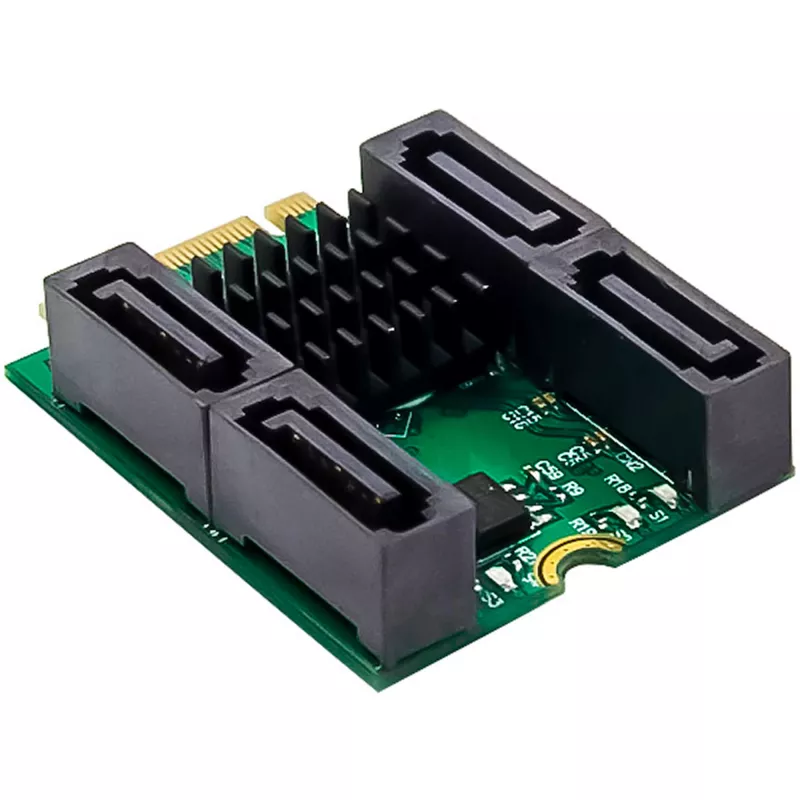

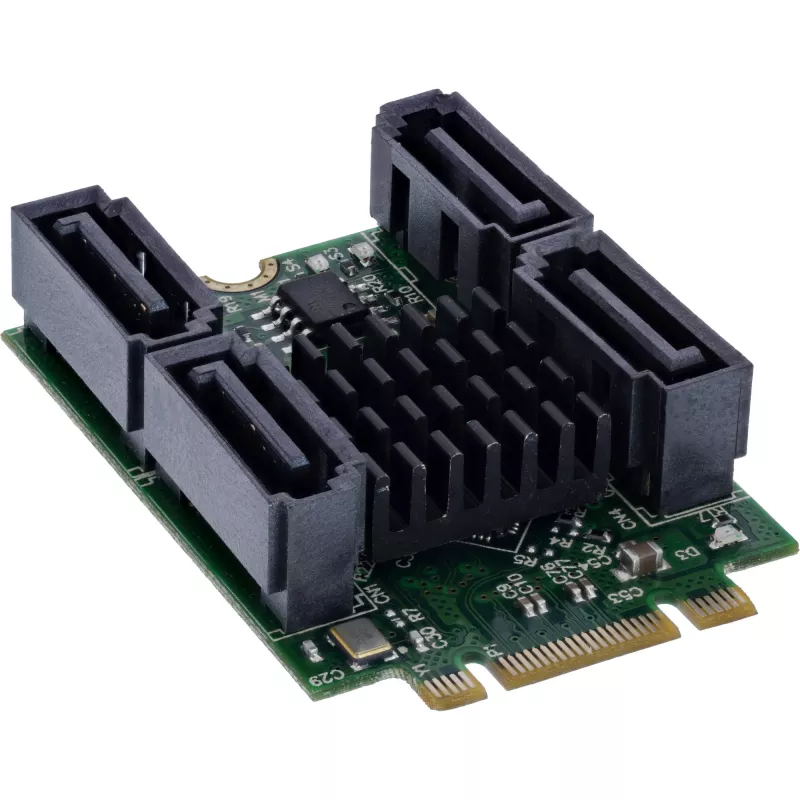

InLine 76660U Wewnętrzna karta interfejsu SATA M.2 na SATA 6 Gbit/s

Wielofunkcyjna karta konwertera M.2 na SATA do podłączenia do czterech napędów SATA
Interfejs M.2 Key B+M do obsługi SSD M.2 SATA
Obsługa RAID (RAID 0, RAID 1, RAID 10, HyperDuo) dla optymalnego bezpieczeństwa danych i wydajności
Hot Plug i Hot Swap umożliwiające instalację i usuwanie napędów podczas pracy
Obsługa Port Multiplier do równoległej pracy wielu napędów na jednym porcie SATA
Nie wymaga dodatkowych sterowników – pełne wsparcie przez system operacyjny

Karta interfejsu InLine® M.2 Key B+M na 4 złącza SATA to wysokowydajne rozwiązanie pamięci masowej, które umożliwia rozbudowę urządzeń pamięci masowej SATA. Pozwala ona na obsługę jednego SSD M.2 SATA (Key B+M) oraz zapewnia cztery porty SATA 6 Gb/s dla dodatkowych urządzeń pamięci masowej.
Dzięki obsłudze RAID (RAID 0, RAID 1, RAID 10, HyperDuo) karta może być używana do zapewnienia maksymalnej szybkości, niezawodności lub automatycznych kombinacji buforowania SSD/HDD. Funkcje Hot Plug i Hot Swap umożliwiają wymianę napędów podczas pracy bez konieczności wyłączania systemu.
SSD M.2 jest zasilany bezpośrednio przez gniazdo M.2, natomiast porty SATA są podłączane za pomocą zewnętrznych kabli. Wskaźniki LED pokazują stan pracy portów, a wsparcie technologii Port Multiplier pozwala na jednoczesną pracę wielu napędów na jednym porcie SATA.
Dane techniczne:

Typ magistrali i interfejs: Interfejs M.2 PCIe x2 (dwuwątkowy, klucz B, M i B+M)
Kontroler/chipset: Marvell 88SE9230
Złącza – interfejsy:
1 x gniazdo M.2 (Key B+M) na jeden SSD M.2 SATA
4 x porty SATA GEN III (6 Gb/s na port)
4 x 7-pinowe złącza SATA do podłączenia z SSD M.2 SATA/mSATA do płyty głównej

Obsługiwane moduły:
SSD M.2 (Key B, Key M lub Key B+M) w rozmiarach 2230, 2242, 2260, 2280
SSD mSATA (pełny lub półwymiarowy)

Szybkości przesyłu danych:
Porty SATA: do 6 Gb/s na kanał
Interfejs M.2: do 10 Gb/s łącznej przepustowości (poprzez 2 linie PCIe)

Wymiary: 30 mm x 42 mm (płytka M.2)

Warunki pracy:

Temperatura pracy: -40 °C do +85 °C

Funkcje:

Hot Plug i Hot Swap do wymiany napędów podczas pracy
Native Command Queue (NCQ) do zoptymalizowanego przetwarzania danych
Obsługa Port Multiplier dla wielu napędów na jeden port SATA
Tryby RAID: RAID 0 (paskowanie), RAID 1 (mirroring), RAID 10 (paskowanie luster), HyperDuo (automatyczne buforowanie SSD/HDD)
Automatyczne wykrywanie konfiguracji linii podczas rozruchu
Wskaźniki LED na płycie do wyświetlania aktywności portów
Zasilanie SSD M.2 jest dostarczane bezpośrednio przez gniazdo M.2
Porty SATA muszą być podłączone za pomocą zewnętrznych kabli
Nie wymaga dodatkowego sterownika

Wymagania systemowe:Sprzęt:

Komputer PC z co najmniej jednym wolnym gniazdem M.2 (B, M lub B+M obsługującym PCIe)
Płyta główna z wolnymi portami SATA do przesyłu danych
Jedno dostępne złącze PCIe do instalacji adaptera

Obsługa systemów operacyjnych:

Windows: 11, 10, 8, 7, Vista, XP
Windows Server: 2003, 2008
Linux: od jądra 2.6

Zawartość opakowania:

1 x karta interfejsu InLine® M.2 Key B+M na 4 złącza SATA, RAID, HyperDuo

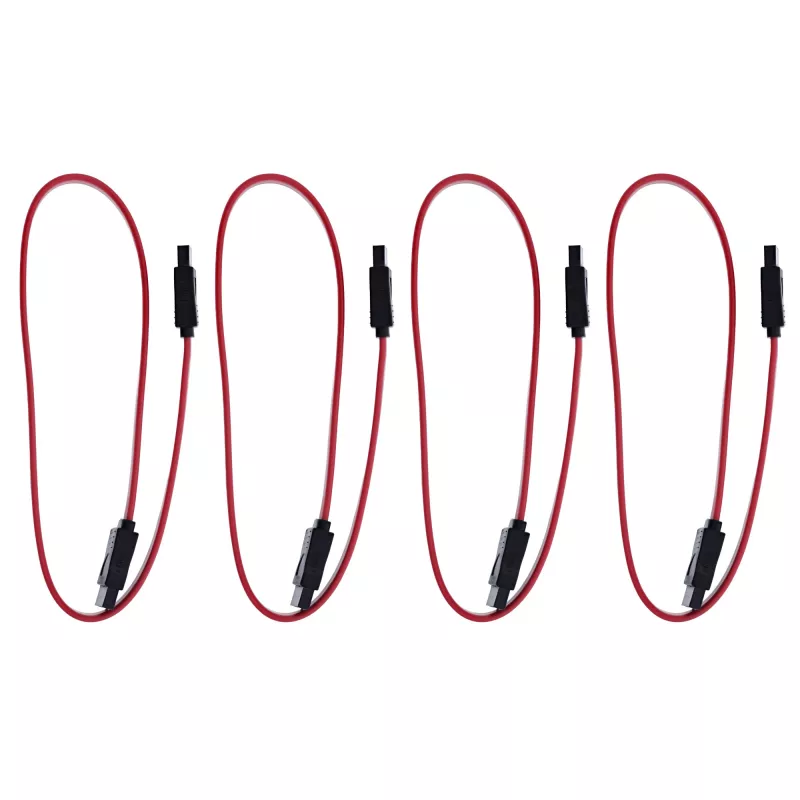

4 x kabel SATA
1 x instrukcja obsługi (niemiecki/angielski)
Temperatura pracy: 0° C – 55° C
Temperatura przechowywania: -40° C – 70° C
Wilgotność: 10% - 90% bez kondensacji

InLine 76660U. Interfejs hosta: M.2, Interfejs wyjściowy: SATA, Płeć interfejsu hosta: Męski. Kraj pochodzenia: Tajwan. Chipset: Marvell 88SE9230, Szybkość przesyłu danych (maks.): 6 Gbit/s, Poziomy RAID: 0, 1, 10. Obsługiwane systemy operacyjne Windows: Windows 10, Windows 11, Windows 7, Windows 8, Windows Vista, Windows XP, Obsługiwane systemy operacyjne Linux: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Linux Kernel..., Obsługiwane systemy serwerowe: Windows Server 2003, Windows Server 2008. Szerokość: 95 mm, Głębokość: 52 mm, Waga: 58 g

Sposób użycia

Włóż kartę interfejsu do kompatybilnego gniazda M.2 (Key B, M lub B+M obsługującego PCIe) na płycie głównej. Zamontuj jeden SSD M.2 SATA w gnieździe M.2 karty i podłącz dodatkowe napędy SATA do czterech 7-pinowych złączy SATA za pomocą dołączonych kabli SATA. Podłącz kable SATA do wolnych portów SATA na płycie głównej. Upewnij się, że SSD M.2 otrzymuje zasilanie z gniazda M.2, a porty SATA są podłączone zewnętrznie. Skonfiguruj ustawienia RAID w systemie lub kontrolerze zgodnie z wymaganiami; nie są wymagane żadne dodatkowe sterowniki dla obsługiwanych wersji Windows i Linux.

Zalecenia

W celu niezawodnej pracy używaj gniazda M.2 na płycie głównej obsługującego linie PCIe i upewnij się, że są dostępne porty SATA do zewnętrznych połączeń. Zweryfikuj konfigurację RAID i wykonaj kopię zapasową krytycznych danych przed utworzeniem macierzy. Używaj zgodnych rozmiarów SSD M.2 SATA (2230–2280) lub modułów mSATA zgodnie ze specyfikacją i przestrzegaj zakresu temperatur pracy.
