InLine 92504G łącznik przewodów USB-A / Listwa zaciskowa, 5-stykowy Czarny, Zielony

Oszczędność czasu podczas instalacji: Szybkie okablowanie za pomocą zacisków śrubowych dla 16–26 AWG – przy użyciu płaskiego wkrętaka ≤ 2,5 mm.
Zintegrowany kabel USB do elastycznych zastosowań: Kabel połączeniowy o długości 1 metra umożliwia natychmiastowe podłączenie systemów – bez dodatkowych akcesoriów czy lutowania.
Wyraźne oznaczenie zacisków i bezpieczne połączenie: 5-stykowe zaciski z płytką dociskową, wyraźnie oznaczone jako 1: –, 2: D+, 3: D–, 4: +, 5: S (ekran) – idealne do serwisowania, testowania i prototypowania.
Wszechstronne zastosowanie w przemyśle:Do szybkiego podłączania sygnałów USB 2.0 w stanowiskach testowych, laboratoriach, podczas uruchamiania lub rozwiązywania problemów – bez lutowania.
Wysoka jakość sygnału:Rezystancja izolacji ≥ 10 MΩ przy 300 V DC i prąd znamionowy 0,7 A na styk zapewniają niezawodną transmisję sygnału – nawet przy ciągłym obciążeniu i w środowiskach przemysłowych.

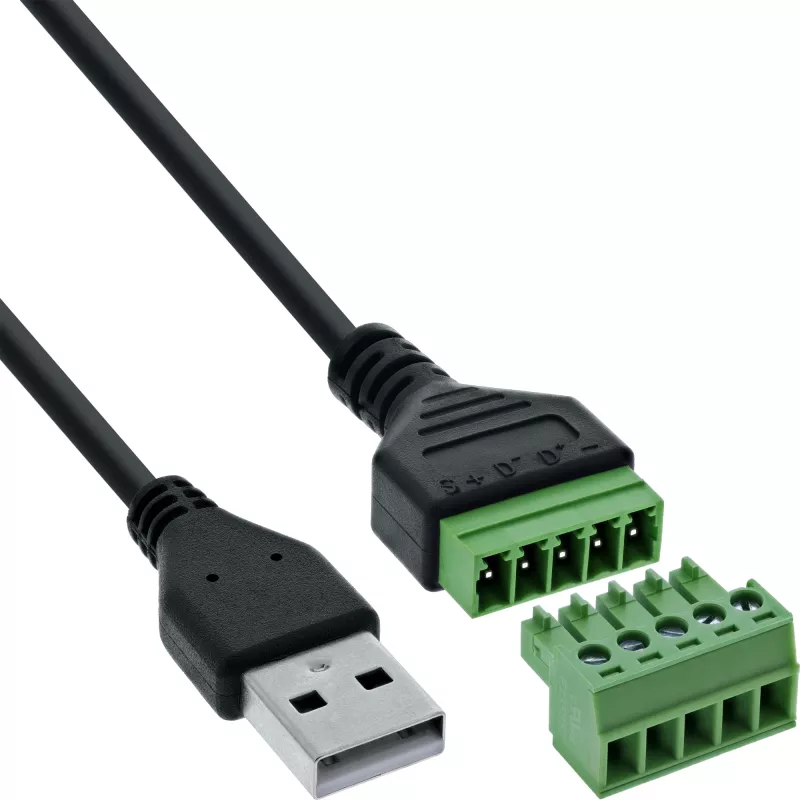

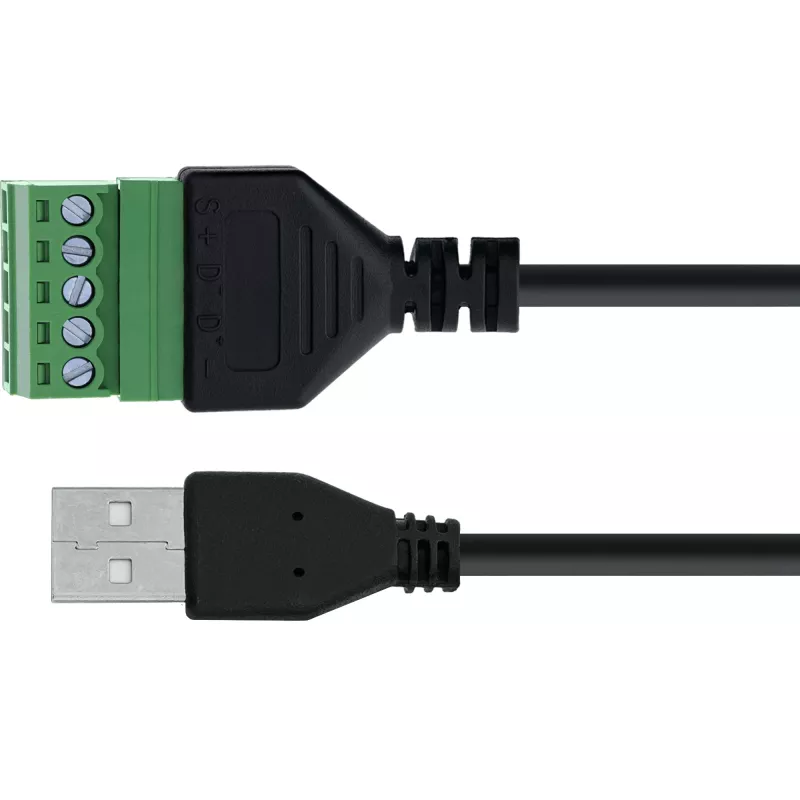

Adapter listwy zaciskowej InLine® USB‑A 2.0 z trwale zintegrowanym kablem połączeniowym łączy wtykowe połączenie USB z elastycznością otwartego okablowania sygnałowego. Wtyk USB‑A jest bezpośrednio podłączony do 5‑stykowej listwy zaciskowej śrubowej – idealny do stanowisk testowych, urządzeń diagnostycznych, systemów wbudowanych lub zastosowań laboratoryjnych.
Zaciski są wyraźnie oznaczone (1: masa, 2: D+, 3: D–, 4: napięcie, 5: ekran) i umożliwiają łatwe i niezawodne przypisanie sygnałów. Zaciski o rastrze 5,0 mm obsługują przewody w zakresie 16–26 AWG. Okablowanie wykonuje się za pomocą płaskiego wkrętaka ≤ 2,5 mm.
Kabel USB o długości ok. 1 m oszczędza czas dodatkowego okablowania i umożliwia natychmiastowe użycie bez adapterów czy lutowania. Warstwa izolacyjna EVA chroni podczas instalacji na powierzchniach przewodzących.

Interfejs USB:USB‑A 2.0, wtyk
Długość kabla:ok. 1 m (PVC, trwale zintegrowany)
Liczba biegunów / przypisanie:5 zacisków / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Technologia połączenia:Zacisk śrubowy z płytką dociskową, raster 5,0 mm
Zakres połączenia:16–26 AWG
Uruchamianie:Za pomocą płaskiego wkrętaka ≤ 2,5 mm
Prąd znamionowy: 0,7 A na styk
Napięcie robocze USB (VBUS):5 V DC
Napięcie testowe (wytrzymałość dielektryczna):300 V AC / 1 minuta
Rezystancja izolacji:≥ 10 MΩ @ 300 V DC
Temperatura pracy:–20 °C do +105 °C
Warstwa izolacyjna:Izolacja EVA na spodzie
Wymiary:Listwa zaciskowa ok. 50 x 21,2 x 18,4 mm (D x S x W)

InLine 92504G. Złącze(a): USB-A / Listwa zaciskowa, 5-stykowe, Kolor produktu: Czarny, Zielony, Rodzaj złącza: Męskie/Żeńskie. Certyfikaty zgodności: RoHS, znak TÜV. Wymiary (Sz x Gł x W): 20 x 1000 x 14 mm, Waga: 34 g, Długość kabla: 1 m. Ilość w opakowaniu: 1 szt., Szerokość opakowania: 100 mm, Głębokość opakowania: 165 mm. Kraj pochodzenia: Tajwan

Sposób użycia

Zdejmij izolację z przewodów sygnałowych USB na zalecaną długość, włóż przewodniki do odpowiednich oznaczonych zacisków (1–5) i dokręć śruby płytki dociskowej za pomocą płaskiego wkrętaka ≤ 2,5 mm. Podłącz wtyk USB‑A do hosta lub urządzenia. Trwale zintegrowany kabel eliminuje potrzebę stosowania dodatkowych adapterów lub lutowania. Upewnij się, że warstwa izolacyjna EVA styka się z powierzchnią przewodzącą, aby zmniejszyć ryzyko zwarcia podczas umieszczania.

Zalecenia

Adapter należy stosować do połączeń tymczasowych lub testowych; w przypadku stałych instalacji postępuj zgodnie z wytycznymi producenta urządzenia. Nie przekraczaj prądu znamionowego 0,7 A na styk i utrzymuj temperaturę pracy w zakresie od –20 °C do +105 °C. Przed podłączeniem napięcia VBUS USB (5 V DC) sprawdź poprawność przypisania zacisków.
