WAGO 2016-1304 TOPJOB S Zacisk przelotowy, 4-przewodowy, 16 mm², 800 V, szary

WAGO 2016-1304 to wysokiej jakości zacisk przelotowy z serii TOPJOB S, zaprojektowany do niezawodnych i wydajnych połączeń elektrycznych. Dzięki technologii połączeń CAGE CLAMP® S z wciskanym przewodem zapewnia szybkie i beznarzędziowe okablowanie dla przewodów litych i linkowych. Ten 4-przewodowy, 1-potencjałowy zacisk jest przystosowany do napięcia 800 V i prądu 76 A, co czyni go odpowiednim do szerokiego zakresu zastosowań w automatyce przemysłowej i budynkowej.

Zalety

Wciskanie przewodu skraca czas instalacji; kompaktowa konstrukcja oszczędza miejsce na szynie DIN-35; połączenia odporne na wibracje i bezobsługowe; wysoka odporność termiczna i klasa palności UL 94 V-0 dla bezpieczeństwa.

Zastosowanie

• Szafy sterownicze i rozdzielnice
• Automatyka budynkowa i systemy oświetleniowe
• Maszyny i urządzenia przemysłowe
• Rozdzielnice zasilania i puszki przyłączeniowe

Kluczowe specyfikacje

• Typ zacisku: Zacisk przelotowy
• Seria: TOPJOB S
• Liczba przewodów: 4
• Liczba potencjałów: 1
• Technologia połączeń: CAGE CLAMP® S
• Rodzaj uruchamiania: Wciskany
• Przekrój znamionowy: 16 mm² (AWG 6)
• Zakres przewodów litych: 0,5 ... 25 mm² (20 ... 4 AWG)
• Zakres przewodów linkowych: 0,5 ... 16 mm² (20 ... 6 AWG)
• Długość odizolowania: 18 ... 20 mm
• Typ montażu: Szyna DIN-35
• Kolor: Szary
• Napięcie znamionowe (EN): 800 V
• Napięcie udarowe znamionowe: 8 kV
• Prąd znamionowy (EN): 76 A
• Stopień zanieczyszczenia: 3
• Kategoria przepięciowa: III
• Materiał izolacji: Poliamid (PA 66)
• Klasa palności: UL 94 V-0
• Temperatura pracy: -35 ... +105 °C

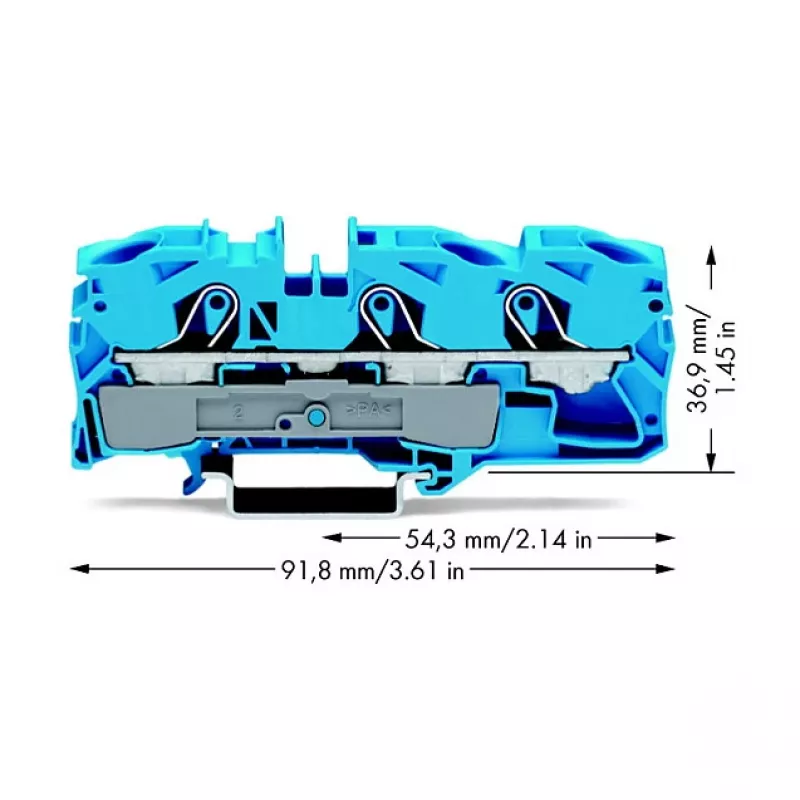

• Wymiary (SxWxG): 12 mm x 91,8 mm x 36,9 mm

Zalecenia

Aby uzyskać optymalną wydajność, należy stosować z oznacznikami i akcesoriami WAGO. Zapewnić odpowiednią długość odizolowania i prawidłowe włożenie przewodu dla bezpiecznych połączeń.
