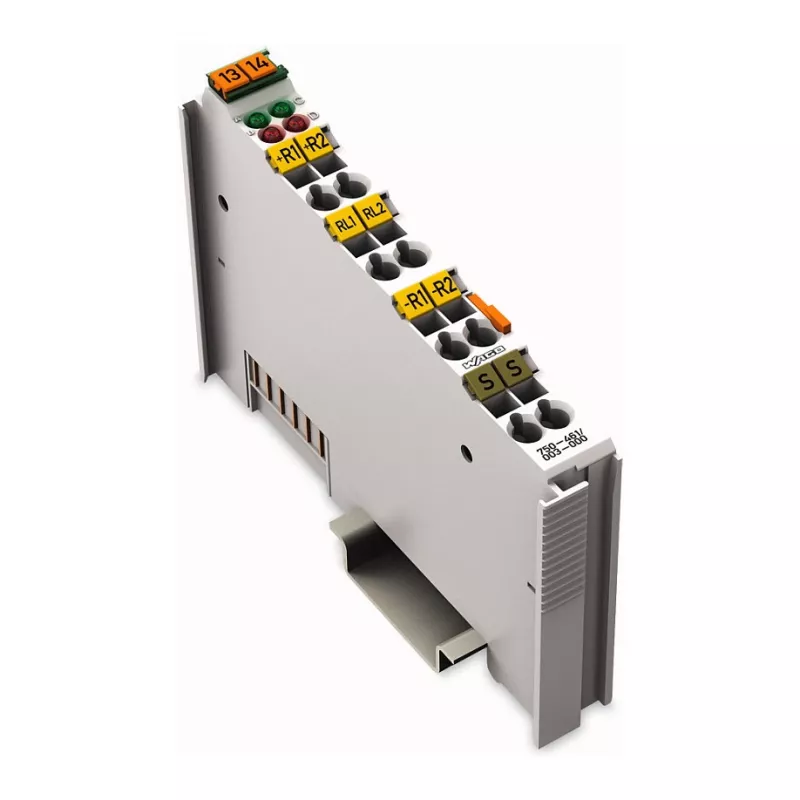

WAGO 750-461/003-000 2-Channel Analog Input Terminal 0.08-2.5 mm²

W automatyce przemysłowej niezawodne przechwytywanie sygnałów analogowych jest kluczowe dla precyzyjnego sterowania i monitorowania. Terminal wejść analogowych WAGO 750-461/003-000 2-Channel rozwiązuje ten problem, oferując kompaktowy moduł na szynę DIN, który konwertuje analogowe sygnały napięciowe lub prądowe na dane cyfrowe dla sterownika PLC. Dzięki technologii połączeń CAGE CLAMP® okablowanie jest szybkie, bezpieczne i bezobsługowe, nawet w trudnych warunkach środowiskowych.

Dla kogo jest przeznaczony

Ten terminal jest idealny dla integratorów systemów, producentów maszyn i inżynierów utrzymania ruchu, którzy muszą zintegrować czujniki analogowe — takie jak przetworniki temperatury, czujniki ciśnienia czy przepływomierze — z systemem I/O WAGO. Sprawdza się w aplikacjach automatyki fabrycznej, sterowania procesami, automatyki budynkowej i zarządzania energią, gdzie przestrzeń jest ograniczona, a niezawodność ma kluczowe znaczenie.

Główne cechy

• 2 kanały wejść analogowych, indywidualnie konfigurowalne dla napięcia lub prądu
• Szerokie zakresy wejściowe: 0-10 V, ±10 V, 0-5 V, ±5 V, 2-10 V, 1-5 V, 0-20 mA, 4-20 mA, ±20 mA
• Rozdzielczość 12-bitowa dla dokładnej konwersji sygnału
• Szybki czas konwersji 2 ms dla obu kanałów
• Beznarzędziowe połączenia CAGE CLAMP® dla przewodów litych lub linkowych o przekroju od 0,08 do 2,5 mm² (28-14 AWG)
• Izolacja elektryczna 500 V między stroną systemową a polową
• Kompaktowa konstrukcja: tylko 12 mm szerokości, oszczędza miejsce na szynie DIN
• Zasilanie systemowe 5 VDC, pobór prądu tylko 30 mA typowo
• Diagnostyka za pomocą diod LED dla każdego kanału

Specyfikacje

• Liczba wejść analogowych: 2
• Typ wejścia: Napięcie/Prąd (konfigurowalny)
• Zakresy napięciowe: 0-10 V, ±10 V, 0-5 V, ±5 V, 2-10 V, 1-5 V
• Zakresy prądowe: 0-20 mA, 4-20 mA, ±20 mA
• Rozdzielczość: 12 bitów
• Czas konwersji: 2 ms (dla 2 kanałów)
• Technologia połączeń: CAGE CLAMP®
• Przekrój przewodu: 0,08 - 2,5 mm² / 28 - 14 AWG (lity i linkowy)
• Napięcie zasilania systemu: 5 VDC (przez szynę systemową)
• Pobór prądu (system): 30 mA typowo
• Izolacja: 500 V (system/pole)
• Typ montażu: szyna DIN 35
• Temperatura pracy: 0 do +55 °C
• Stopień ochrony: IP20
• Konfiguracja: WAGO-I/O-PRO lub inne oprogramowanie PLC
• Szerokość danych: 2 x 16-bitowe dane wejściowe

Wskazówki

Podczas okablowania upewnij się, że zasilanie jest wyłączone, aby uniknąć uszkodzeń. Do sygnałów analogowych używaj ekranowanych przewodów skręcanych, aby zminimalizować zakłócenia. Moduł można wymieniać w trybie hot-swap, co pozwala na wymianę bez wyłączania całego węzła. Aby uzyskać najlepszą dokładność, skalibruj zakresy wejściowe za pomocą oprogramowania konfiguracyjnego.
