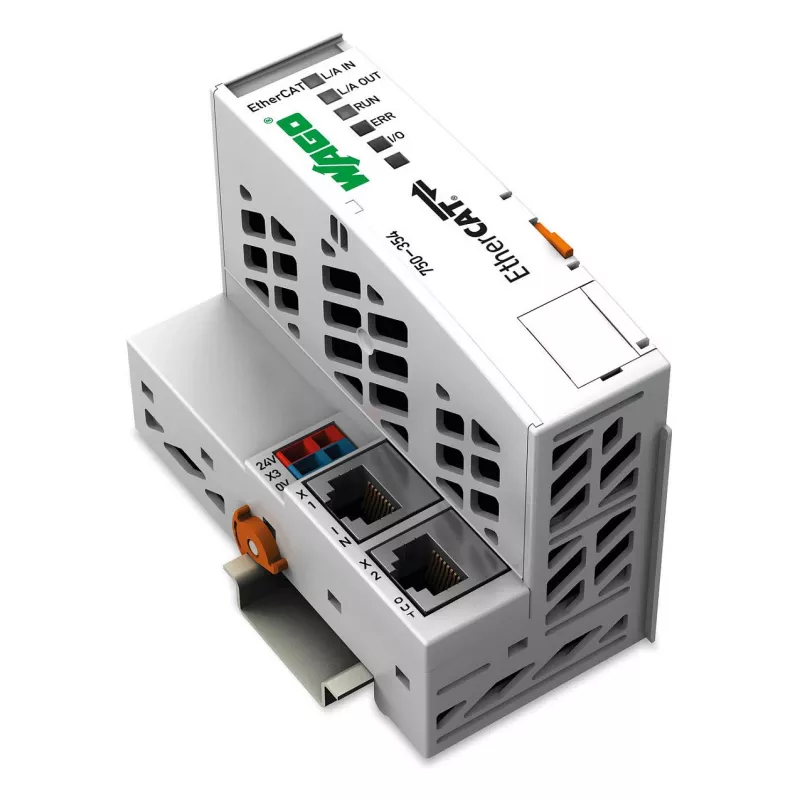

WAGO 750-354 EtherCAT Fieldbus Coupler, 100 Mbit/s, 24 VDC, DIN-rail

Łącznik magistrali EtherCAT WAGO 750-354 łączy sieć EtherCAT z kompaktowym systemem I/O WAGO. Dzięki szybkości transmisji 100 Mbit/s łącznik ten przesyła dane procesowe szybko i efektywnie, co czyni go idealnym do zastosowań w automatyce o wysokiej wydajności. Montowany bezpośrednio na szynie DIN 35, zapewnia solidną obudowę IP20 do instalacji w szafie sterowniczej.

Zalety

Łącznik obsługuje do 64 modułów I/O lokalnie, a z modułami rozszerzającymi magistralę można go rozbudować do 250. Zasilanie systemowe 24 VDC charakteryzuje się szerokim zakresem 18,5...30 V, co zapewnia stabilność pracy. Zintegrowana technologia połączeń CAGE CLAMP® zapewnia niezawodne, odporne na wibracje okablowanie zasilania obwodów.

Zastosowania

• Automatyka przemysłowa i sterowanie maszynami
• Systemy automatyki budynkowej
• Sieci sterowania procesami i monitorowania
• Rozproszone aplikacje I/O przez EtherCAT

Kluczowe specyfikacje

• Protokół komunikacyjny: EtherCAT
• Szybkość transmisji danych: 100 Mbit/s
• Liczba bezpośrednio podłączanych modułów I/O: 64 (do 250 z rozszerzeniem magistrali)
• Napięcie zasilania systemowego: 24 VDC (18,5...30 V)
• Prąd zasilania obwodów: 10 A
• Pobór prądu (wewnętrzny): 100 mA przy 24 V
• Temperatura pracy: 0...55 °C
• Temperatura przechowywania: -40...85 °C
• Typ montażu: szyna DIN 35
• Klasa ochrony: IP20
• Materiał obudowy: poliwęglan, poliamid 6.6
• Wymiary (S x W x G): 49,5 x 96,8 x 71,9 mm
• Waga: 102,88 g

Zalecenia

Aby uzyskać kompletny węzeł EtherCAT, połącz ten łącznik z odpowiednimi modułami I/O WAGO oraz modułem rozszerzającym magistralę, jeśli wymaganych jest więcej niż 64 kanałów. Upewnij się, że zasilacz jest odpowiednio dobrany do całkowitego prądu obwodów, i przestrzegaj wymagań instalacyjnych dotyczących izolacji PELV.
