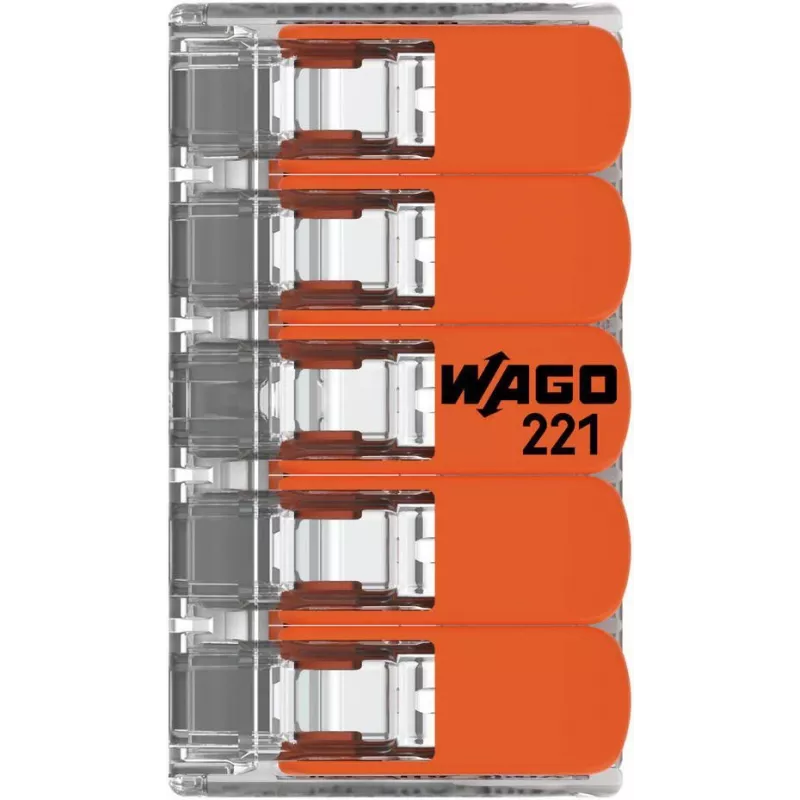

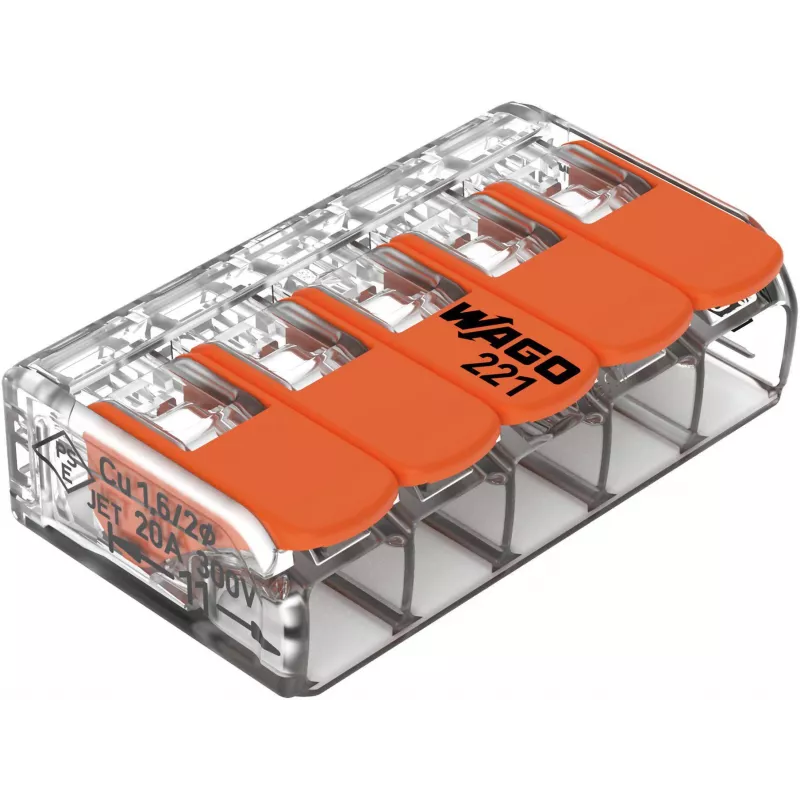

WAGO 221-415 COMPACT Złączka do przewodów 5-żyłowa, 0,2-4 mm², 25 sztuk

Instalacje elektryczne często wymagają niezawodnych połączeń bez użycia narzędzi, które oszczędzają czas i miejsce, zwłaszcza przy łączeniu wielu przewodów różnego typu. Złączka WAGO 221-415 COMPACT spełnia to wymaganie dzięki rozwiązaniu z 5 przewodami i dźwignią, które obsługuje przewody sztywne, linkowe i wielodrutowe o przekroju od 0,2 do 4 mm² (24–12 AWG). Przezroczysta obudowa i pomarańczowe dźwignie zapewniają natychmiastową wizualną kontrolę prawidłowego podłączenia, a technologia CAGE CLAMP® gwarantuje połączenia odporne na wibracje i bezobsługowe. Opakowanie zawiera 25 złączek, idealnych do puszek rozdzielczych, obwodów oświetleniowych i instalacji budowlanych, gdzie kompaktowość i bezpieczeństwo są priorytetem.

Dla kogo

Elektrycy, monterzy rozdzielnic i technicy utrzymania ruchu, którzy potrzebują szybkiego i bezpiecznego sposobu łączenia wielu przewodów bez śrub i zaciskania. Jest równie odpowiednia dla profesjonalnych wykonawców pracujących przy projektach mieszkaniowych lub komercyjnych, jak i dla majsterkowiczów zajmujących się naprawami elektrycznymi w domu. Konstrukcja 5-drożna jest idealna do rozprowadzania zasilania do wielu odgałęzień, takich jak zestawy oświetleniowe czy obwody gniazd, gdzie miejsce w puszkach rozdzielczych jest ograniczone.

Najważniejsze cechy

• Łączy 5 przewodów dowolnego typu: sztywne, linkowe i wielodrutowe
• Szeroki zakres zaciskania: 0,2–4 mm² (24–12 AWG) dla sztywnych/linkowych, 0,14–4 mm² dla wielodrutowych
• Obsługa bez narzędzi dzięki pomarańczowym dźwigniom – nie potrzeba wkrętaka
• Przezroczysta obudowa umożliwia wizualną kontrolę wsunięcia i zaciśnięcia przewodu
• Sprężynowe połączenie CAGE CLAMP® jest bezobsługowe i odporne na wibracje
• Znamionowe napięcie 450 V i prąd 32 A, odpowiednie do większości zastosowań w instalacjach budowlanych
• Kompaktowe wymiary oszczędzają miejsce w puszkach rozdzielczych i obudowach
• Opakowanie 25 złączek do ekonomicznego zastosowania masowego

Specyfikacje

• Liczba przewodów: 5
• Typy przewodów: sztywne, linkowe, wielodrutowe

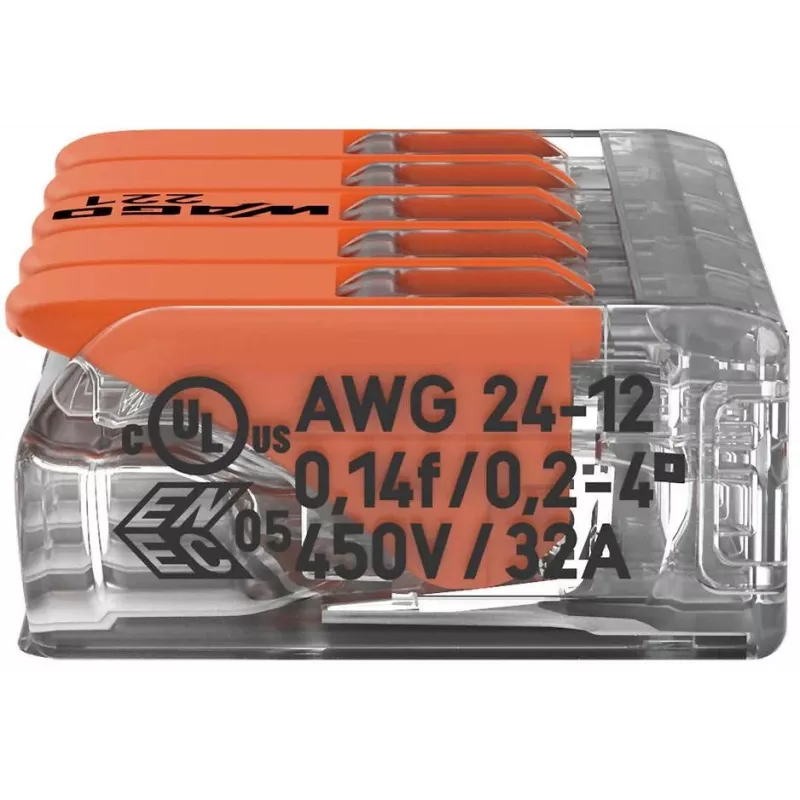

• Przekrój (sztywne/linkowe): 0,2 – 4 mm² (AWG 24 – 12)
• Przekrój (wielodrutowe): 0,14 – 4 mm² (AWG 24 – 12)
• Napięcie znamionowe (EN): 450 V
• Znamionowe napięcie udarowe: 4 kV
• Prąd znamionowy (EN): 32 A
• Technologia połączenia: CAGE CLAMP®
• Typ uruchamiania: dźwignia

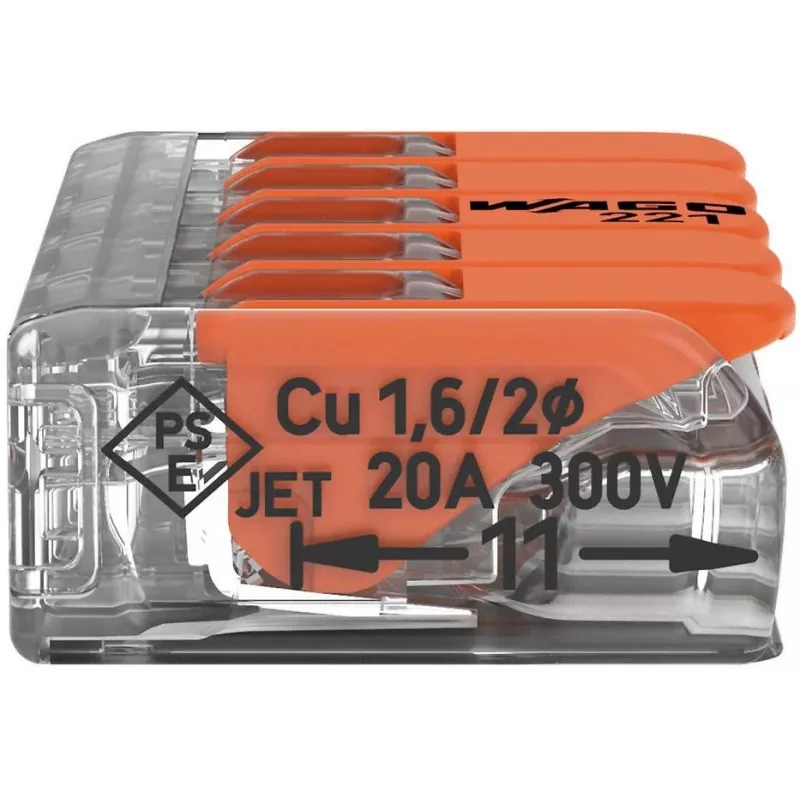

• Długość zdejmowania izolacji: 11 mm / 0,43 cala
• Stopień zanieczyszczenia: 2
• Materiał obudowy: poliwęglan (PC)
• Materiał styków: miedź elektrolityczna (Cu), cynowana
• Klasa palności: UL94 V2
• Kolor: przezroczysta obudowa, pomarańczowe dźwignie
• Maks. temperatura otoczenia podczas pracy: 85 °C
• Liczba sztuk w opakowaniu: 25

Wskazówki

Zawsze zdejmuj izolację z przewodów na zalecaną długość 11 mm, aby zapewnić bezpieczne połączenie. W przypadku przewodów wielodrutowych upewnij się, że wszystkie druciki są całkowicie wsunięte do zacisku przed zamknięciem dźwigni. Przezroczysta obudowa pozwala zweryfikować, czy przewód jest prawidłowo osadzony na ograniczniku. W przypadku stosowania w wilgotnym środowisku lub na zewnątrz, umieść złączkę w odpowiedniej puszce rozdzielczej, aby zachować stopień ochrony IP instalacji. Nieużywane złączki przechowuj w suchym miejscu, aby zapobiec zanieczyszczeniu punktów zaciskania.
