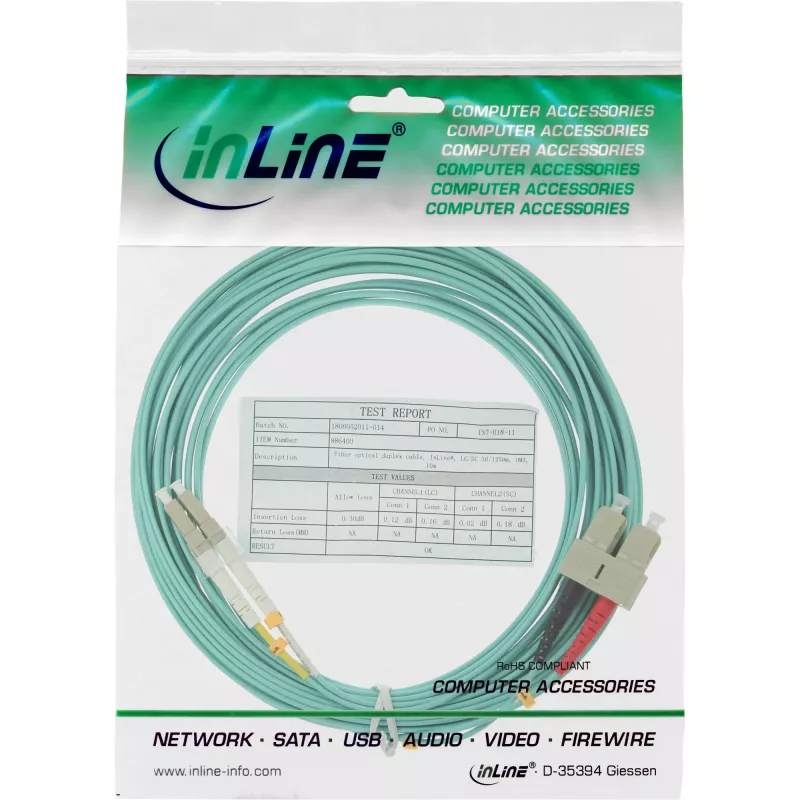

InLine Fiber Optical Duplex kabel LC/SC 50/125µm OM3 10m

Kabel światłowodowy duplex InLine LC/SC 50/125µm OM3 10m to wielomodowy kabel światłowodowy zaprojektowany do niezawodnej, szybkiej transmisji danych na krótkie i średnie odległości. Posiada złącze LC na jednym końcu i złącze SC na drugim, obsługując pracę w trybie duplex do jednoczesnego wysyłania i odbierania kanałów. Profil rdzenia/płaszcza 50/125 µm oraz klasyfikacja OM3 zapewniają zoptymalizowaną przepustowość dla 10 Gigabit Ethernet i podobnych zastosowań sieciowych, a długość 10 m zapewnia elastyczność przy łączeniu między szafami sprzętowymi, przełącznikami i transceiverami.

Zalety

Ten kabel światłowodowy zapewnia stałą wydajność optyczną dzięki specyfikacji wielomodowej OM3 i rdzeniowi 50/125 µm, oferując niższe tłumienie i wyższą przepustowość modalną w porównaniu z włóknami wielomodowymi niższej klasy. Konfiguracja duplex LC na SC upraszcza łączenie w środowiskach z mieszanym sprzętem, gdzie stosowane są różne typy złączy. Jego standaryzowane typy złączy i sprawdzona geometria włókna sprawiają, że instalacja jest prosta, a konserwacja przewidywalna.

Zastosowanie

• Łącza 10 Gigabit Ethernet w centrach danych i sieciach korporacyjnych
• Połączenia między przełącznikami, panelami krosowymi i transceiverami
• Okablowanie szkieletowe i poziome na krótkie i średnie odległości
• Testowanie optyczne wielomodowe i integracja sprzętu

Kluczowe specyfikacje

• Typ włókna: Wielomodowy
• Średnica rdzenia/płaszcza: 50/125 µm
• Klasyfikacja OM: OM3

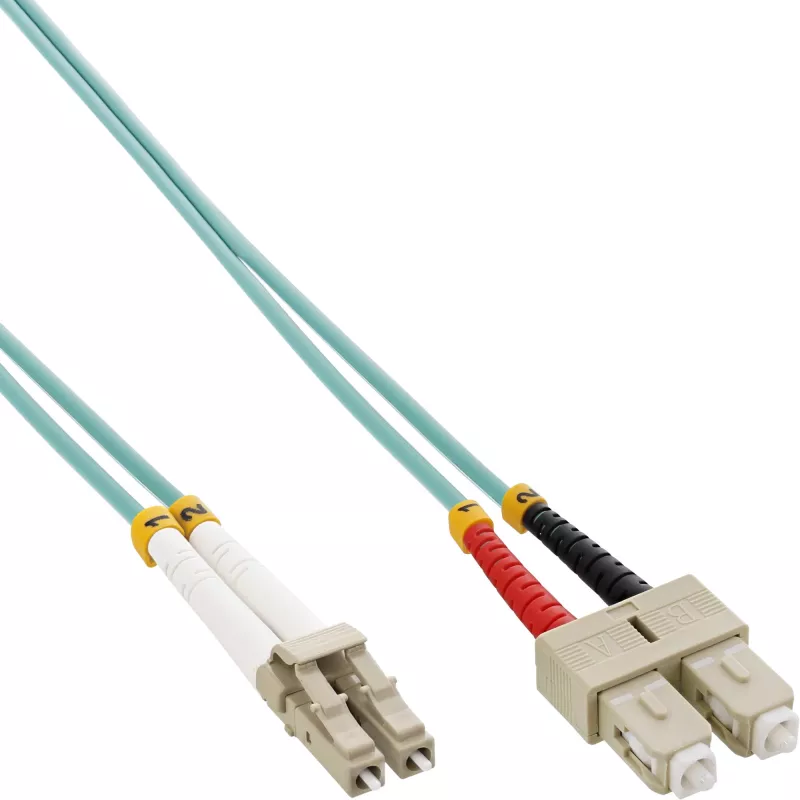

• Złącze A: LC duplex
• Złącze B: SC duplex
• Długość: 10 m
• Możliwość duplex: Pełny duplex (oddzielne włókna nadawcze i odbiorcze)
• Płaszcz kabla: Elastyczny płaszcz odpowiedni do zastosowań wewnętrznych (standardowa klasa wewnętrzna)

Jak używać

Przed instalacją sprawdź czystość powierzchni czołowych złączy i w razie potrzeby wyczyść odpowiednimi narzędziami do czyszczenia włókien. Poprowadź 10-metrowy kabel między urządzeniami, unikając ostrych zagięć i ciasnych promieni; zachowaj minimalny promień gięcia zalecany dla włókna wielomodowego. Podłącz końcówkę LC do urządzeń lub modułów z portami LC, a końcówkę SC do urządzeń lub paneli krosowych z portami SC, zapewniając prawidłowe wyrównanie kanałów nadawczych i odbiorczych dla łączy duplex. Po instalacji zweryfikuj wydajność łącza za pomocą optycznego sprzętu testowego lub diagnostyki sieciowej, aby potwierdzić oczekiwane poziomy sygnału i przepustowość.

Zalecenia

Przechowuj i obchodź się z kablem, trzymając za płaszcz, a nie za złącza, aby zapobiec uszkodzeniu powierzchni czołowych. Unikaj przekraczania minimalnego promienia gięcia kabla i trzymaj zaślepki na złączach, gdy nie są używane. W przypadku łączy krytycznych przeprowadź testy end-to-end po instalacji i udokumentuj wartości strat łącza do przyszłej konserwacji.
