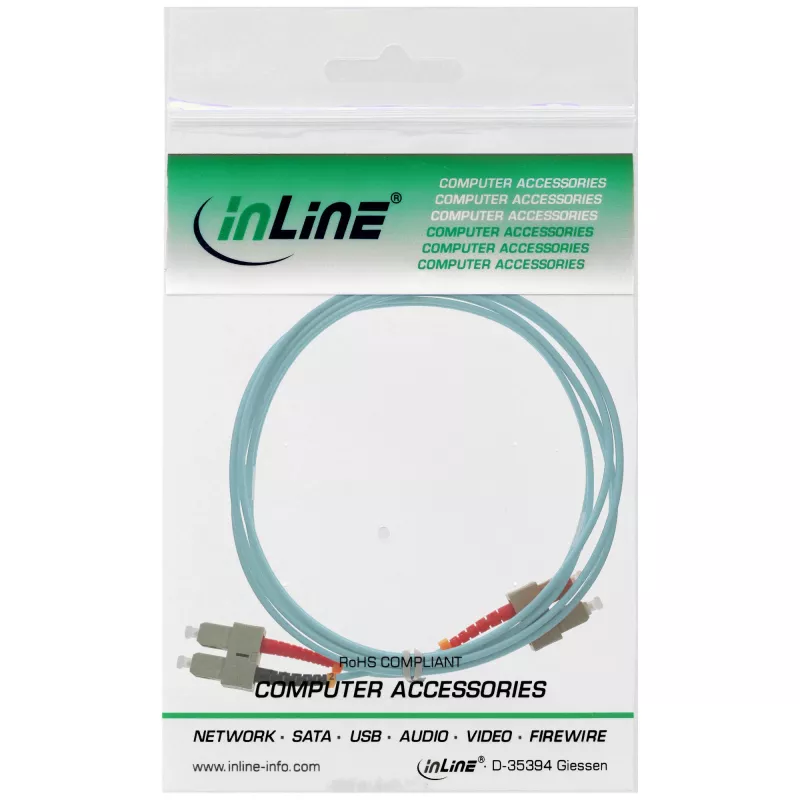

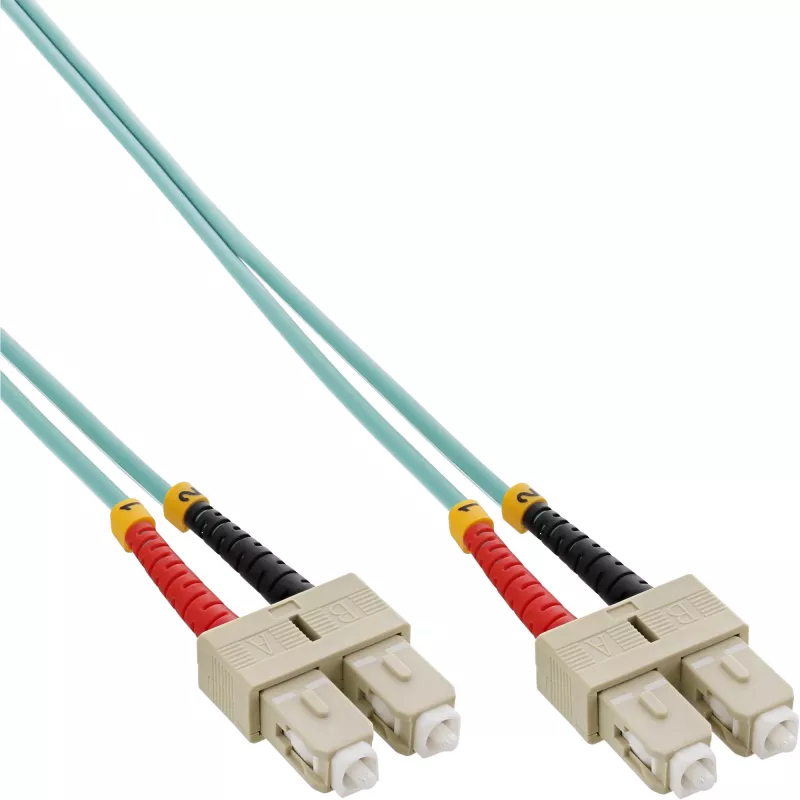

InLine Fiber Optical Duplex kabel SC/SC 50/125µm OM3 7.5m

Ten kabel światłowodowy duplex InLine SC/SC 50/125µm OM3 o długości 7,5 m to wielomodowy kabel krosowy zaprojektowany do szybkiej, dwukierunkowej transmisji danych na krótkich i średnich dystansach. Kabel wykorzystuje włókno OM3 o strukturze rdzenia/płaszcza 50/125 µm oraz złącza SC duplex na obu końcach, zapewniając niezawodne połączenia dla urządzeń sieciowych, przełączników, konwerterów mediów i aktywnych urządzeń optycznych. Długość 7,5 metra zapewnia równowagę między zasięgiem a elastycznością w połączeniach między szafami lub pomieszczeniami, zachowując integralność sygnału w zastosowaniach wymagających niskiej tłumienności wtrąceniowej i kontrolowanej szerokości pasma modalnego.

Zalety

Konstrukcja wielomodowa OM3 zapewnia większą przepustowość i lepszą wydajność zoptymalizowaną pod kątem pracy z laserem w porównaniu do wcześniejszych klas włókien wielomodowych, umożliwiając zwiększoną przepustowość w przypadku 10 Gigabit Ethernet i innych szybkich zastosowań w obsługiwanym zasięgu. Zakończenie duplex SC/SC umożliwia proste łączenie push-pull i stabilne ustawienie optyczne. Długość 7,5 m zmniejsza potrzebę stosowania dodatkowego okablowania krosowego, a znormalizowany rozmiar rdzenia 50/125 µm zapewnia kompatybilność z powszechnymi nadajnikami-odbiornikami wielomodowymi i infrastrukturą okablowania. Zespół kablowy został zbudowany tak, aby zapewnić stałą wydajność optyczną i trwałość mechaniczną w typowych wewnętrznych środowiskach sieciowych.

Zastosowanie

• Łącza 10 Gigabit Ethernet w centrach danych, serwerowniach i szafach telekomunikacyjnych
• Połączenia krosowe między przełącznikami, routerami i nadajnikami-odbiornikami optycznymi
• Łączenie aktywnych urządzeń, takich jak konwertery mediów i moduły optyczne
• Okablowanie strukturalne, w którym wymagana jest wydajność wielomodowa OM3

Kluczowe specyfikacje

• Typ włókna: wielomodowe OM3
• Średnica rdzenia / płaszcza: 50/125 µm
• Typ złącza: SC duplex na obu końcach (SC/SC)
• Długość: 7,5 m
• Tryb: duplex (pary dwukierunkowe)
• Typowe zastosowania: 10GbE i łącza optyczne wielomodowe

Sposób użycia

Przed podłączeniem sprawdź oba złącza SC i porty współpracujące, aby upewnić się, że są czyste i wolne od kurzu. Dopasuj złącze SC duplex do portu urządzenia i wsuń je, aż zatrzaśnie się na swoim miejscu; upewnij się, że jest ono dobrze osadzone, aby zminimalizować straty odbiciowe. Poprowadź kabel, zachowując łagodne łuki i unikając ostrych zgięć lub ściskania, które mogłyby zwiększyć tłumienie. Aby odłączyć, naciśnij zatrzask złącza SC (jeśli występuje) i pociągnij prosto. Organizując wiele kabli, stosuj systemy zarządzania okablowaniem, aby zapobiec naprężeniom końcówek złączy i zachować promień gięcia zgodnie z najlepszymi praktykami dla włókien wielomodowych.

Zalecenia

Używaj narzędzi do czyszczenia włókien światłowodowych i sprzętu inspekcyjnego podczas podłączania do wrażliwych nadajników-odbiorników, a nieużywane złącza przechowuj z ochronnymi nakładkami przeciwpyłowymi. Ograniczaj ciasne zagięcia i chroń kabel przed naprężeniami mechanicznymi; postępuj zgodnie z wytycznymi dla włókien wielomodowych OM3, aby osiągnąć oczekiwaną przepustowość i długości łączy dla wdrożeń 10 Gigabit Ethernet.
