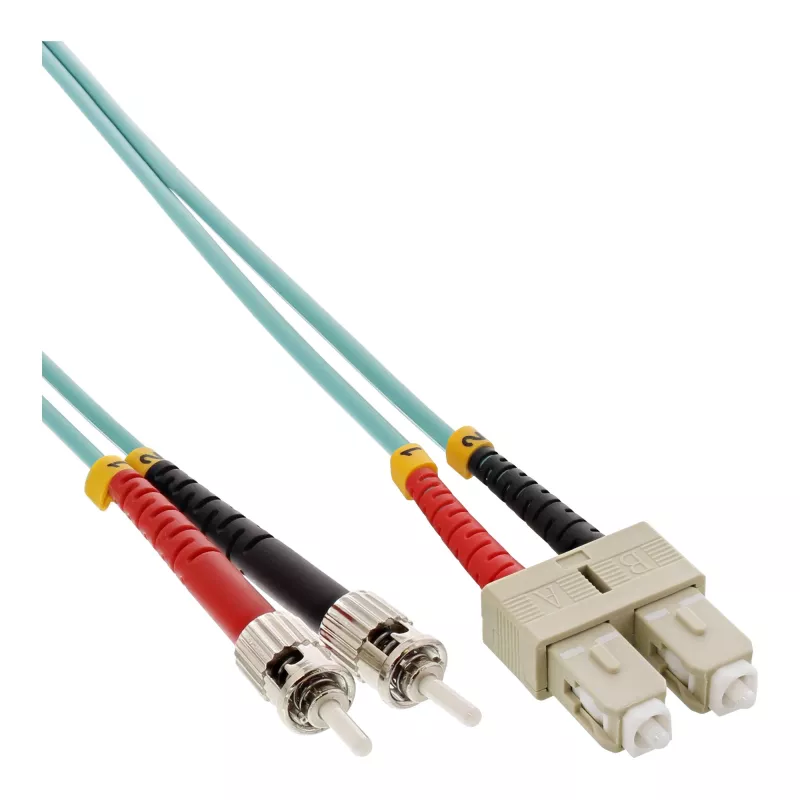

InLine Fiber Optical Duplex kabel SC/ST 50/125µm OM3 1m

Kabel światłowodowy duplex InLine SC/ST 50/125µm OM3 1m to wielomodowy kabel krosowy zaprojektowany do pełnodupleksowych połączeń światłowodowych między urządzeniami sieciowymi. Wykorzystuje średnicę rdzenia/płaszcza 50/125 µm oraz szkło klasy OM3, aby obsługiwać szerokopasmową transmisję wielomodową. Format duplex zapewnia dwa włókna w jednej osłonie z interfejsami złączy SC na jednym końcu i złączami ST na drugim, umożliwiając kompatybilność ze sprzętem wykorzystującym te powszechne typy złączy. Długość kabla 1 metr jest odpowiednia do krótkich połączeń w szafach, panelach krosowych i między urządzeniami znajdującymi się blisko siebie, zachowując integralność sygnału dla łączy o wysokiej prędkości.

Zalety

Ten wielomodowy kabel duplex OM3 oferuje niską tłumienność wtrąceniową i stałą wydajność wielomodową dla łączy krótkiego i średniego zasięgu. Połączenie złączy SC i ST umożliwia podłączanie różnych transceiverów lub urządzeń starszego typu bez dodatkowych adapterów. Średnica rdzenia 50/125 µm i specyfikacja OM3 wspierają wyższą przepustowość modalną i są odpowiednie do zastosowań wymagających 10 Gigabit Ethernet i innych szybkich protokołów wielomodowych. Kompaktowa konstrukcja duplex upraszcza zarządzanie kablami w gęstych instalacjach.

Zastosowanie

• Łączenie przełączników sieciowych z panelami krosowymi w centrach danych i serwerowniach
• Podłączanie transceiverów wielomodowych, konwerterów mediów i urządzeń starszego typu z portami SC lub ST
• Krótkodystansowe szybkie łącza, takie jak 10 Gigabit Ethernet przez światłowód wielomodowy
• Konfiguracje laboratoryjne, szafy telekomunikacyjne i połączenia sprzętu montowanego w szafach

Kluczowe specyfikacje

• Typ włókna: Wielomodowy OM3
• Średnica rdzenia/płaszcza: 50/125 µm
• Złącze A: SC duplex
• Złącze B: ST duplex
• Długość: 1 m
• Konstrukcja duplex: dwa włókna w jednym płaszczu
• Typowe zastosowania: szybkie łącza wielomodowe, wsparcie dla 10 GbE
• Płaszcz: elastyczna osłona odpowiednia do krosowania wewnątrz pomieszczeń

Jak używać

Zlokalizuj porty SC i ST na urządzeniach, które mają być połączone, i upewnij się, że oba końce są czyste i wolne od kurzu przed podłączeniem. Włóż koniec SC duplex do portu SC, aż zatrzaśnie się, a koniec ST duplex włóż, wyrównując złącze bagnetowe i przekręć, aby zablokować. Upewnij się, że prowadzenie kabla nie przekracza zalecanego promienia gięcia dla włókna wielomodowego i unikaj zgniatania lub ostrych zagięć. Po podłączeniu przetestuj łącze za pomocą odpowiednich narzędzi diagnostycznych sieci lub sprzętu do testowania włókien, aby potwierdzić ciągłość optyczną i dopuszczalne wartości tłumienia.

Zalecenia

Aby zapewnić niezawodną wydajność, chroń powierzchnie czołowe złączy, gdy nie są używane, używaj narzędzi do czyszczenia włókien przed podłączeniem i unikaj nadmiernego zginania lub naprężeń mechanicznych. Używaj tego 1-metrowego kabla duplex OM3 do krótkich połączeń krosowych i łącz go z kompatybilnymi transceiverami wielomodowymi oraz urządzeniami przystosowanymi do złączy SC lub ST, aby utrzymać optymalną jakość sygnału.
