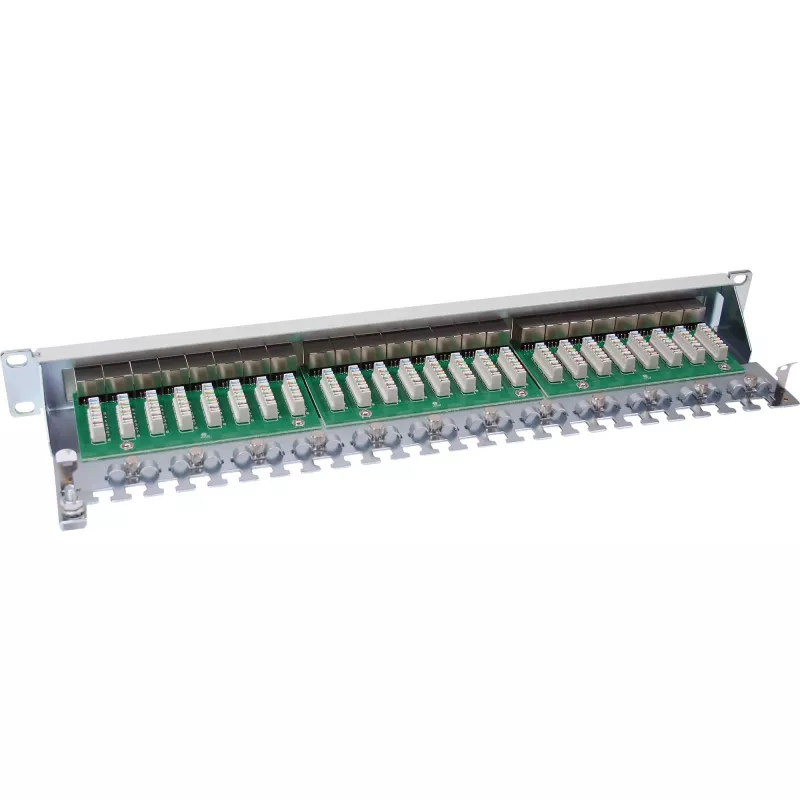

InLine Patch Panel Cat.6 24 Port 19 cali 1U jasnoszary RAL7035

InLine Patch Panel Cat.6 24 Port 19" 1U jasnoszary RAL7035 to w pełni ekranowany panel krosowy o wysokości 1U, wyposażony w 24 porty RJ-45 obsługujące okablowanie kat.6. Do zakończenia do 24 kabli instalacyjnych wykorzystuje złącza szczelinowe LSA, a dla ułatwienia identyfikacji posiada kolejno ponumerowane porty RJ45. Dzięki konstrukcji o połowie wysokości dwa takie panele mogą zapewnić 48 portów w obrębie jednej jednostki rack, a metalowa obudowa otwiera się i zamyka w prosty sposób za pomocą radełkowanych śrub z tyłu.

Zalety

W pełni ekranowana konstrukcja zmniejsza zakłócenia elektromagnetyczne, poprawiając integralność sygnału. Złącza szczelinowe LSA umożliwiają bezpieczne i wspomagane narzędziowo zakończenie kabli. Kolejna numeracja portów upraszcza dokumentację i zarządzanie okablowaniem. Format o połowie wysokości pozwala na dużą gęstość portów w ograniczonej przestrzeni rack, a wykończenie w kolorze jasnoszarym RAL7035 nadaje neutralny wygląd pasujący do większości środowisk sprzętowych.

Zastosowanie

• Strukturalne okablowanie sieciowe w serwerowniach i szafach komunikacyjnych
• Połączenia poziome i krosowe kat.6 dla sieci biurowych
• Środowiska wymagające dużej gęstości portów w ograniczonej przestrzeni rack

Kluczowe dane techniczne

• Marka: InLine
• Model / MPN: 76224
• EAN: 4043718022304
• Porty: 24 RJ-45
• Kategoria: Kat.6
• Format: 19" 1U (konstrukcja o połowie wysokości; dwa panele zapewniają 48 portów w jednym U)
• Ekranowanie: w pełni ekranowany
• Typ złącza: szczelinowe LSA
• Kolor: jasnoszary RAL7035

Sposób użycia

Zamontuj panel krosowy w standardowym racku 19" za pomocą przednich otworów montażowych. Zakończ kable instalacyjne w złączach szczelinowych LSA zgodnie ze standardowymi schematami okablowania kat.6, przestrzegając właściwej kolejności par i ograniczeń dotyczących rozkręcania par. Zamknij obudowę i zabezpiecz ją tylnymi radełkowanymi śrubami. Podłącz kable krosowe do przednich portów RJ45, używając kolejnych numerów portów do dopasowania z dokumentacją i portami aktywnego sprzętu.

Zalecenia

Przestrzegaj standardowych praktyk instalacji kat.6: utrzymuj długości kabli w określonych limitach, zachowaj skręt par jak najbliżej miejsca zakończenia oraz stosuj odpowiednie środki ciągłości ekranowania przy integracji z ekranowanym okablowaniem i rackami.
