InLine RMA-0042 niekategoryzowany InLine RMA-0042 RMA-22-A68-BAX-N1 Triton

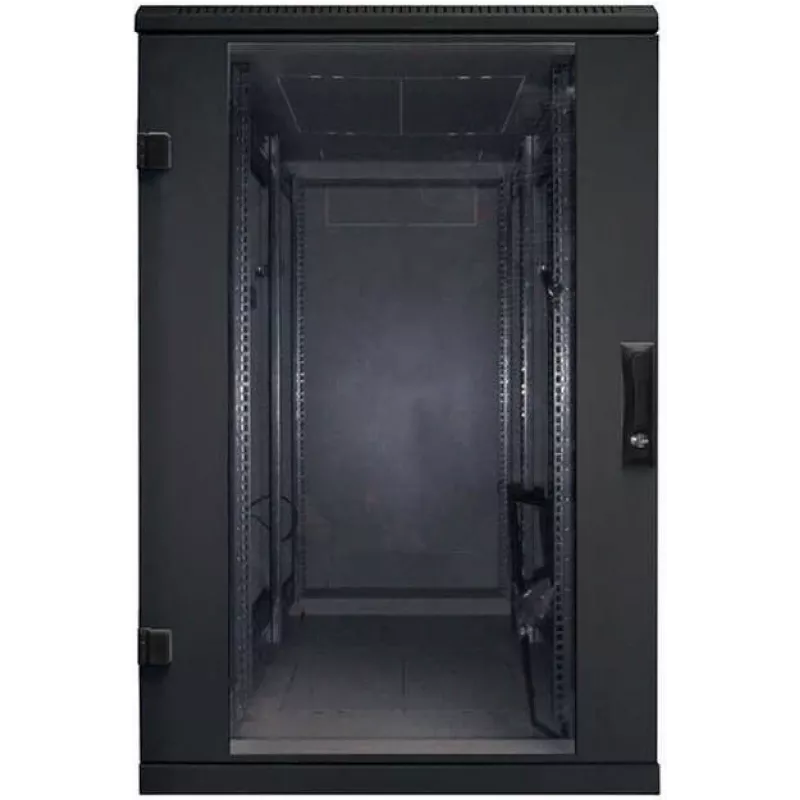

Spawana szafa dystrybucyjna wolnostojąca z demontowalnymi panelami bocznymi i tylnymi, IP20, nośność 800 kg Nowa generacja serii wolnostojących szaf dystrybucyjnych N1 RMA wykorzystuje innowacyjne elementy w konstrukcji ramy, które umożliwiają większą nośność 800 kg dla wszystkich rozmiarów przy zachowaniu wytrzymałości konstrukcji. Wysoka stabilność konstrukcji RMA ma niezawodną spawaną konstrukcję. Wysoka jakość wykonania i najnowsze technologie zapewniają doskonały wygląd szafy. Drzwi podwójne są wyposażone w zawiasy wtykowe. Elastyczne otwieranie drzwi System zawiasów umożliwia otwieranie drzwi o prawie 180°. Drzwi można łatwo zdemontować i zmienić kierunek ich otwierania. Uchwyty dźwigniowe Triton Produkujemy własne obrotowe uchwyty dźwigniowe do szaf wolnostojących. Po wymianie modułu plastikowego (nie dołączonego do zestawu akcesoriów) można również zastosować wkładkę półcylindryczną (opcjonalne akcesorium). Patent: PUV 2013-27443 Regulowane pionowe szyny z zaczepami Pionowe szyny rackowe 19" są bezstopniowo regulowane w głębokości obudowy. Ułatwia to montaż komponentów i zarządzanie okablowaniem. Demontowalne panele boczne i tylne RMA ma spawaną ramę i demontowalne panele boczne. Podobnie jak panel tylny, są one standardowo mocowane do ramy za pomocą zamków jednakowych. Specjalne drzwi do jednostek wentylacyjnych Do tego typu szafy dystrybucyjnej można zamówić specjalne drzwi z pełnej blachy do montażu jednostek wentylacyjnych RAx-CH-X0x-X3. Więcej informacji można znaleźć w sekcji Aktywna wentylacja. Panele wyłamywane Wpusty kablowe w tylnej części szafy dystrybucyjnej są wyposażone w wyłamywane zaślepki. Można je uszczelnić przed kurzem za pomocą szczotki uszczelniającej. Plastikowa ramka chroni kable przed uszkodzeniem (oba elementy są dołączone do zestawu akcesoriów). Otwór na jednostkę wentylacyjną Duży otwór z wyłamywanym panelem umożliwia montaż i demontaż panelu wentylatora Triton od zewnątrz bez użycia śrub. Kółka, stopki poziomujące, cokół Szafę dystrybucyjną można zainstalować na stopkach poziomujących (część zestawu akcesoriów) z opcjonalnym wyposażeniem w cokoły, kółka lub kółka o dużej nośności z ramą nośną w razie potrzeby. Panel tylny Demontowalne panele boczne i tylne mają standardowo te same jednakowe zamki co drzwi przednie. Otwory wentylacyjne w ramie Szafy dystrybucyjne RMA mają otwory wentylacyjne w ramie, które zapewniają dopływ powietrza chłodzącego do zainstalowanych komponentów. Chłodzenie można wspomóc, instalując jednostkę wentylacyjną. Uziemienie Wszystkie demontowalne części są ze sobą połączone i uziemione zgodnie z odpowiednimi wymaganiami norm. Rama Flex (dotyczy szaf o szerokości 800 mm) System umożliwia instalację regulowanych pionowych szyn montażowych w rozstawie 19", 21" i 23", w zależności od zastosowanej technologii. Środkowa para pionowych szyn montażowych Do szaf dystrybucyjnych o głębokości powyżej 800 mm standardowo dostarczamy trzecią parę pionowych szyn montażowych, które dzięki otwartemu profilowi nie przeszkadzają w montażu głębszych komponentów. Krótsze komponenty można przymocować do środkowych pionowych szyn za pomocą różnego rodzaju podpór (opcjonalne akcesoria). Rama obrotowa Szafy RMA i RZA o szerokości 800 mm mogą być wyposażone w ramę obrotową o nośności 150 kg. Maksymalna głębokość montażowa dla akcesoriów 19" wynosi 330 mm. 19-calowa szafa dystrybucyjna wolnostojąca o stopniu ochrony IP20 Szafa dystrybucyjna zawiera 4 (6 w przypadku szaf głębszych niż 800 mm) regulowane pionowe szyny z zaczepami do montażu komponentów. Konstrukcja szafy: spawana konstrukcja stalowa z demontowalnymi ścianami, jedno- lub dwuskrzydłowe drzwi w wersji z pełnej blachy, perforowanej (80% i 86% przepływu powietrza) lub szklanej z hartowanego szkła o grubości 4 mm. Można je zamontować z przodu lub z tyłu szafy. Maksymalne dopuszczalne obciążenie pojedynczych drzwi wynosi 20 kg. Minimalna grubość powłoki wynosi 65 µm. Szafy te są przeznaczone do instalacji systemów danych i telekomunikacji oraz ich systemów dystrybucyjnych. Rama dystrybucyjna i wszystkie demontowalne części (panele boczne i tylne, drzwi itp.) są połączone przewodami uziemiającymi, które muszą być prawidłowo zamocowane i podłączone przez cały okres użytkowania obudowy. W podstawie szafy dystrybucyjnej znajduje się śruba M8 jako główny punkt uziemiający. Wpusty kablowe z wyłamywanymi zaślepkami znajdują się na górze i na dole. Zalecane maksymalne obciążenie statyczne szafy dystrybucyjnej wynosi 800 kg przy użyciu stopek poziomujących lub cokołu. Materiał: hartowane szkło o grubości 4 mm, głęboko tłoczona blacha stalowa, części plastikowe, materiał montażowy.

• Jednostka wysokości: 22U
• Wysokość drzwi: 994mm
• Zalecane maksymalne obciążenie: 800kg
• Numer taryfy celnej: 8538100090
• Kolor: Czarny (RAL9005)
• Demontowalne panele boczne: Tak
• Demontowalny panel tylny: Tak
• Rozbieralny: Nie
• Wysokość (zewnętrzna): 1080mm
• Wysokość opakowania: 1,080m
• Drzwi przednie: Drzwi szklane, zawiasy lewe
• Zamek drzwi przednich: Zamek jednopunktowy, zamek bezpieczeństwa
• Panel boczny prawy: Pełna blacha, z dwoma zamkami bezpieczeństwa
• Panel boczny lewy: Pełna blacha, z dwoma zamkami bezpieczeństwa
• Panel/drzwi tylne: Pełna blacha, panel tylny, z dwoma zamkami bezpieczeństwa
• Zamek drzwi tylnych: Zamek bezpieczeństwa panelu tylnego
• Szerokość drzwi: 497mm
• Numer producenta: RMA-22-A68-BAX-N1
• Kod EAN: 8595105196564
• Długość opakowania: 0,800m
• Objętość opakowania: 0,5180m³
• Informacje o producencie: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Uwaga dotycząca produktu: Wysokość szafy jest podana bez uwzględnienia stopek poziomujących dostarczonych w zestawie akcesoriów. Po zamontowaniu tych stopek wymiar montażowy szafy zwiększa się o 24 do 35 mm.
• Maksymalny odstęp pionowych szyn: 717mm
• Kraj pochodzenia: Czechy
• W ofercie: Nie
• Mocno przeceniony: Nie
• Waga: 60,400kg
• Szerokość opakowania: 0,600m
• Marka: Tritón
• Szerokość: 600mm
• Klasa ochrony: IP20
• Głębokość: 800mm

Obsługa

Szafę należy zainstalować na stabilnej, równej powierzchni za pomocą dostarczonych stopek poziomujących lub opcjonalnych cokołów/kółek. Wyregulować pionowe szyny 19" na wymaganej głębokości i zamocować sprzęt za pomocą odpowiedniego sprzętu montażowego. Zdjąć panele boczne lub tylne w razie potrzeby, aby uzyskać dostęp do okablowania i instalacji; panele są mocowane do ramy za pomocą pasujących zamków. Do wprowadzania kabli z tyłu użyć wyłamywanych zaślepek i uszczelnić je dołączoną szczotką uszczelniającą, jeśli wymagana jest ochrona przed kurzem. Jeśli wymagane jest aktywne chłodzenie, zamontować kompatybilną jednostkę wentylacyjną Triton, wykorzystując otwór na panel wentylatora przeznaczony do montażu beznarzędziowego. Sprawdzić, czy wszystkie demontowalne panele są podłączone w celu prawidłowego uziemienia.

Zalecenia

Sprawdzić kompatybilność instalowanego sprzętu z głębokością szafy i dostępnym rozstawem szyn. Użyć dostarczonej ramki ochronnej kabli i szczotki uszczelniającej, aby zapobiec uszkodzeniom kabli i przedostawaniu się kurzu. W przypadku ciężkiego lub głębokiego sprzętu należy użyć środkowej pary szyn pionowych (jeśli są dostarczone) i w razie potrzeby zamontować opcjonalne ramy podporowe lub kółka o dużej nośności. Jeśli zainstalowany sprzęt generuje znaczną ilość ciepła, należy zainstalować odpowiednią jednostkę wentylacyjną.
