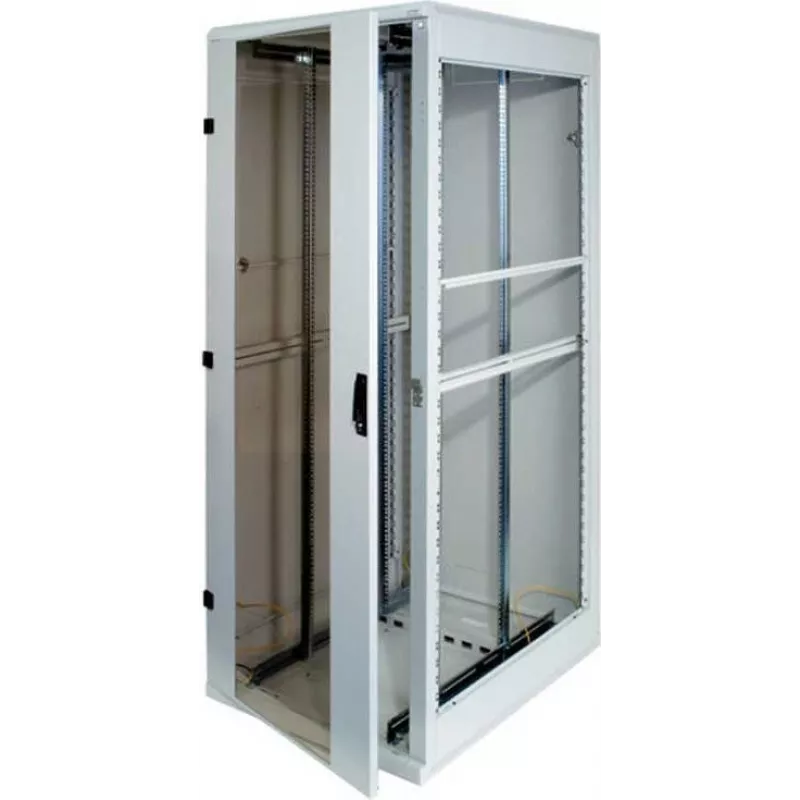

Wolnostojąca szafa rack Triton RMA-42-A89-CAX-N1 42U 800kg Szary

Spawana, wolnostojąca szafa dystrybucyjna z demontowalnymi panelami bocznymi i tylnymi, IP20, udźwig 800 kg. Nowa generacja serii N1 wolnostojących szaf dystrybucyjnych RMA wykorzystuje innowacyjne elementy konstrukcji ramy, które umożliwiają wyższy udźwig 800 kg dla wszystkich rozmiarów przy zachowaniu wytrzymałości konstrukcji. Wysoka stabilność konstrukcji. RMA ma niezawodną, spawaną konstrukcję. Wysoka jakość wykonania oraz najnowsze technologie zapewniają doskonały wygląd szafy. Drzwi dwuskrzydłowe są wyposażone w zawiasy wtykowe. Elastyczne otwieranie drzwi. System zawiasów umożliwia otwarcie drzwi o prawie 180°. Drzwi można łatwo zdemontować i zmienić kierunek otwierania. Dźwigniowe uchwyty Triton. Produkujemy własne obrotowe uchwyty dźwigniowe do szaf wolnostojących. Po wymianie modułu plastikowego (nie znajduje się w zestawie akcesoriów) można również zastosować półwkładkę bębenkową (opcjonalne akcesorium). Patent: PUV 2013-27443. Regulowane pionowe szyny montażowe. Pionowe szyny rack 19" są płynnie regulowane w głębokości obudowy. Ułatwia to instalację komponentów i zarządzanie okablowaniem. Demontowalne panele boczne i tylne. RMA ma spawaną ramę i demontowalne panele boczne. Podobnie jak panel tylny, są one standardowo mocowane do ramy za pomocą zamków jednego klucza. Specjalne drzwi do jednostek wentylacyjnych. Do tego typu szaf dystrybucyjnych można zamówić specjalne drzwi z litej blachy do montażu jednostek wentylacyjnych RAx-CH-X0x-X3. Więcej informacji można znaleźć w sekcji Wentylacja aktywna. Wyłamywalne panele. Przepusty kablowe w tylnej części szafy dystrybucyjnej są wyposażone w wyłamywalne zaślepki. Można je uszczelnić przed kurzem za pomocą listwy szczotkowej. Plastikowa ramka chroni kable przed uszkodzeniem (oba elementy znajdują się w zestawie akcesoriów). Otwór na jednostkę wentylacyjną. Duży otwór z wyłamywalnym panelem umożliwia montaż i demontaż panelu wentylatorowego Triton od zewnątrz bez użycia śrub. Kółka, stopki poziomujące, cokół. Szafę dystrybucyjną można ustawić na stopkach poziomujących (część zestawu akcesoriów), opcjonalnie stosując cokół, kółka lub kółka o dużej nośności z ramą nośną, jeśli jest to konieczne. Panel tylny. Demontowalne panele boczne i tylne standardowo są wyposażone w takie same zamki jednego klucza jak drzwi przednie. Szczeliny wentylacyjne w ramie. Szafy dystrybucyjne RMA posiadają szczeliny wentylacyjne w ramie, które umożliwiają dopływ chłodnego powietrza do zainstalowanych komponentów. Chłodzenie można wspomóc instalując jednostkę wentylacyjną. Uziemienie. Wszystkie demontowalne części są wzajemnie połączone i uziemione zgodnie z odpowiednimi wymaganiami norm. Elastyczna rama (dotyczy szaf dystrybucyjnych o szerokości 800 mm). System umożliwia montaż regulowanych pionowych szyn montażowych w rozstawach 19", 21" i 23", w zależności od zastosowanej technologii. Środkowa para pionowych szyn montażowych. W przypadku szaf dystrybucyjnych o głębokości powyżej 800 mm standardowo dostarczamy trzecią parę pionowych szyn montażowych, które dzięki otwartemu profilowi nie kolidują z instalacją głębszych komponentów. Krótsze komponenty można przymocować do środkowych pionowych szyn za pomocą różnych typów wsporników (akcesoria opcjonalne). Rama obrotowa. Szafy dystrybucyjne RMA i RZA o szerokości 800 mm mogą być wyposażone w ramę obrotową o udźwigu 150 kg. Maksymalna głębokość montażu akcesoriów 19" wynosi 330 mm. Wolnostojąca szafa dystrybucyjna 19" o stopniu ochrony IP20. Szafa dystrybucyjna zawiera 4 (6 w przypadku szaf głębszych niż 800 mm) regulowane pionowe szyny montażowe z zaczepami do instalacji komponentów. Konstrukcja szafy dystrybucyjnej: spawana konstrukcja stalowa z demontowalnymi ścianami, drzwi jedno- lub dwuskrzydłowe w wersji z litej blachy, perforowanej (przepływ powietrza 80% i 86%) lub szklanej z szybą bezpieczną o grubości 4 mm. Mogą być montowane z przodu lub z tyłu szafy dystrybucyjnej. Maksymalny dopuszczalny udźwig pojedynczych drzwi wynosi 20 kg. Minimalna grubość powłoki wynosi 65 µm. Szafy te są przeznaczone do instalacji systemów transmisji danych i telekomunikacyjnych oraz ich systemów dystrybucji. Rama dystrybucyjna i wszystkie części demontowalne (panele boczne i tylne, drzwi itp.) są połączone przewodami uziemiającymi, które muszą być prawidłowo zamocowane i podłączone przez cały okres użytkowania obudowy. W podstawie szafy dystrybucyjnej znajduje się śruba M8 jako główny punkt uziemienia. Przepusty kablowe z wyłamywalnymi zaślepkami znajdują się na górze i na dole. Zalecane maksymalne obciążenie statyczne szafy dystrybucyjnej wynosi 800 kg przy użyciu stopek poziomujących lub cokołu. Materiał: hartowane szkło bezpieczne o grubości 4 mm, blacha stalowa głęboko tłoczona, elementy z tworzywa sztucznego, materiał montażowy.

• Głębokość: 900 mm
• Wysokość drzwi: 1884 mm
• Zalecane maksymalne obciążenie: 800 kg
• Numer taryfy celnej: 8538100090
• Demontowalne panele boczne: Tak
• Demontowalny panel tylny: Tak
• Kolor: Szary (RAL7035)
• Demontowalna: Nie
• Wysokość (zewnętrzna): 1970 mm
• Wysokość opakowania: 1,970 m
• Drzwi przednie: Drzwi szklane z zawiasami po lewej stronie
• Zamek drzwi przednich: Zamek jednopunktowy, zamek bezpieczeństwa
• Panel boczny prawy: Litej blachy, z dwoma zamkami bezpieczeństwa
• Panel boczny lewy: Litej blachy, z dwoma zamkami bezpieczeństwa
• Panel/Drzwi tylne: Panel tylny z litej blachy, z dwoma zamkami bezpieczeństwa
• Zamek drzwi tylnych: Zamek bezpieczeństwa panelu tylnego
• Szerokość drzwi: 697 mm
• Numer producenta: RMA-42-A89-CAX-N1
• Kod EAN: 8595105192993
• Długość opakowania: 0,900 m
• Objętość opakowania: 14,180 m³
• Informacje o producencie: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  info@triton-racks.de
• Uwaga dotycząca produktu: Wysokość szafy podana jest bez stopek poziomujących dostarczonych w zestawie akcesoriów. Po zamontowaniu tych stopek wymiar instalacyjny szafy zwiększa się o 24 do 35 mm.
• Maksymalny rozstaw szyn pionowych: 784 mm
• Kraj pochodzenia: Czechy
• W ofercie: Nie
• Mocno przecenione: Nie
• Waga: 122,640 kg
• Szerokość opakowania: 0,800 m
• Marka: Triton
• Klasa ochronności: IP20
• Szerokość: 800 mm
• Wysokość w jednostkach U: 42U

Jak używać

Ustaw szafę na dołączonych stopkach poziomujących lub zamontuj opcjonalne kółka lub cokół w razie potrzeby. Wyreguluj pionowe szyny 19" na odpowiednią głębokość dla swojego sprzętu i zamocuj urządzenia za pomocą standardowych śrub rack i wsporników montażowych. Przeprowadź kable przez wyłamywalne panele i uszczelnij otwory za pomocą dostarczonych listew szczotkowych lub ochronnych frędzli, aby zmniejszyć przedostawanie się kurzu. Jeśli potrzebne jest aktywne chłodzenie, zainstaluj kompatybilne jednostki wentylatorowe w przeznaczonym otworze lub zamów opcjonalne drzwi z jednostką wentylatorową dla łatwiejszego montażu i konserwacji.

Zalecenia

W przypadku instalacji z obciążeniem powyżej 500 kg lub rozbudowanym okablowaniem, zainstaluj poziomy organizer kabli w szkielecie i rozważ zastosowanie ramy obrotowej dla szaf o szerokości 800 mm, aby ułatwić dostęp do sprzętu. Zapewnij połączenia wyrównawcze części demontowalnych zgodnie z normami i dobierz odpowiednie akcesoria (kółka, cokół, jednostki wentylatorowe) odpowiednio do środowiska i wymagań dotyczących wagi.
