Intellinet 5-w-1 tester kabli, testuje 5 powszechnie używanych kabli sieciowych RJ45 i komputerowych

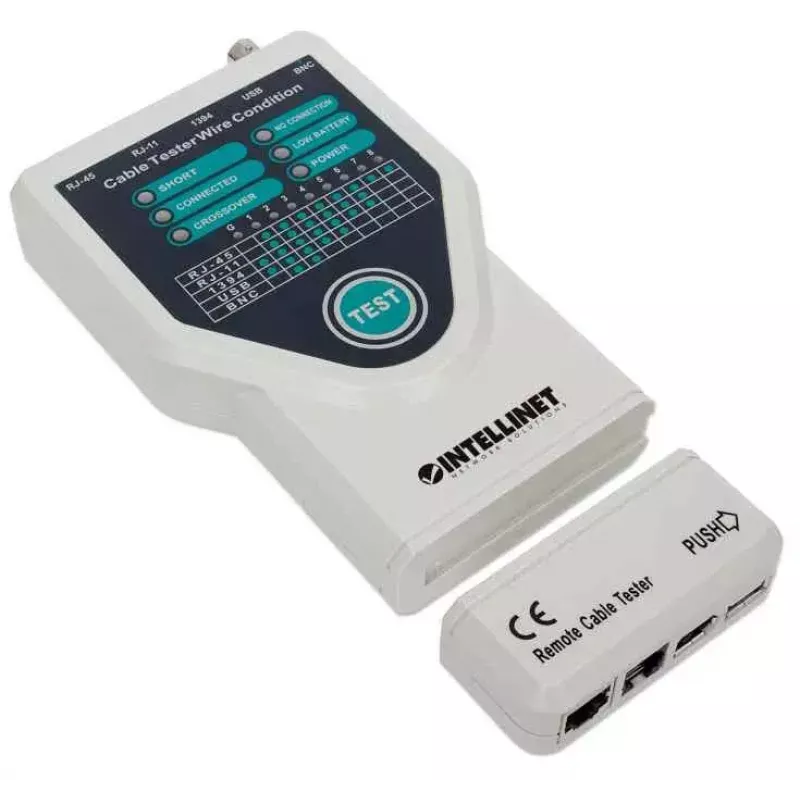

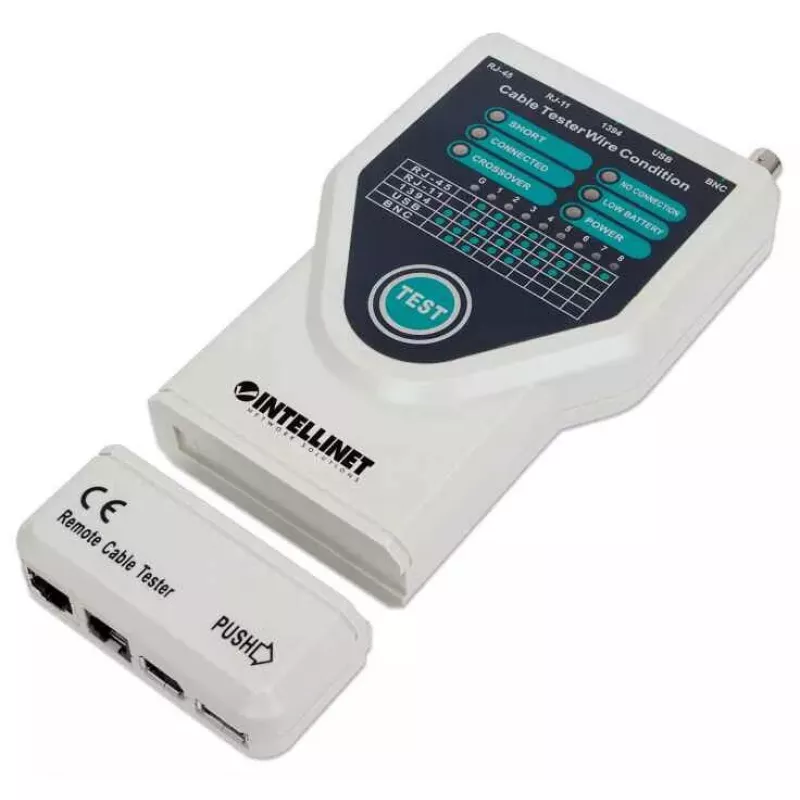

Tester kabli Intellinet sieciowy Solutions 5-w-1 (model 780094) to kompaktowe urządzenie podręczne do weryfikacji typowych połączeń kablowych LAN i komputerowych. Obsługuje testowanie kabli Ethernet (RJ45), 10Base, RJ11, FireWire (1394) i USB o długości do 180 m (600 stóp). Tester wykrywa ciągłość, skrzyżowane pary i zwarcia, wyświetlając wyniki za pomocą diod LED dla każdego przewodu i pinu.

Zalety

Ten tester kabli oferuje pięć typów testów kabli w jednym niedrogim urządzeniu, nadaje się zarówno do kabli ekranowanych (STP), jak i nieekranowanych (UTP), i umożliwia testowanie jednym przyciskiem z wyraźnymi wskaźnikami LED. Jego kompaktowe wymiary (31 × 185 × 100 mm) ułatwiają przenoszenie i używanie w ciasnych przestrzeniach.

Zastosowanie

• Technicy sieciowi sprawdzający okablowanie Ethernet (RJ45)
• Inżynierowie terenowi testujący połączenia telefoniczne (RJ11) lub 10Base
• Specjaliści IT weryfikujący okablowanie FireWire (1394) i USB
• Użytkownicy DIY diagnozujący ciągłość, skrzyżowanie i zwarcia w kablach

Kluczowe specyfikacje

• Obsługiwane typy kabli: Ethernet (RJ45), 10Base, RJ11, FireWire (1394), USB
• Maksymalna długość testowa: 180 m (600 stóp)
• Obsługiwane ekranowanie kabli: STP i UTP
• Funkcje testowe: wykrywanie ciągłości, wykrywanie skrzyżowania, wykrywanie zwarć
• Wymiary: 31 mm (szer.) × 185 mm (gł.) × 100 mm (wys.)
• Model / MPN: 780094

Sposób użycia

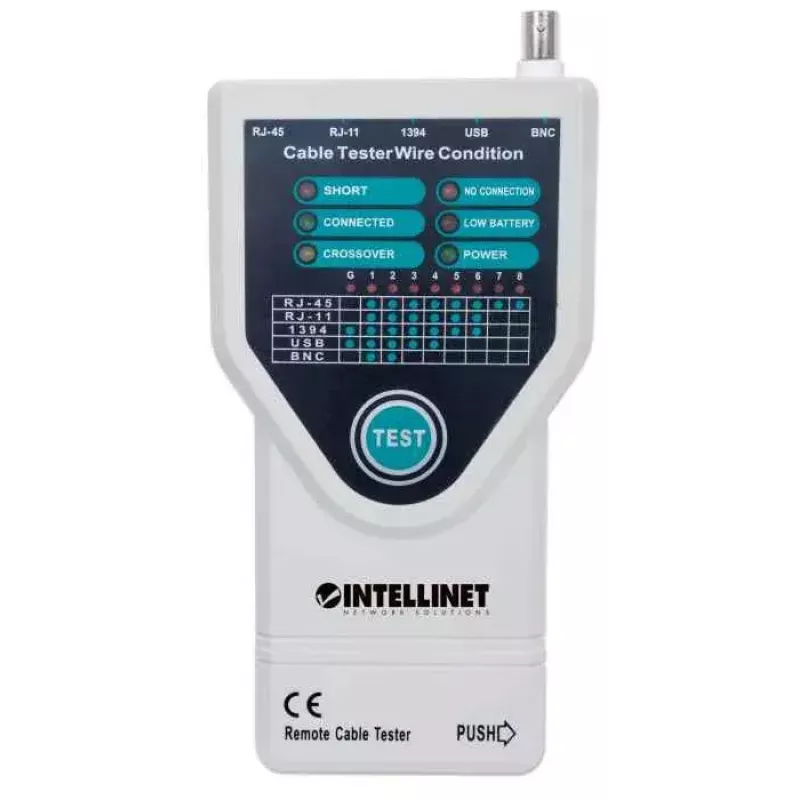

Podłącz jeden koniec kabla do jednostki głównej, a drugi koniec do zdalnego lub odpowiedniego portu dla testowanego typu kabla. Naciśnij przycisk testowania, aby rozpocząć automatyczną sekwencję testową. Obserwuj wskaźniki LED, aby określić ciągłość, skrzyżowane pary lub zwarte przewody; każda dioda LED odpowiada przewodowi lub pinowi i świeci zgodnie z wykrytym stanem.

Zalecenia

Używaj testera tylko na kablach odłączonych od zasilania. W przypadku najdłuższych kabli (do 180 m / 600 stóp) upewnij się, że złącza są całkowicie osadzone i wolne od korozji, aby uzyskać wiarygodne odczyty. Przechowuj urządzenie w suchym środowisku i wymieniaj baterie zgodnie z instrukcjami producenta, aby utrzymać stałą wydajność.
