Tester kabli, LogiLink WZ0010, narzędzie do testowania kabli sieciowych

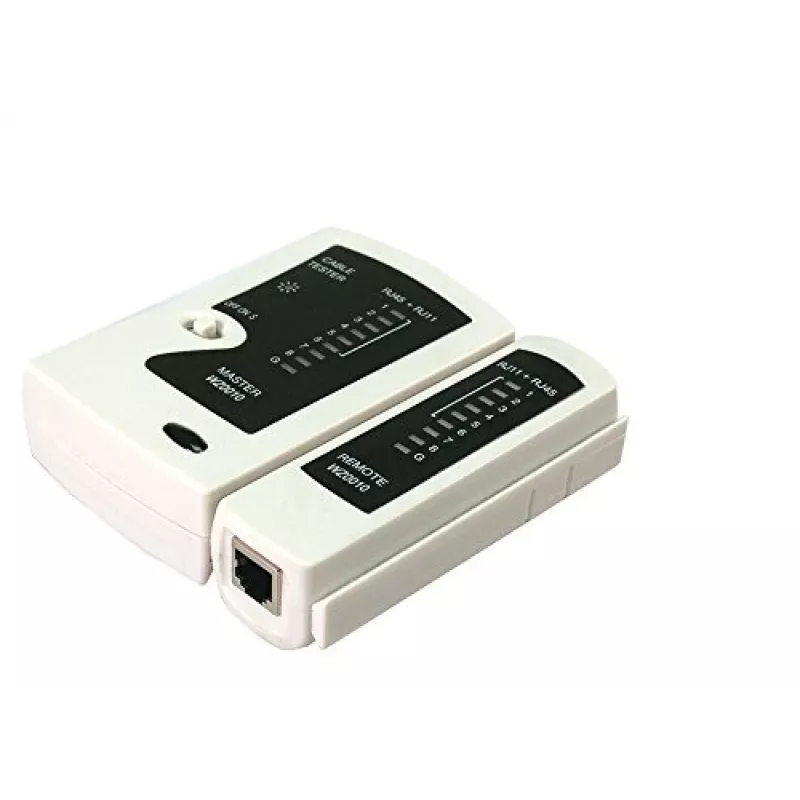

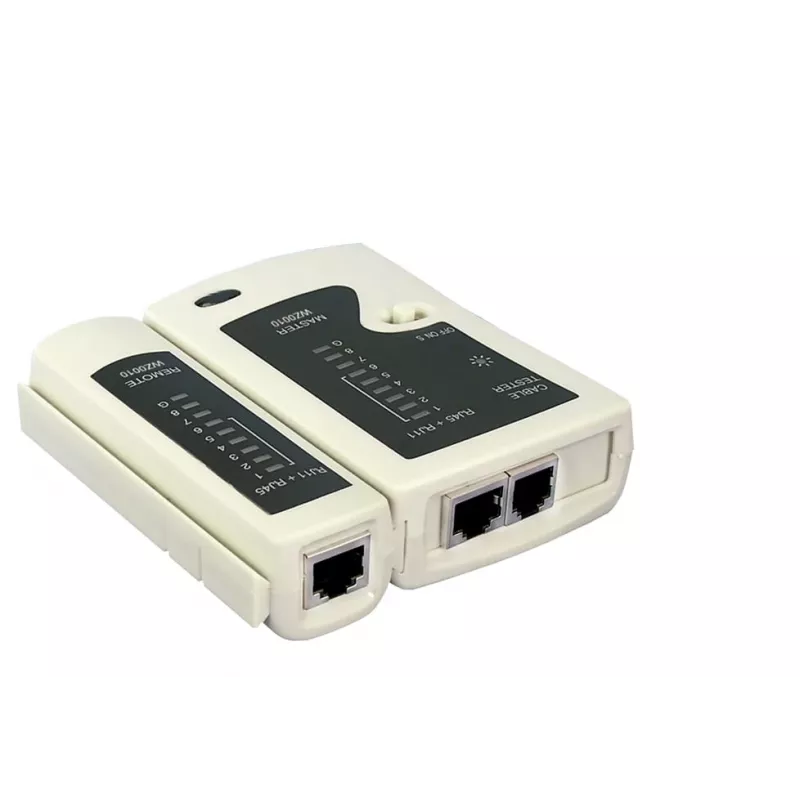

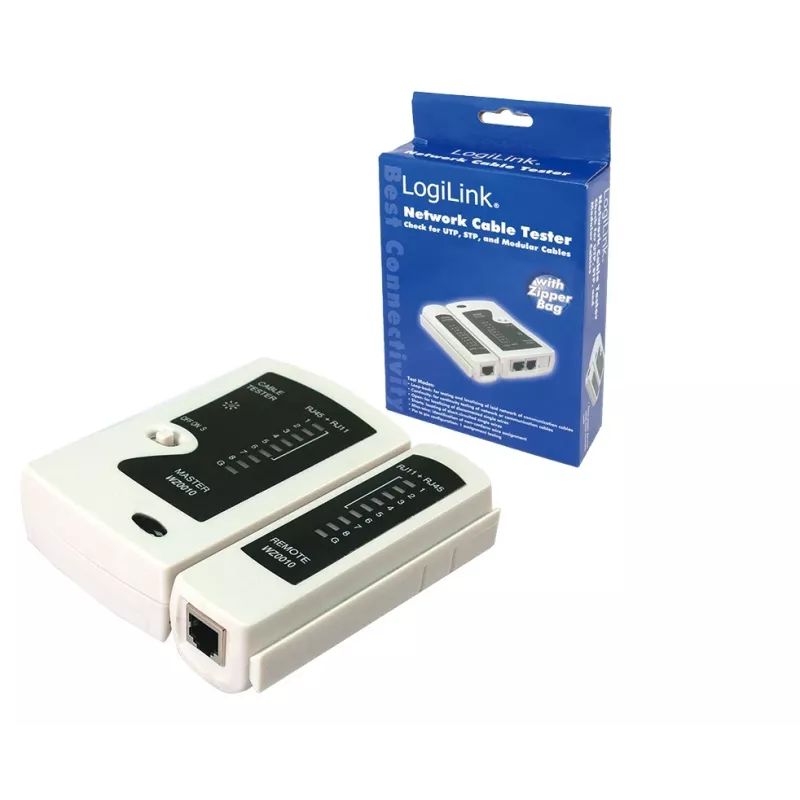

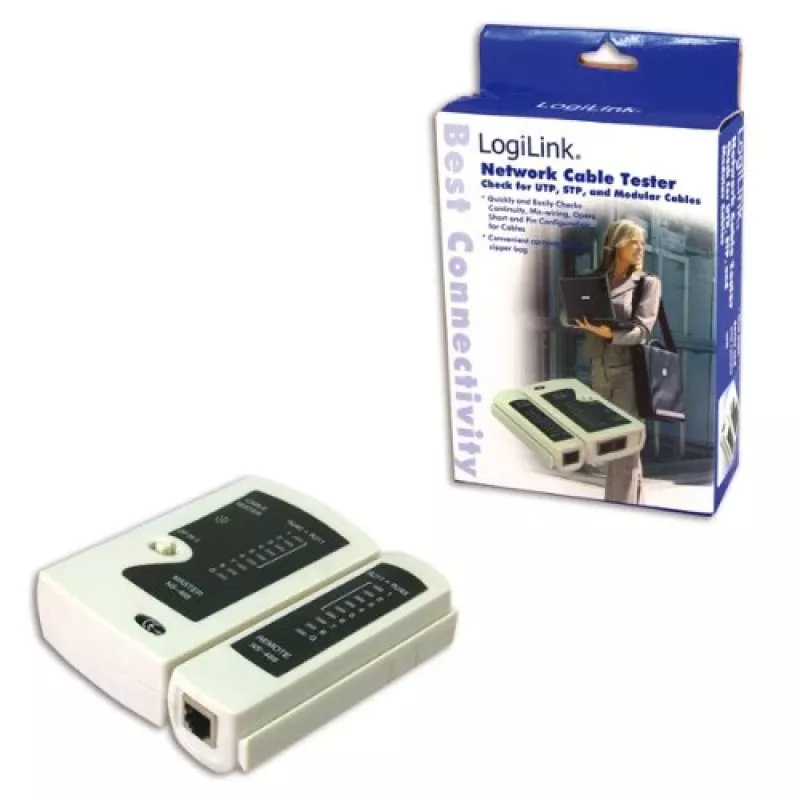

Tester kabli LogiLink WZ0010 to ręczne narzędzie do testowania kabli sieciowych, zaprojektowane do weryfikacji ciągłości i okablowania połączeń RJ45 i RJ11. Zestaw zawiera jednostkę główną z dwoma gniazdami żeńskimi RJ45 oraz jednostkę zdalną z jednym gniazdem żeńskim RJ45, a także czarną torbę zapinaną na zamek do przechowywania. Tester jest zasilany bateriami (wymaga jednej baterii 9 V, blok, nie dołączono) i wyposażony jest we wskaźniki LED pokazujące wyniki testów dla różnych stanów kabli, takich jak ciągłość, przerwane przewody, zwarcia, błędne okablowanie i przypisanie styków.

Zalety

Tester oferuje zarówno tryb automatycznego skanowania, jak i tryb skokowy, aby szybko identyfikować usterki kabli. Obsługuje testowanie pętlowe do lokalizacji kabli i zapewnia wyraźne wskaźniki stanu LED dla prostej interpretacji. Kompaktowa konstrukcja i dołączona jednostka zdalna sprawiają, że nadaje się do testowania zainstalowanych kabli na odległość, a torba na zamek poprawia przenośność i przechowywanie.

Zastosowanie

• Testowanie kabli sieciowych RJ45 (Ethernet)
• Testowanie kabli telefonicznych RJ11/RJ12
• Weryfikacja ciągłości kabli i lokalizowanie przerw
• Wykrywanie zwarć, przerwanych przewodów i błędnego okablowania
• Zadania instalacyjne i konserwacyjne w sieciach na miejscu

Kluczowe specyfikacje

• Obsługiwane złącza: RJ45, RJ11/RJ12
• Jednostka główna: 2 x gniazdo żeńskie RJ45
• Jednostka zdalna: 1 x gniazdo żeńskie RJ45
• Zasilanie: 1 x bateria blokowa 9 V (nie dołączono)
• Wskaźnik: wiele diod LED do stanu i sekwencji okablowania
• Zawiera: czarną torbę zapinaną na zamek

Sposób użycia

Podłącz jeden koniec kabla do jednostki głównej, a drugi do jednostki zdalnej. Włącz jednostkę główną za pomocą baterii 9 V, wybierz tryb automatycznego skanowania lub skokowy i rozpocznij test. Obserwuj sekwencję diod LED, aby określić ciągłość, przerwane lub zwarte przewody, błędne okablowanie lub prawidłowe przypisanie styków. W przypadku zainstalowanych kabli użyj funkcji pętli zwrotnej, aby zlokalizować przebieg kabla i zidentyfikować usterki wzdłuż linii.

Zalecenia

Używaj nowej baterii 9 V dla wiarygodnych wyników. Testuj kable z dostępnymi oboma końcami, gdy to możliwe, i unikaj testowania aktywnych linii telekomunikacyjnych. Przechowuj jednostki w dołączonej torbie zapinanej na zamek, aby chronić złącza i diody LED podczas transportu.
