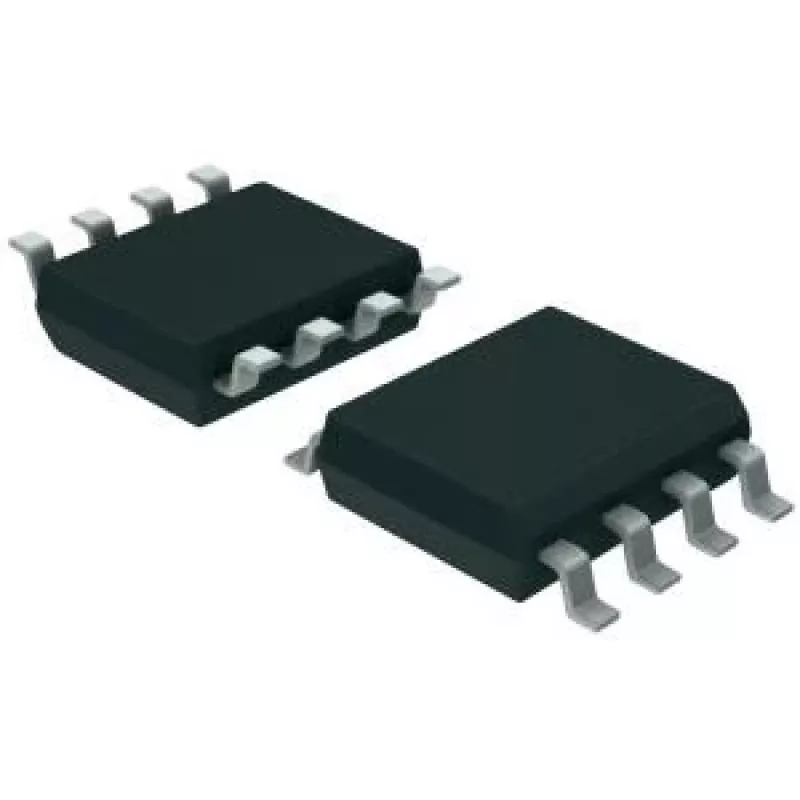

Interfejs przetwornika pętli prądowej IC Texas Instruments XTR115UA SOIC-8

Układ Texas Instruments XTR115UA to liniowy układ scalony w obudowie SOIC-8, przeznaczony do zastosowań interfejsów i przetworników pętli prądowej 4–20 mA. Zapewnia precyzyjne źródło prądowe i regulację dla czujników i przetworników zasilanych z pętli, umożliwiając dokładne przetwarzanie sygnału i stabilną transmisję sygnału analogowego na duże odległości w automatyce przemysłowej i środowiskach kontroli procesów.

Zalety

Urządzenie łączy precyzyjne źródło napięcia odniesienia i regulator prądu, aby zapewnić stabilny, skompensowany temperaturowo prąd wyjściowy dla pętli przetwornika. Jego obudowa SOIC-8 ułatwia projektowanie obwodów drukowanych i montaż w kompaktowych konstrukcjach. XTR115UA obsługuje szeroki zakres napięcia wejściowego i zapewnia małą niestabilność oraz dobrą liniowość w całym zakresie 4–20 mA, co pomaga utrzymać integralność sygnału na długich kablach i w zmiennych warunkach zasilania.

Nadaje się do

• Przetworniki i czujniki 4–20 mA zasilane z pętli
• Systemy kontroli procesów przemysłowych i monitorowania
• Transmisja sygnałów analogowych na duże odległości przez pętle prądowe
• Dopasowanie i przetwarzanie sygnałów z przetworników i czujników

Kluczowe dane techniczne

• Obudowa: SOIC-8
• Funkcja: Interfejs przetwornika pętli prądowej 4–20 mA
• Wbudowane precyzyjne źródło napięcia odniesienia
• Precyzyjny regulator prądu o małej niestabilności
• Szeroki zakres roboczego napięcia wejściowego odpowiedni do konstrukcji zasilanych z pętli
• Zaprojektowany do pracy z jednym napięciem zasilania

Jak używać

Zintegruj układ XTR115UA w obwodzie przetwornika zgodnie ze schematem zalecanym przez producenta dla aplikacji 4–20 mA zasilanych z pętli. Podłącz urządzenie do wyjścia czujnika lub przetwornika i skonfiguruj zewnętrzne rezystory w razie potrzeby, aby ustawić żądany zakres prądu wyjściowego. Zapewnij odpowiednie odsprzęganie i uziemienie na płytce drukowanej oraz przestrzegaj określonego zakresu napięcia wejściowego i limitów strat mocy. Postępuj zgodnie ze standardowymi środkami ostrożności ESD podczas pracy z obudową SOIC-8.

Zalecenia

W celu niezawodnego działania stosuj rezystory zewnętrzne o małej tolerancji do ustawiania prądów wyjściowych, dodaj kondensator odsprzęgający przy pinie zasilania w celu redukcji szumów i prowadź ścieżki wysoko-prądowe pętli z dala od wrażliwych wejść analogowych. Sprawdź zachowanie temperaturowe w zamierzonym zakresie roboczym i zapoznaj się z kartą danych urządzenia w celu uzyskania szczegółowych wytycznych dotyczących termiki i rozmieszczenia elementów.
