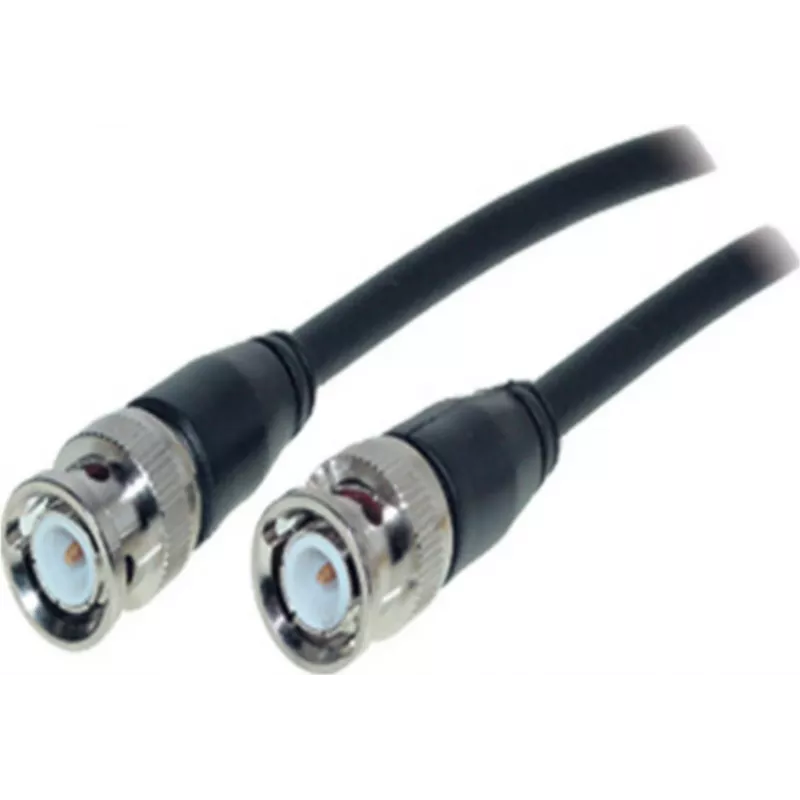

Kabel BNC ShiverPeaks 77520 RG (kabel koncentryczny ze złączem BNC)

Kabel koncentryczny ze złączem BNC ShiverPeaks 77520 RG ma długość 20,0 m, jest podwójnie ekranowany, typu RG i przeznaczony do niezawodnej transmisji sygnałów w zastosowaniach audio/wideo, CCTV i RF. Kabel wykorzystuje sztywny przewodnik wewnętrzny i męskie złącza BNC do szybkich, bezpiecznych połączeń między urządzeniami. Dzięki podwójnemu ekranowaniu i impedancji 50 Ω ten kabel koncentryczny jest przeznaczony do przesyłania sygnału wideo kompozytowego, analogowych sygnałów RF i danych w paśmie podstawowym, zapewniając stabilną impedancję i zmniejszone zakłócenia na średnich dystansach.

Zalety

Podwójne ekranowanie i lity przewodnik wewnętrzny zapewniają niezmienną integralność sygnału i lepszą ochronę przed zakłóceniami elektromagnetycznymi. Złącza BNC umożliwiają szybkie łączenie przez wciśnięcie i obrót, gwarantując pewny styk mechaniczny i elektryczny. Impedancja 50 omów i konstrukcja RG zapewniają kompatybilność ze standardowym sprzętem RF i CCTV, a długość 20 m pozwala na elastyczne rozmieszczenie kamer, monitorów lub urządzeń testowych bez konieczności stosowania wielu połączeń.

Zastosowanie

• Łączenie kamer CCTV z rejestratorami DVR i monitorami
• Transmisja wideo kompozytowego między profesjonalnym i konsumenckim sprzętem A/V
• Przesył sygnałów RF i w paśmie podstawowym na krótkie i średnie dystanse w konfiguracjach testowych
• Instalacje tymczasowe lub stałe wymagające łącza koncentrycznego 50 Ω

Kluczowe specyfikacje

• Typ kabla: koncentryczny serii RG
• Impedancja: 50 Ω
• Długość: 20,0 m
• Ekranowanie: podwójne (oplot + folia)
• Przewodnik: sztywny/lity przewodnik wewnętrzny
• Typ złącza: męskie BNC na męskie BNC

Jak używać

Poprowadź kabel koncentryczny ShiverPeaks RG BNC między urządzeniami, unikając ostrych zagięć i punktów naprężeń mechanicznych. Wyrównaj złącza BNC, wciśnij je i obróć, aż się zablokują, aby zapewnić pewne połączenie. Dla uzyskania optymalnej wydajności przymocuj kabel wzdłuż trasy za pomocą klipsów lub opasek w regularnych odstępach, aby zapobiec naprężeniom złączy. Podczas zarabiania lub ponownego zarabiania należy zachować prawidłowe wymiary odizolowania i montaż złącza, aby zachować ciągłość podwójnego ekranu i litego przewodnika.

Zalecenia

Używaj tego kabla BNC 50 Ω w zastosowaniach odpowiadających charakterystyce koncentrycznej RG i upewnij się, że złącza są czyste i prawidłowo osadzone. Unikaj prowadzenia równolegle do kabli zasilających, aby zminimalizować zakłócenia; w przypadku dłuższych tras powyżej 20 m rozważ użycie wzmacniaczy sygnału lub kabli koncentrycznych wyższej klasy, aby utrzymać poziom sygnału.
