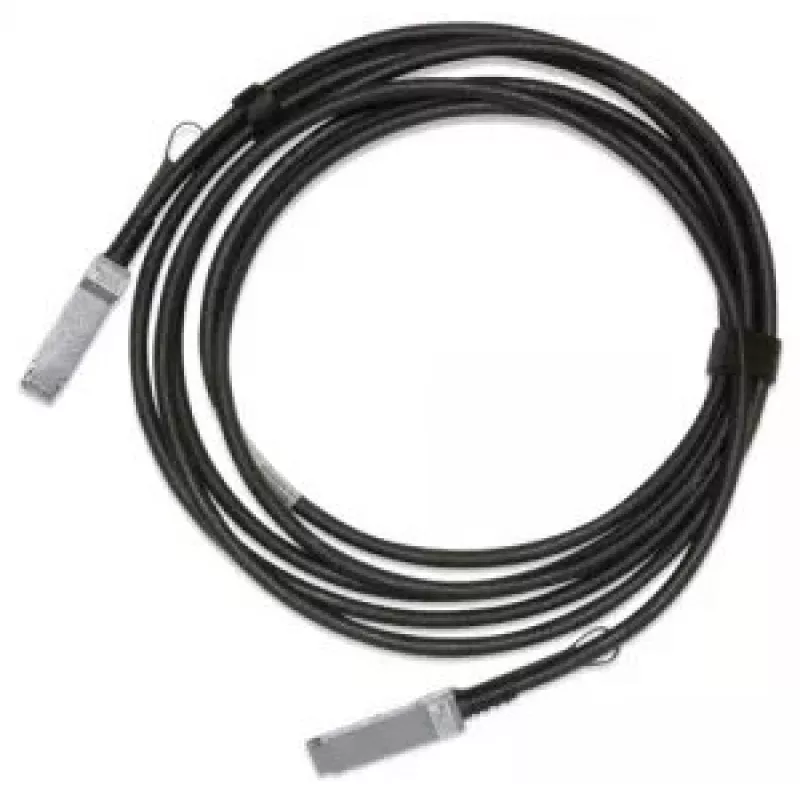

Kabel InfiniBand/światłowodowy NVIDIA MCP1650-H01AE30 QSFP56 na QSFP56 1,5 m męski/męski

NVIDIA MCP1650-H01AE30 to kabel InfiniBand/światłowodowy o długości 1,5 m ze złączami QSFP56 na obu końcach (męski/męski). Został stworzony do bezpośrednich połączeń QSFP56-QSFP56 w szybkich transmisjach danych w serwerach, przełącznikach i środowiskach obliczeń wysokiej wydajności (HPC). Kabel zapewnia połączenia o niskich opóźnieniach i dużej przepustowości oraz kompaktową obudowę, która upraszcza okablowanie w gęsto zabudowanych szafach rack.

Zalety

Kabel oferuje natywną zgodność z QSFP56 dla łączy o prędkości 200 Gb/s wykorzystujących transmisję optyczną, zapewniając stabilną przepustowość i minimalną degradację sygnału na krótkich i średnich dystansach między szafami. Długość 1,5 m zapewnia równowagę między zasięgiem a zarządzaniem kablami, redukując potrzebę stosowania paneli krosowych lub dodatkowych adapterów. Męsko-męskie zakończenia QSFP56 umożliwiają bezpośrednie wkładanie do zgodnych portów, zapewniając prostą instalację i niezawodne dopasowanie mechaniczne. Konstrukcja kładzie nacisk na integralność sygnału, stabilność termiczną i stałą wydajność optyczną odpowiednią dla sieci korporacyjnych i klastrów HPC.

Zastosowanie

• Bezpośrednie połączenia QSFP56 między przełącznikami a adapterami sieciowymi w szafach centrum danych
• Klastry obliczeń wysokiej wydajności wymagające połączeń o niskich opóźnieniach
• Łącza uplink serwer-przełącznik i okablowanie top-of-rack
• Łącza optyczne na krótkie i średnie odległości wewnątrz szaf sprzętowych

Kluczowe specyfikacje

• Typ złącza: QSFP56 męski na QSFP56 męski
• Długość kabla: 1,5 m
• Medium transmisyjne: optyczne (światłowód)
• Docelowe zastosowania: InfiniBand i Ethernet przy prędkościach klasy 200 Gb/s
• Obudowa: kompaktowy zespół optyczny QSFP56 do gęstych wdrożeń

Jak używać

Zainstaluj kabel, wyrównując każde męskie złącze QSFP56 z odpowiednim portem QSFP56 w urządzeniu i wsuń, aż zatrzaski złącza się zablokują. Sprawdź stan łącza w interfejsach zarządzania urządzeniami, aby potwierdzić, że łącze optyczne jest aktywne. Aby uzyskać najlepsze rezultaty, prowadź kabel unikając ostrych zagięć i zabezpiecz go, aby zapobiec naprężeniom złączy. Używaj zgodnych optyki nadawczo-odbiorczych i upewnij się, że podłączone urządzenia obsługują łącza optyczne QSFP56 i zamierzony protokół (InfiniBand lub Ethernet).

Zalecenia

Trzymaj kabel światłowodowy za korpusy złączy i unikaj dotykania odsłoniętych interfejsów optycznych. Zachowaj minimalny promień gięcia określony przez dostawców sprzętu, trzymaj kabel z dala od źródeł ciepła i sprawdzaj złącza pod kątem zanieczyszczeń przed włożeniem. Aby zapewnić niezawodną wydajność sieci, sprawdź zgodność oprogramowania układowego i sterowników na podłączonych urządzeniach i przeprowadź testy łącza po instalacji.
