Karta sieciowa NVIDIA Mellanox ConnectX-6 VPI PCI Express Ethernet/Fiber 10000 Mbit/s

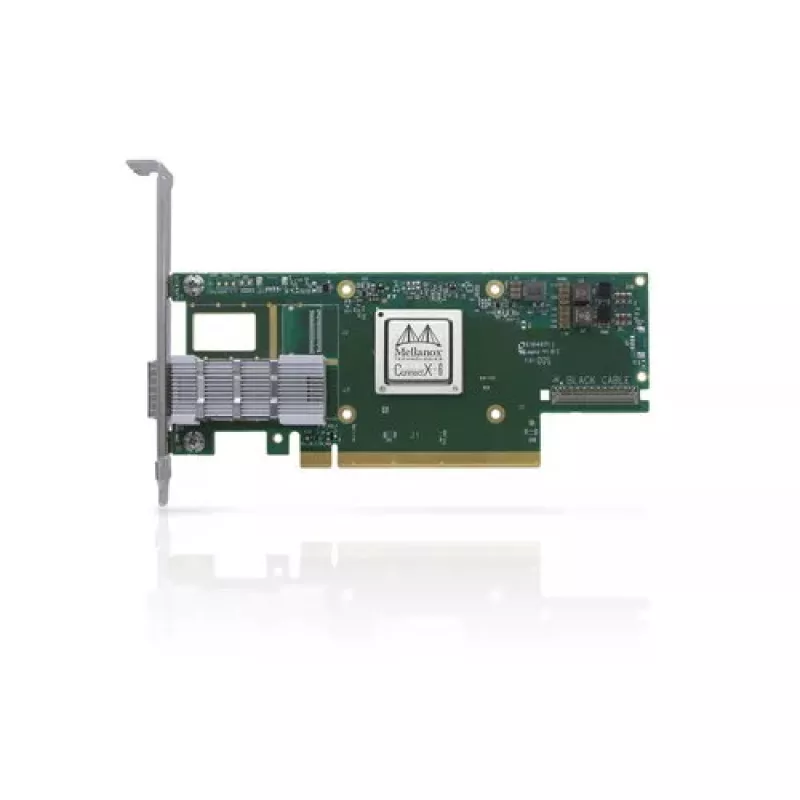

Karta Mellanox ConnectX-6 VPI (MCX653105A-HDAT-SP) to jednoportowa karta adapterowa PCIe 4.0 x16 z wysokim wspornikiem, obsługująca HDR InfiniBand i 200GbE przez port QSFP56. Zaprojektowana do centrów danych i środowisk o wysokiej wydajności, karta zapewnia łączność o niskich opóźnieniach i wysoką przepustowość dla obciążeń obliczeniowych, pamięci masowej i sieciowych. Obsługuje szeroki zakres prędkości łączy InfiniBand i Ethernet oraz integruje elastyczność protokołów dzięki VPI (Virtual Protocol Interconnect).

Zalety

Adapter zapewnia obsługę dwóch protokołów – InfiniBand i Ethernet – oferując wysoką przepustowość do 200 Gb/s i opóźnienia poniżej 600 ns. Zawiera zaawansowane funkcje odciążania i obliczeń w sieci, aby zmniejszyć obciążenie procesora i przyspieszyć wydajność przesyłania komunikatów, umożliwiając miliony komunikatów na sekundę. Interfejs hosta PCIe 4.0 x16 i standardowy port fizyczny QSFP56 zapewniają kompatybilność z nowoczesnymi serwerami i strukturami sieciowymi.

Zastosowanie

• Klastry obliczeń wysokiej wydajności (HPC)
• Centra danych w chmurze i hiperskalowalne
• Obciążenia związane z uczeniem maszynowym i wnioskowaniem
• Sieci pamięci masowej o wysokiej przepustowości i rozproszone systemy plików
• Serwery aplikacji Web 2.0 i wielkoskalowe

Kiedy może nie być odpowiednia

Ta jednoportowa karta QSFP56 nie jest idealna do systemów wymagających wielu oddzielnych portów fizycznych bez użycia przełączników lub kabli rozgałęźnych. Może być nadmiarowa w małych sieciach biurowych lub domowych, gdzie wystarczające jest 10GbE lub wolniejszy Ethernet, a zaawansowane funkcje odciążania lub InfiniBand są zbędne.

Kluczowe specyfikacje

• Format: PCI Express 4.0 x16, wysoki wspornik
• Port: Pojedynczy QSFP56 (obsługa 200 Gb/s HDR InfiniBand i 200GbE)
• Obsługiwane prędkości łączy: InfiniBand HDR/HDR100/EDR/FDR/QDR/DDR/SDR; Ethernet 200/100/50/40/25/10 Gb/s
• Opóźnienie: poniżej 600 ns (typowe dla środowisk InfiniBand)
• Przesyłanie komunikatów: do setek milionów komunikatów na sekundę
• Łączność: przewodowa Ethernet / światłowodowa przez transceivery lub kable QSFP56
• Interfejs hosta: PCI Express
• Standardy sieciowe: IEEE 802.1Qbb, 802.1Qbg, 802.1p, 802.3ad, 802.3ae, 802.3ap, 802.3az, 802.3ba, 802.1Qaz, IEEE 1588, 802.1Q, 802.1Qau
• Kolor: Wielokolorowy

Sposób użycia

Zainstaluj kartę w dostępnym gnieździe PCIe 4.0 x16 na kompatybilnej płycie głównej serwera i zamocuj wysoki wspornik. Podłącz sieć za pomocą kabla lub transceivera zgodnego z QSFP56 do struktury lub przełącznika obsługującego wybrany protokół (InfiniBand lub Ethernet). Skonfiguruj system operacyjny hosta i sterowniki dostarczone przez producenta, aby włączyć tryb VPI oraz wszelkie wymagane funkcje odciążania lub oprogramowania układowego. Zweryfikuj prędkość łącza i przynależność do struktury za pomocą standardowych narzędzi do zarządzania siecią.

Co wziąć pod uwagę przed zakupem

• Upewnij się, że serwer ma gniazdo PCIe 4.0 x16 i fizyczną przestrzeń na kartę z wysokim wspornikiem
• Sprawdź, czy twoja struktura sieciowa i przełączniki obsługują HDR InfiniBand lub 200GbE przez QSFP56
• Sprawdź dostępność kompatybilnych transceiverów QSFP56 lub kabli DAC/aktywnych optycznych
• Zweryfikuj wsparcie sterowników i oprogramowania układowego dla twojego systemu operacyjnego i aplikacji

Zalecenia

Aby uzyskać najlepsze wyniki w środowiskach o wysokiej wydajności, sparuj kartę ConnectX-6 VPI z odpowiednimi przełącznikami HDR lub 200GbE i certyfikowanymi modułami optycznymi QSFP56, włącz sterowniki producenta i funkcje odciążania oraz monitoruj metryki łącza i opóźnień, aby zoptymalizować przepustowość aplikacji i wykorzystanie procesora.
