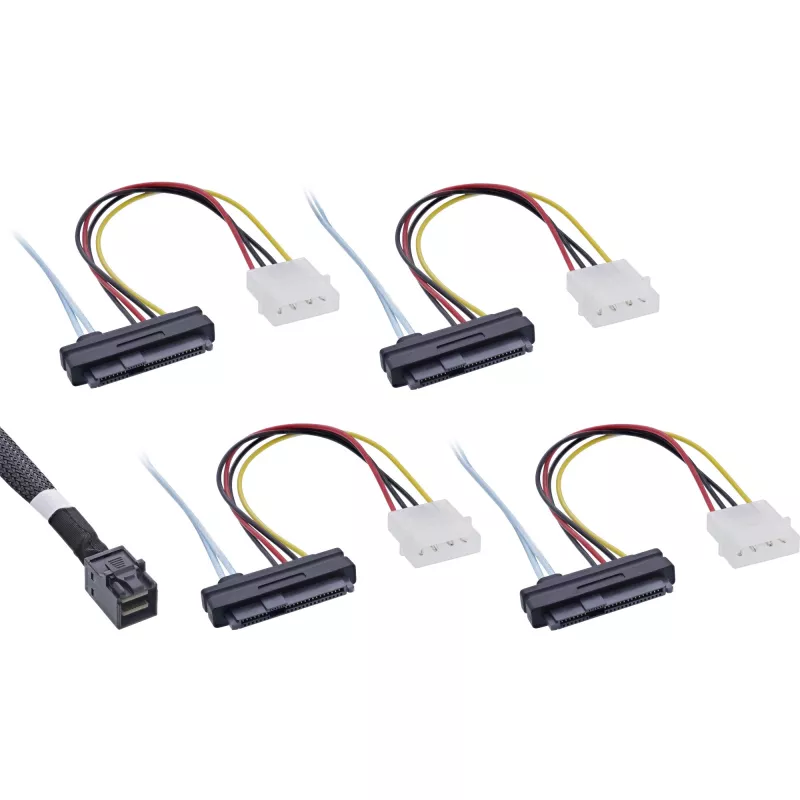

Kabel InLine Mini SAS HD SFF-8643 do 4x SFF-8482 + zasilanie 1m

Kabel InLine Mini SAS HD SFF-8643 do 4x SFF-8482 + zasilanie 1m to wewnętrzny kabel do podłączania hosta lub kontrolera z interfejsem Mini SAS HD 4i (SFF-8643) do maksymalnie czterech dysków SAS lub backplane'u za pomocą złączy SFF-8482 z zasilaniem. Długość 1 metra zapewnia szybki transfer danych SAS i łączy dane z zasilaniem, umożliwiając bezpośrednie podłączenie do urządzeń pamięci masowej serwera.

Zalety

Ten kabel łączy pojedynczą wtyczkę Mini SAS HD (SFF-8643) z czterema złączami SFF-8482, które zapewniają zarówno sygnał, jak i zasilanie, redukując potrzebę stosowania oddzielnych przewodów zasilających. Długość 1 m oferuje elastyczność wewnątrz obudowy serwera, zachowując integralność sygnału dla połączeń SAS. Jest kompatybilny z kontrolerami SAS i backplane'ami wykorzystującymi określone interfejsy, umożliwiając proste podłączenie wielu dysków.

Zastosowanie

• Podłączanie kontrolera SAS z wyjściem SFF-8643 do maksymalnie czterech dysków SAS ze złączami zasilania SFF-8482
• Podłączanie dysków do backplane'u wewnątrz serwera lub obudowy pamięci masowej
• Konfiguracje pamięci masowej dla przedsiębiorstw i centrów danych wymagające połączonego okablowania danych i zasilania

Kluczowe specyfikacje

• Marka: InLine
• Model / MPN: 27632B
• EAN: 4043718211845
• Złącze A: Mini SAS HD 4i (SFF-8643)
• Złącze B: 4 × SAS SFF-8482 z zasilaniem
• Długość: 1 m
• Kategoria: Wewnętrzny kabel SAS do pamięci masowej

Sposób użycia

Przed instalacją wyłącz zasilanie serwera lub obudowy pamięci masowej. Podłącz złącze SFF-8643 do portu Mini SAS HD na kontrolerze lub płycie hosta, dbając o prawidłowe wyrównanie. Podłącz złącza SFF-8482 do odpowiednich gniazd dysków lub backplane'u; każde złącze SFF-8482 zapewnia linie danych i zasilania dla pojedynczego dysku. Poprowadź kabel wewnątrz obudowy, unikając ostrych zagięć, i zabezpiecz go, aby zapobiec naprężeniom złączy. Przywróć zasilanie i zweryfikuj wykrywanie dysków w BIOS-ie systemowym lub narzędziu kontrolera RAID.

Zalecenia

Aby zapewnić niezawodne działanie, używaj tego kabla z kompatybilnymi kontrolerami SAS i backplane'ami; unikaj nadmiernego zginania lub ściskania kabla, a w przypadku uszkodzenia styków złącza wymień kabel. Postępuj zgodnie z wytycznymi producenta serwera dotyczącymi procedur hot-swap dysków i zasilania.
