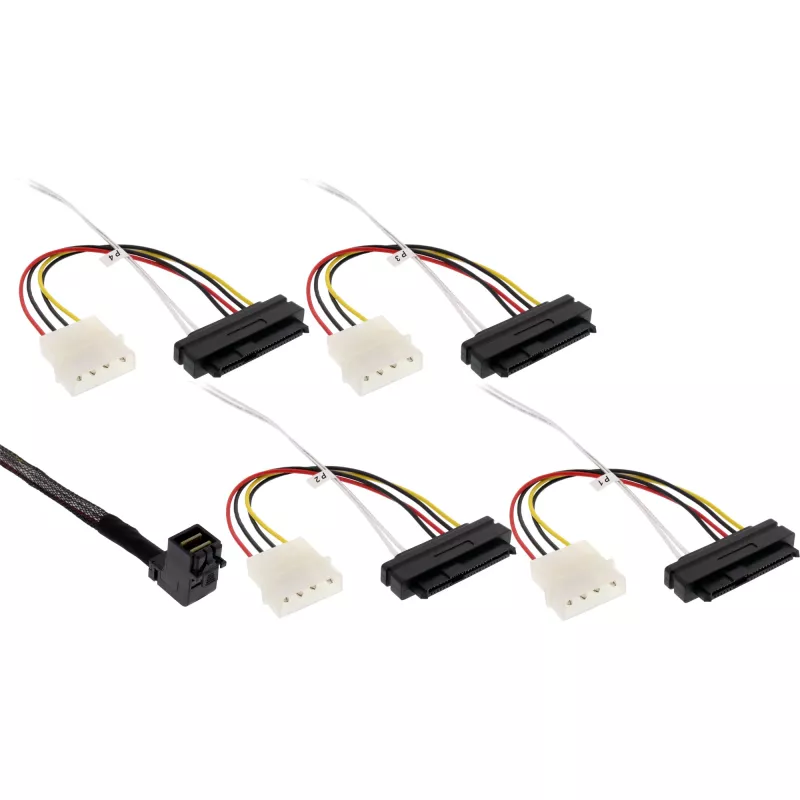

Kabel InLine Mini SAS HD, SFF-8643 kątowy do 4x SFF-8482 + zasilanie, 1 m

Kabel InLine Mini SAS HD SFF-8643 kątowy do 4x SFF-8482 + zasilanie (1 m) to wewnętrzny kabel SAS do podłączania urządzenia z interfejsem Mini SAS HD 4i (SFF-8643) do maksymalnie czterech napędów lub złączy backplane za pomocą złączy SFF-8482 ze zintegrowanym zasilaniem. Długość 1 metra i kątowa wtyczka SFF-8643 są przeznaczone do stosowania w obudowach serwerów lub pamięci masowych, gdzie przestrzeń jest ograniczona, a prowadzenie kabli musi być efektywne.

Zalety

Ten kabel obsługuje szybki transfer danych SAS między hostem lub kontrolerem Mini SAS HD (SFF-8643) a wieloma złączami napędów SFF-8482 z zasilaniem, zmniejszając potrzebę oddzielnego okablowania zasilającego. Kątowe złącze SFF-8643 ułatwia instalację w ciasnych przestrzeniach i pomaga poprawić przepływ powietrza oraz zarządzanie kablami wewnątrz szaf lub obudów. Wykonany w czarnym płaszczu i przeznaczony do użytku wewnętrznego, upraszcza łączenie kontrolerów z backplane lub indywidualnymi dyskami twardymi SAS.

Zastosowanie

• Podłączanie kontrolera Mini SAS HD (SFF-8643) do backplane
• Podłączanie kontrolera SAS do maksymalnie czterech dysków twardych SFF-8482
• Wewnętrzne okablowanie w serwerach, obudowach pamięci masowych i stacjach roboczych
• Środowiska wymagające kompaktowego prowadzenia kabli i lepszego przepływu powietrza

Kluczowe specyfikacje

• Długość kabla: 1 m

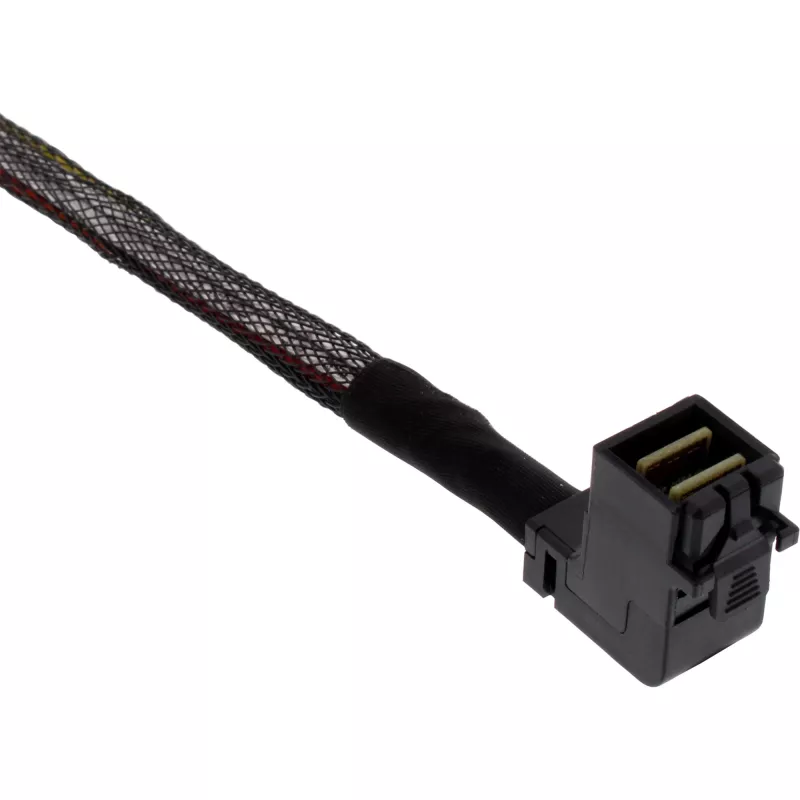

• Złącze 1: SFF-8643 (Mini SAS HD), kątowe

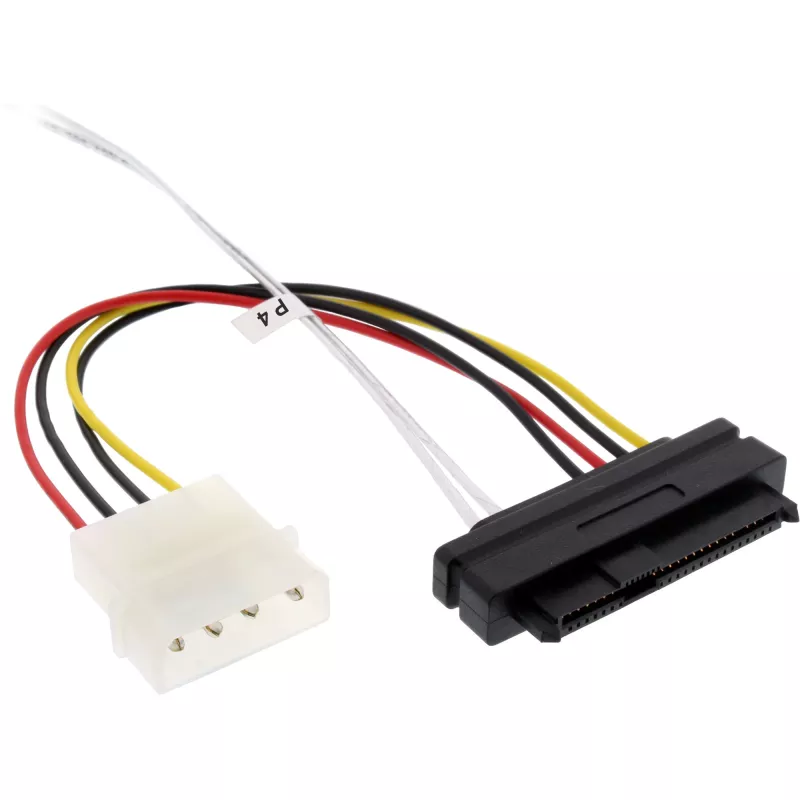

• Złącze 2: 4 × SFF-8482 ze zintegrowanym zasilaniem
• Kolor produktu: Czarny
• Marka: InLine, MPN: 27633B, EAN: 4043718211869

Sposób użycia

Wyłącz system przed podłączaniem wewnętrznych kabli SAS. Włóż kątowe złącze SFF-8643 do odpowiedniego portu Mini SAS HD w kontrolerze lub karcie hosta, upewniając się co do prawidłowej orientacji. Podłącz każdą wtyczkę SFF-8482 do docelowych napędów lub złączy backplane; złącza SFF-8482 zawierają styki zasilające do zasilania kompatybilnych napędów SAS. Zabezpiecz kable, aby zapobiec naprężeniom złączy i przywróć zasilanie, aby zweryfikować wykrywanie urządzeń i stan łącza za pomocą narzędzia zarządzania kontrolera.

Zalecenia

Aby zapewnić niezawodne działanie, używaj tego wewnętrznego kabla tylko w kompatybilnym sprzęcie serwerowym lub pamięci masowej, unikaj ostrych zagięć lub nadmiernego ciągnięcia oraz przestrzegaj środków ostrożności ESD podczas obsługi. Przed instalacją sprawdź kompatybilność napędów i kontrolerów z okablowaniem zasilającym SFF-8482.
