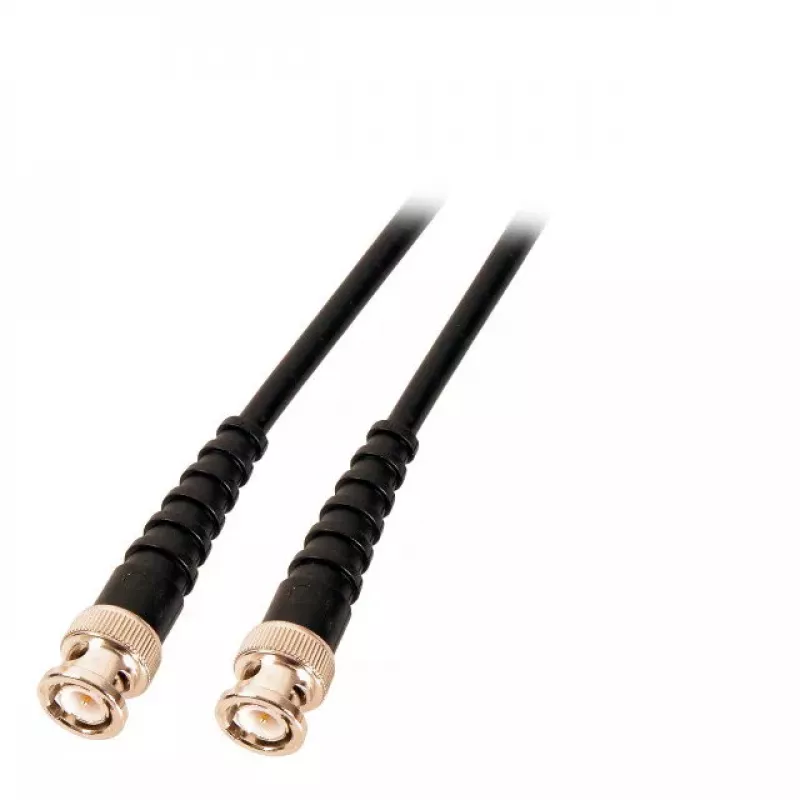

Kabel koncentryczny EFB Elektronik K8300.10 RG58 10 m ze złączami BNC‑BNC, czarny

EFB Elektronik K8300.10 to fabrycznie zmontowany kabel koncentryczny o długości 10 m, wykonany w konstrukcji RG58, z wtykami BNC na obu końcach. Zaprojektowany do przesyłu sygnałów wideo, częstotliwości radiowych oraz ogólnego przesyłu sygnałów, ten czarny kabel zapewnia standardowe połączenie 50 Ω, odpowiednie do urządzeń i konfiguracji testowych wymagających interfejsów BNC i impedancji RG58. Jednoczęściowy montaż eliminuje potrzebę samodzielnego zarabiania złączy i oferuje gotowe do użycia połączenie między urządzeniami w laboratoriach, szafach nadawczych czy stanowiskach pomiarowych.

Zalety

Kabel zapewnia stałą impedancję 50 Ω i stabilne charakterystyki transmisyjne w całym zakresie częstotliwości RG58. Wtyki BNC typu męski na męski zapewniają bezpieczne, bagnetowe połączenia, które są szeroko kompatybilne z oscyloskopami, generatorami sygnałowymi, routerami i sprzętem wideo. Długość 10 m równoważy zasięg i integralność sygnału w wielu scenariuszach instalacyjnych i testowych, a fabrycznie zakończony montaż skraca czas instalacji i zmniejsza ryzyko błędów połączeń.

Zastosowanie

• Podłączanie generatorów sygnałów RF do przyrządów pomiarowych
• Połączenia wideo i kompozytowe w systemach monitoringu
• Laboratoryjne konfiguracje testowe i stanowiska prototypowe
• Instalacje tymczasowe lub półstałe, w których zalecany jest RG58

Kluczowe specyfikacje

• Typ kabla: koncentryczny RG58
• Impedancja charakterystyczna: 50 Ω
• Długość: 10 m
• Typ złącza: BNC męski na BNC męski (fabrycznie zamontowane)
• Kolor: czarny
• Konstrukcja: jednoczęściowy, fabrycznie zmontowany kabel do przesyłu sygnałów

Jak używać

Podłącz każdy wtyk BNC do odpowiedniego gniazda BNC w łączonych urządzeniach. Upewnij się, że złącza są wciśnięte do końca w gniazdo i delikatnie obróć, aż bagnet zablokuje się, zabezpieczając styk mechaniczny i elektryczny. Unikaj nadmiernego zginania w pobliżu złączy i prowadź kabel tak, aby zapobiec ostrym załamaniom, które mogłyby wpłynąć na jakość sygnału. Podczas pomiarów utrzymuj kabel jak najkrótszy i unikaj prowadzenia go wzdłuż linii wysokiego napięcia lub zakłócających linii sygnałowych.

Zalecenia

Aby uzyskać najlepsze rezultaty, używaj kabla w zalecanym zakresie częstotliwości dla RG58 i zachowaj łagodne promienie gięcia, aby zachować właściwości impedancyjne. Okresowo sprawdzaj, czy złącza są dobrze osadzone i czy nie ma oznak korozji lub zużycia; wymień kabel, jeśli zewnętrzny ekran lub integralność złączy zostanie naruszona.
