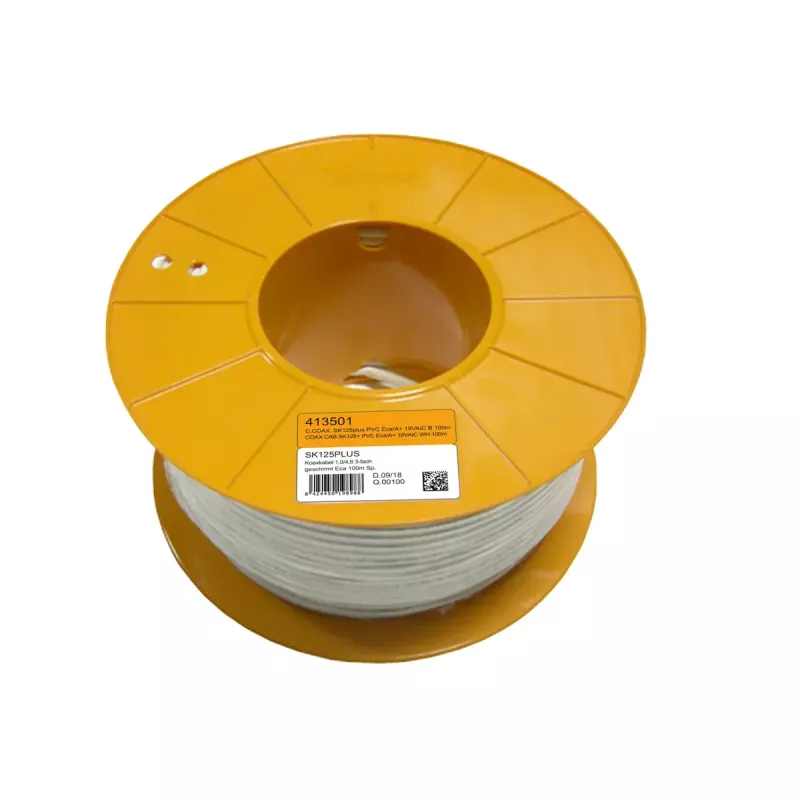

Kabel koncentryczny Televes SK125plus 100 m biały

Kabel koncentryczny Televes SK125plus 100 m biały to kabel koncentryczny 75 Ω zaprojektowany do niezawodnej transmisji sygnału na długich odcinkach. Kabel posiada oba przewodniki wykonane z miedzi (Cu/Cu), powłokę PVC oraz potrójnie ekranowaną (Trishield) strukturę z dodatkową warstwą folii i pokryciem oplotem wynoszącym 55%, co zwiększa odporność na zakłócenia elektromagnetyczne i zmniejsza straty sygnału. Nadaje się do instalacji wewnętrznych i zewnętrznych oraz spełnia wymagania konstrukcyjne klasy A+ zgodnie z normą EN 50117.

Zalety

Kabel SK125plus łączy miedziane przewodniki, powłokę PVC i trzy warstwy ekranowania, aby zapewnić niską impedancję transferową przy niskich częstotliwościach i wysokie tłumienie ekranowania w szerokim zakresie częstotliwości radiowych. Jego konstrukcja zapewnia zwiększoną ochronę przed szumem elektromagnetycznym i gwarantuje stałą jakość sygnału w zastosowaniach audio, wideo i nadawczych.

Zastosowanie

• Sieci dystrybucji TV i FM
• Okablowanie anten satelitarnych i naziemnych
• Transmisja wideo CCTV
• Instalacje wewnętrzne i zewnętrzne wymagające wysokiego ekranowania

Kluczowe specyfikacje

• Długość: 100 m
• Impedancja: 75 Ω
• Przewodniki: Miedź/Miedź (Cu/Cu)
• Ekranowanie: Potrójne ekranowanie (folia + folia + oplot), pokrycie oplotem 55%
• Klasa standardowa: EN 50117 Klasa A+
• Impedancja transferowa (TI) 5–30 MHz: < 2,5 mΩ/m
• Tłumienie ekranowania (SA) 5–1000 MHz: > 95 dB
• Tłumienie ekranowania (SA) 1000–2000 MHz: > 85 dB
• Tłumienie ekranowania (SA) 2000–3000 MHz: > 75 dB
• Powłoka: PVC

Sposób użycia

Poprowadź kabel koncentryczny między urządzeniami lub punktami dystrybucyjnymi, unikając ostrych zagięć i ciasnych załamań. Ostrożnie zdejmij zewnętrzną powłokę i ekranowanie, aby odsłonić dielektryk i środkowy przewodnik, a następnie zakończ odpowiednimi złączami 75 Ω lub złączami zaciskanymi/zaprasowywanymi zgodnie z instrukcjami producenta. W miarę możliwości zachowaj odstęp od linii wysokiego napięcia i przymocuj kabel odpowiednimi klipsami lub opaskami, aby zapobiec naprężeniom mechanicznym.

Zalecenia

W instalacjach w obszarach o wysokich zakłóceniach elektromagnetycznych należy używać kabla SK125plus z potrójnym ekranowaniem, aby zachować integralność sygnału. Zapewnij prawidłowe zakończenie złącza i uziemienie ekranu, aby zmaksymalizować skuteczność ekranowania kabla.
