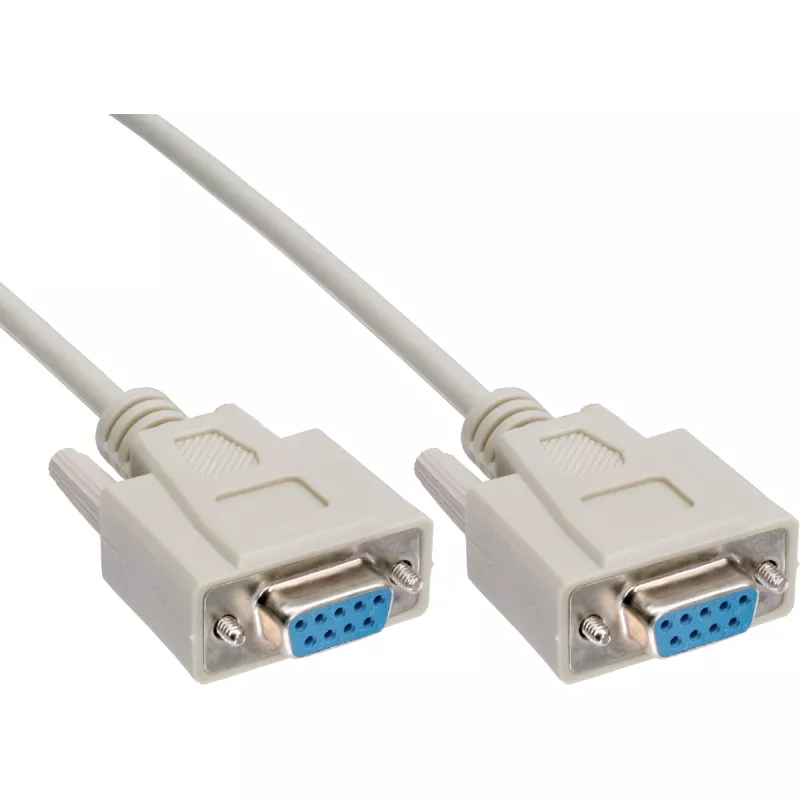

Kabel Null Modem InLine 9-pinowe żeńskie–żeńskie B-12225, 5 m

Kabel Null Modem InLine B-12225 to 5-metrowy, 9-pinowy szeregowy kabel żeńsko-żeński przeznaczony do łączenia dwóch urządzeń RS-232 D-sub 9 przy użyciu okablowania skrosowanego (null modem). Umożliwia bezpośrednią komunikację szeregową między dwoma urządzeniami końcowymi danych (DTE) bez konieczności stosowania modemu lub urządzenia komunikacyjnego danych (DCE). Kabel jest przeznaczony do zadań takich jak transfer danych, konfiguracja urządzeń, debugowanie i łączenie starszego sprzętu korzystającego z interfejsu szeregowego D-sub 9.

Zalety

Kabel null modem B-12225 zapewnia proste przewodowe połączenie dla komunikacji szeregowej RS-232 na długości 5 m, eliminując potrzebę konfiguracji sieci lub pośredniczących modemów. Żeńsko-żeńskie złącza D-sub 9 umożliwiają bezpośrednie połączenie dwóch urządzeń z portami 9-pinowymi. Skrosowane okablowanie zapewnia prawidłowe mapowanie sygnałów nadawania i odbioru dla komunikacji równorzędnej. Kabel jest kompatybilny ze standardowymi interfejsami szeregowymi D-sub 9 powszechnie stosowanymi w sterownikach przemysłowych, oprzyrządowaniu, routerach i starszym sprzęcie komputerowym.

Zastosowanie

• Transfer danych między dwoma urządzeniami RS-232 D-sub 9
• Konfiguracja urządzeń i aktualizacje oprogramowania sprzętowego przez konsolę szeregową
• Debugowanie i rejestrowanie szeregowe dla systemów wbudowanych i sprzętu przemysłowego
• Podłączanie starszych komputerów, drukarek, sterowników CNC lub oprzyrządowania z portami 9-pinowymi

Kluczowe specyfikacje

• Typ złącza: D-sub 9, żeńskie na żeńskie
• Długość kabla: 5 m

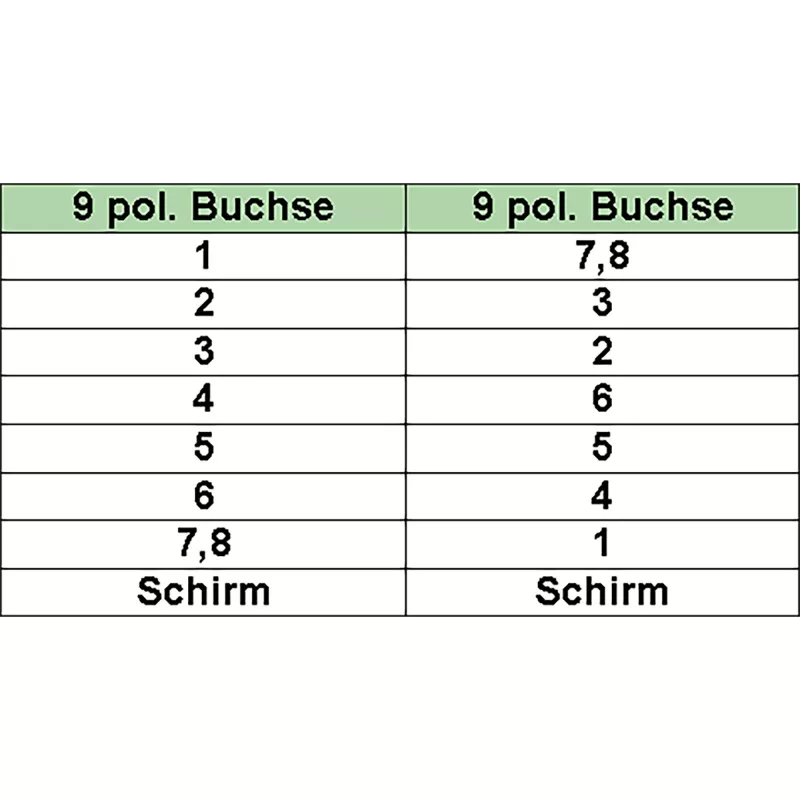

• Okablowanie: skrosowane (null modem) dla mapowania sygnałów RS-232
• Standard sygnału: komunikacja szeregowa RS-232
• Przeznaczenie: bezpośrednie połączenie szeregowe między urządzeniami bez modemu

Sposób użycia

Zlokalizuj dwa urządzenia z żeńskimi portami szeregowymi D-sub 9, które wymagają bezpośredniego połączenia szeregowego. Dopasuj i bezpiecznie zamocuj kabel żeńsko-żeński, używając adaptera lub zmieniacza płci tylko wtedy, gdy jest to konieczne w danej konfiguracji urządzenia; zazwyczaj kabel łączy się bezpośrednio z urządzeniami, które mają męskie złącza D-sub 9. Przed podłączeniem upewnij się, że oba urządzenia są wyłączone lub w bezpiecznym stanie. Po podłączeniu włącz urządzenia i skonfiguruj parametry portu szeregowego (szybkość transmisji, parzystość, bity danych, bity stopu, kontrolę przepływu) na obu końcach na takie same ustawienia, aby nawiązać komunikację. Użyj odpowiedniego oprogramowania terminalowego lub narzędzi specyficznych dla urządzeń do wysyłania i odbierania danych.

Zalecenia

Aby zapewnić niezawodną komunikację RS-232, ustaw identyczne parametry szeregowe na obu urządzeniach i unikaj prowadzenia kabla w pobliżu źródeł silnych zakłóceń elektromagnetycznych. Sprawdź zgodność wyprowadzeń ze swoim sprzętem, a w razie potrzeby zastosuj praktyki uziemienia sygnałowego zalecane przez producentów urządzeń podczas podłączania wrażliwych lub przemysłowych systemów.
