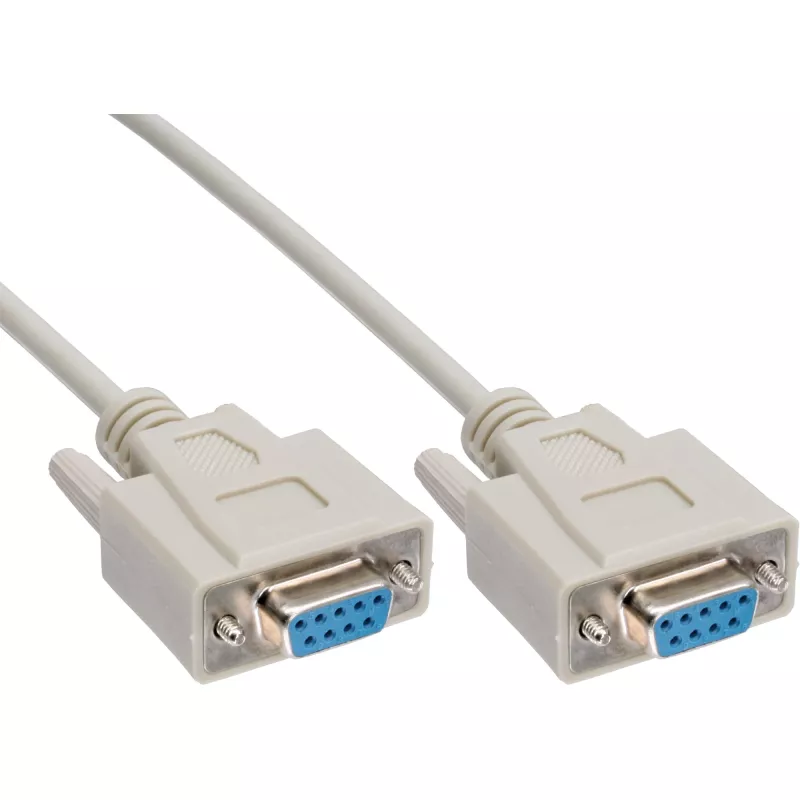

Szeregowy kabel null modem InLine B-12226 9-pin żeński–żeński, 10 m

InLine B-12226 to 10-metrowy szeregowy kabel null modem z 9-pinowymi złączami żeńskimi na obu końcach, zaprojektowany do bezpośredniej komunikacji RS-232 między dwoma urządzeniami DTE. Kabel krzyżuje linie nadawcze i odbiorcze, umożliwiając transfer danych punkt-punkt bez modemu lub urządzenia DCE. Jego długość 10 metrów wspiera połączenia na większe odległości, a standardowe 9-pinowe złącza DE-9 żeńskie zapewniają kompatybilność ze sprzętem używającym tradycyjnych portów szeregowych.

Zalety

Kabel oferuje stałe okablowanie null modem, eliminując potrzebę stosowania dodatkowych adapterów lub przejściówek przy łączeniu dwóch komputerów, terminali lub innych urządzeń DTE. Trwała konstrukcja i niezawodne ekranowanie utrzymują integralność sygnału dla komunikacji szeregowej na dużej długości. Zastosowanie standardowych 9-pinowych złączy żeńskich upraszcza instalację i wymianę w środowiskach z użyciem starszego sprzętu RS-232.

Zastosowanie

• Bezpośredni transfer danych RS-232 między dwoma komputerami lub terminalami
• Konfiguracja i debugowanie sprzętu sieciowego oraz sterowników przemysłowych
• Podłączanie starszych urządzeń, takich jak drukarki, modemy (w scenariuszach null-modem) i przyrządy pomiarowe
• Dostęp przez konsolę szeregową do routerów, przełączników i systemów wbudowanych

Kluczowe dane techniczne

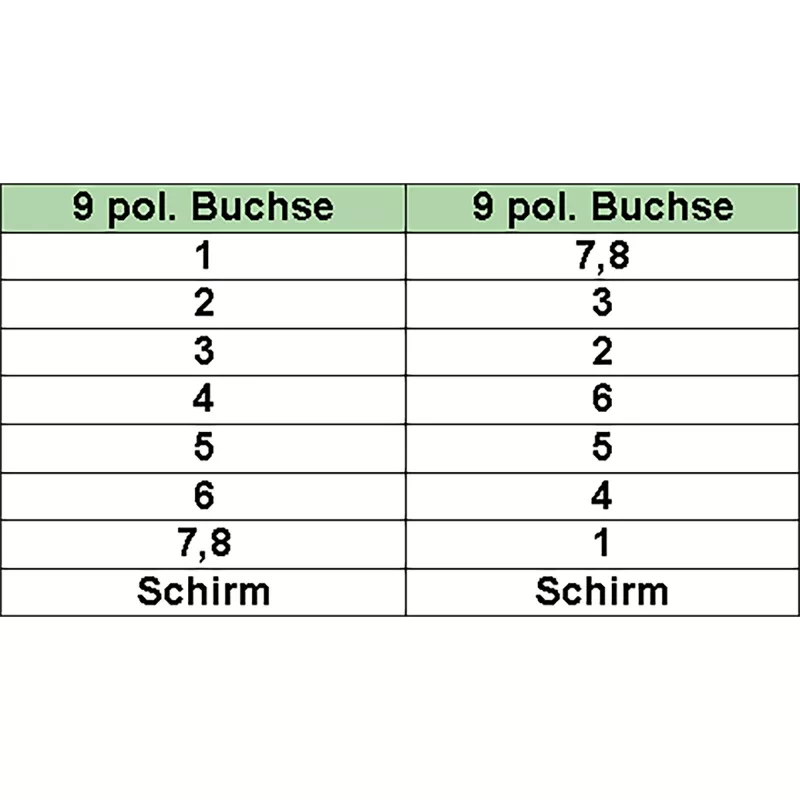

• Typ kabla: szeregowy kabel null modem (skrzyżowane TX/RX)
• Konfiguracja złączy: 9-pin żeński do 9-pin żeński
• Długość: 10 m
• Standard interfejsu: RS-232
• Konstrukcja: ekranowane przewody dla zmniejszenia zakłóceń i lepszej stabilności sygnału
• Środowisko użytkowania: zaprojektowany do zastosowań biurkowych, laboratoryjnych, przemysłowych i serwisowych

Sposób użycia

Podłącz każde 9-pinowe złącze żeńskie do portu szeregowego dwóch urządzeń, które chcesz połączyć. Upewnij się, że oba urządzenia są skonfigurowane do używania kompatybilnych ustawień RS-232 (szybkość transmisji, parzystość, bity danych, bity stopu i kontrola przepływu) dla pomyślnej komunikacji. Wbudowane okablowanie null modem obsługuje niezbędne skrzyżowanie nadawania i odbioru, więc żaden zewnętrzny adapter nie jest wymagany. Poprowadź kabel, unikając ostrych zagięć i źródeł silnych zakłóceń elektromagnetycznych, aby zachować jakość sygnału na dystansie 10 m.

Zalecenia

Dla najlepszych rezultatów, zweryfikuj ustawienia portu i przeprowadź test pętli zwrotnej lub prosty test terminala przed zastosowaniem kabla w stałej instalacji. W środowiskach o wysokim poziomie zakłóceń używaj rdzeni ferrytowych lub dodatkowego ekranowania, gdzie to możliwe, i unikaj prowadzenia kabla obok linii energetycznych wysokiego napięcia.
