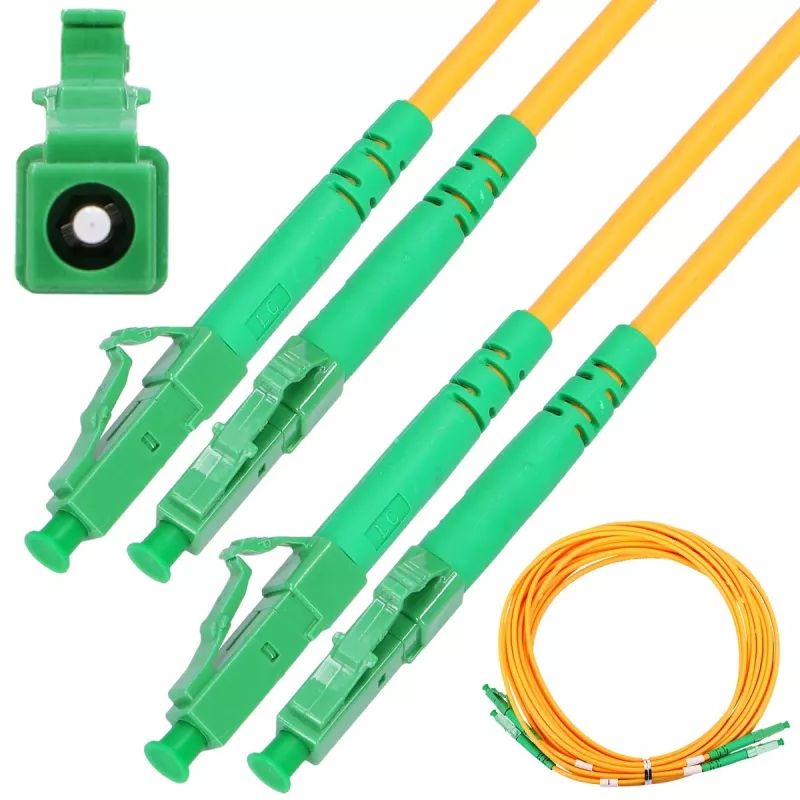

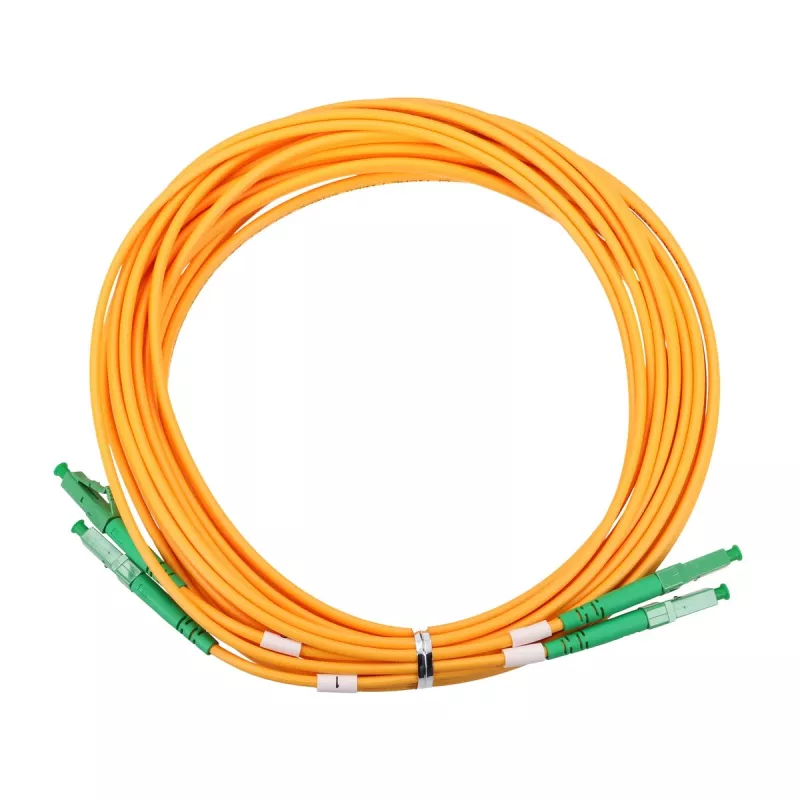

Kabel patchcord światłowodowy Extralink LC/APC – LC/APC, jednomodowy duplex 9/125 µm G.657.A1, 1 m

Kabel patchcord światłowodowy jednomodowy duplex Extralink LC/APC – LC/APC, 1 m, przeznaczony jest do krótkich połączeń optycznych w środowiskach FTTH, telekomunikacyjnych i centrach danych. Kabel wykorzystuje jednomodowe włókno 9/125 µm G.657.A1 niewrażliwe na zginanie oraz złącza LC z polerowaniem APC na obu końcach, zapewniając stabilne połączenia o niskiej tłumienności dla paneli krosowych, łączy ONT/OLT oraz trasowania włókien wewnątrz szaf. Średnica zewnętrzna kabla 3,0 mm zapewnia równowagę między elastycznością a ochroną mechaniczną odpowiednią do standardowych półek krosowych i trasowania w szafach.

Zalety

Złącza LC z polerowaniem APC redukują odbicia wsteczne, co poprawia integralność sygnału, szczególnie w pasywnych sieciach optycznych (PON) i szybkich łączach telekomunikacyjnych. Włókno G.657.A1 niewrażliwe na zginanie utrzymuje niskie tłumienie nawet przy małych promieniach gięcia, co pomaga zachować wydajność na ograniczonych trasach kablowych. Terminacja duplex LC zapewnia niezawodną polaryzację i komunikację dwukierunkową w kompaktowej obudowie kompatybilnej z nowoczesnymi panelami krosowymi i urządzeniami optycznymi.

Zastosowanie

• Połączenia abonenckie FTTH między ONT/ONU a panelami krosowymi
• Krótkie łącza światłowodowe wewnątrz szaf lub między szafami w centrach danych
• Połączenia paneli krosowych lub obudów w sieciach telekomunikacyjnych i korporacyjnych
• Łączenie przełączników optycznych, konwerterów i mediakonwerterów

Kluczowe specyfikacje

• Typ włókna: Jednomodowe G.657.A1 (niewrażliwe na zginanie)
• Średnica rdzenia/płaszcza: 9/125 µm
• Typ złącza: LC/APC na LC/APC duplex
• Polerowanie: Kątowy styk fizyczny (APC)
• Średnica kabla: 3,0 mm
• Długość: 1 m
• Tryb: Jednomodowy duplex

Sposób użycia

Poprowadzić kabel krosowy przez organizatory lub półki kablowe, unikając ostrych zagięć, i zamocować go odpowiednimi klipsami lub rzepami bez nadmiernego naprężenia. Wsunąć każde złącze LC do odpowiedniego portu LC/APC, aż do kliknięcia, zachowując prawidłową polaryzację duplex. W celu odłączenia nacisnąć zatrzask LC i delikatnie wyciągnąć złącze prosto z portu. Gdy nie są używane, chronić czoła złączy zaślepkami przeciwpyłowymi, aby zapobiec zanieczyszczeniu, oraz przestrzegać standardowych procedur bezpieczeństwa światłowodowego podczas pracy w pobliżu urządzeń pod napięciem.

Zalecenia

Przed instalacją sprawdzić i wyczyścić czoła złączy zatwierdzonymi narzędziami do czyszczenia światłowodów. Zachować minimalny promień gięcia zgodnie z zaleceniami dla włókna G.657.A1 i unikać wielokrotnego ciasnego zginania, aby utrzymać niskie tłumienie. Do instalacji stałych stosować profesjonalnie zakończone i przetestowane kable krosowe oraz zweryfikować wydajność łącza za pomocą miernika mocy optycznej lub reflektometru OTDR, jeśli jest to konieczne.
