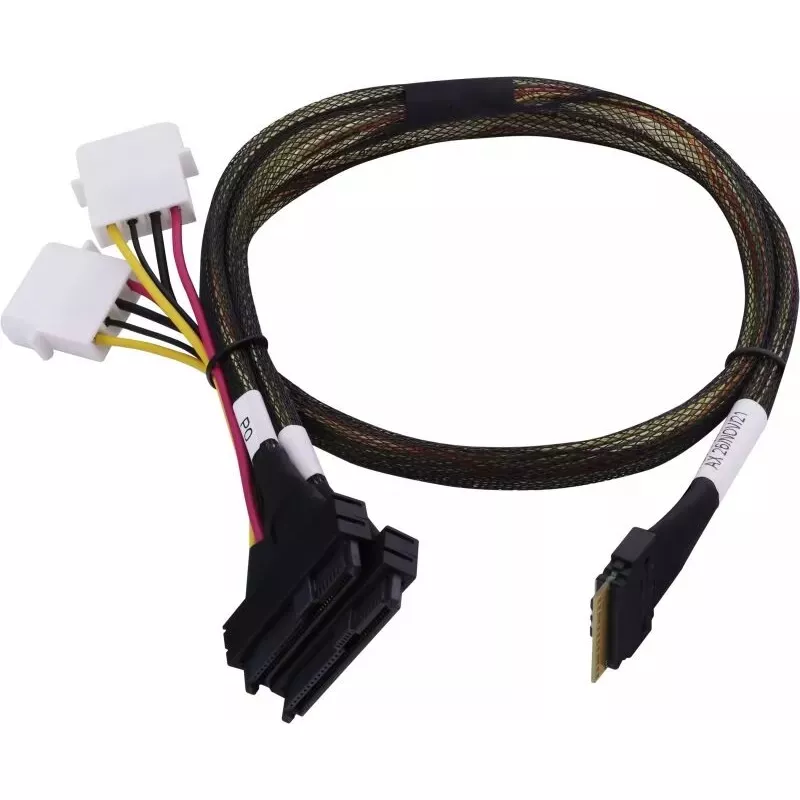

Kabel SAS Microchip Technology 2305200-R 0.8m

Kabel SAS Microchip Technology 2305200-R to wewnętrzny kabel SAS o długości 0,8 m, zapewniający bezpośrednią łączność między interfejsem SlimSAS ×8 (SFF-8654) a złączem 2SFF-8639 ×4 (U.3). Zaprojektowany z myślą o środowiskach pamięci masowej mieszanej, kabel ten obsługuje pracę w trybie potrójnym SAS, SATA i NVMe w połączeniu z kompatybilnymi adapterami i urządzeniami. Jego kompaktowa długość i wewnętrzna konstrukcja sprawiają, że nadaje się do instalacji w obudowach serwerowych i rackowych, gdzie wymagane są krótkie, niezawodne połączenia.

Zalety

Kabel zapewnia niezawodny transfer danych z dużą prędkością, a jego konstrukcja jest przeznaczona do wewnętrznych macierzy serwerowych i pamięci masowych. Konfiguracja SlimSAS ×8 na 2SFF-8639 ×4 oferuje bezpośrednią kompatybilność z napędami U.3 i adapterami trójtrybowymi, zmniejszając potrzebę stosowania dodatkowych konwerterów. Długość 0,8 metra minimalizuje utratę sygnału i bałagan wewnątrz obudowy, umożliwiając elastyczne prowadzenie przewodów w gęstych konfiguracjach.

Zastosowanie

• Podłączanie napędów pamięci masowej U.3 (2SFF-8639) do portów kontrolera lub backplane SlimSAS ×8 (SFF-8654)
• Wewnętrzne połączenia w serwerach montowanych w racku i obudowach pamięci masowych
• Środowiska trójtrybowe wymagające współdziałania SAS, SATA i NVMe
• Konfiguracje bezpośrednio podłączonej pamięci masowej (DAS) o krótkim zasięgu oraz zadania serwisowe/naprawcze

Kluczowe specyfikacje

• Typ kabla: Wewnętrzny kabel SAS trójtrybowy (SlimSAS ×8 na 2SFF-8639 ×4)
• Złącze 1: SlimSAS ×8 (SFF-8654)
• Złącze 2: 2× SFF-8639 (U.3) złącze kombinowane obsługujące 4 linie
• Długość: 0,8 m
• Obsługiwane protokoły: SAS, SATA, NVMe (tryb potrójny przez kompatybilne adaptery)
• Przeznaczenie: Okablowanie wewnętrzne serwerów/obudów pamięci masowych

Sposób użycia

Zainstaluj kabel, mocno osadzając końcówkę SlimSAS ×8 (SFF-8654) w gnieździe kontrolera hosta lub backplane, a końcówkę 2SFF-8639 ×4 (U.3) w złączu urządzenia lub wnęki napędu, upewniając się co do prawidłowej orientacji i pewnego zatrzasku. Poprowadź kabel wewnątrz obudowy, unikając ostrych zagięć i zakłócania przepływu powietrza chłodzącego. Sprawdź, czy podłączone urządzenia i adaptery hosta obsługują pracę trójtrybową, jeśli wymagana jest współpraca SAS/SATA/NVMe, następnie włącz system i potwierdź wykrycie urządzenia w oprogramowaniu układowym hosta lub systemie operacyjnym.

Zalecenia

Używaj tego kabla wyłącznie do krótkich połączeń wewnętrznych; unikaj środowisk zewnętrznych lub mokrych. Aby zapewnić najlepszą integralność sygnału, zachowaj łagodne promienie gięcia, unikaj ciasnych załamań i przymocuj kabel z dala od elementów o wysokiej temperaturze. Przed wdrożeniem potwierdź kompatybilność z konkretnymi modelami backplane, kontrolera i napędów, aby zapewnić funkcjonalność trójtrybową.
