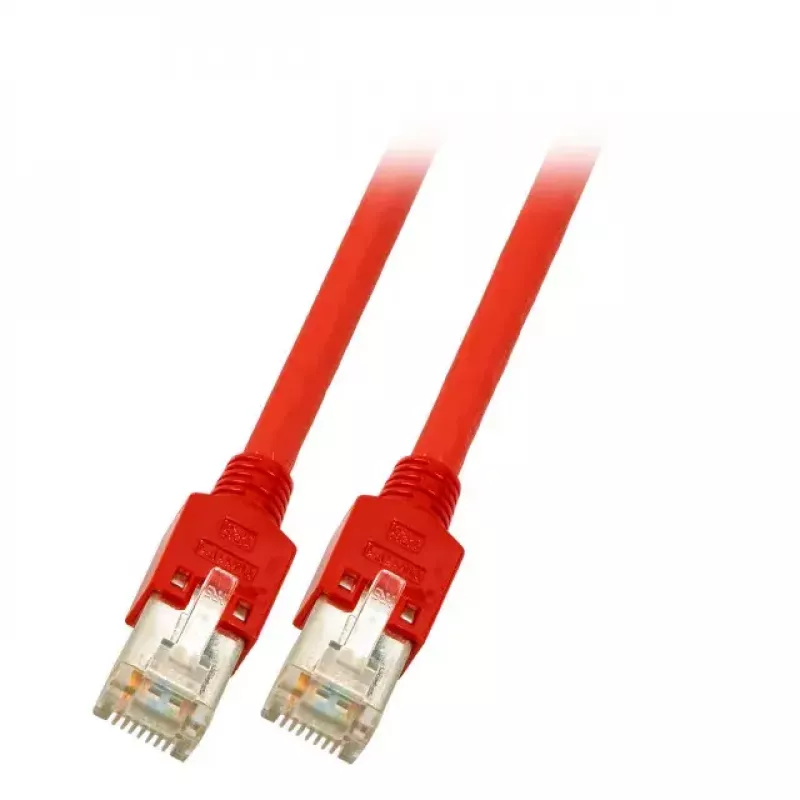

Kabel sieciowy EFB Elektronik K2793.10 — Cat5e S-FTP (SF/UTP), RJ-45 do RJ-45, 10 m, czerwony

EFB Elektronik K2793.10 to 10-metrowy krosowy kabel kategorii Cat5e w kolorze czerwonym, przeznaczony do Gigabit Ethernet o częstotliwości do 100 MHz. Kabel wykorzystuje konstrukcję SF/UTP (S-FTP) z ekranowaniem folią i oplotem oraz jest wyposażony w dwa ekranowane wtyki Hirose TM11 RJ45 (IEC 60603-7-3). Żyła kabla to AWG26/7, a średnica zewnętrzna kabla wynosi około 5,7 mm. Okablowanie zgodne z przypisaniem zwrotnicy 1-3, 2-6, 3-1, 4-7, 5-8, 6-2, 7-4, 8-5. Powłoka kabla jest bezhalogenowa, o niskiej emisji dymu (LSZH) i spełnia normy ognioodporności oraz emisji dymu i halogenów: IEC 60332-1, IEC 61034 i IEC 60754-2.

Zalety

Ekranowanie SF/UTP (S-FTP) zapewnia lepszą ochronę przed zakłóceniami elektromagnetycznymi w porównaniu z kablami nieekranowanymi, a ekranowane wtyki Hirose TM11 RJ45 gwarantują niezawodny transfer sygnału i uziemienie. Powłoka LSZH zmniejsza emisję toksycznych gazów i dymu w przypadku pożaru. Fabrycznie zamontowane czerwone odciążenie bez zabezpieczenia zatrzasku ułatwia instalację i redukuje naprężenia mechaniczne na złączu. Standard Cat5e obsługuje Gigabit Ethernet do 100 MHz dla typowych potrzeb sieciowych.

Zastosowanie

• Krótkie łącza Gigabit Ethernet, gdzie wymagany jest kabel z przeplotem
• Połączenia w środowiskach narażonych na zakłócenia elektromagnetyczne dzięki ekranowaniu folią i oplotem
• Instalacje przemysłowe lub publiczne wymagające powłok bezhalogenowych, niskodymnych
• Sprzęt z portami RJ45 kompatybilnymi z ekranowanymi wtykami Hirose TM11

Kluczowe specyfikacje

• Marka: EFB Elektronik, MPN: K2793.10, EAN: 4049759011192
• Długość: 10 m
• Standard: Cat5e, 100 MHz, Gigabit Ethernet
• Konstrukcja: SF/UTP (S-FTP), ekranowanie folia + oplot
• Żyła: 4 x 2 x AWG26/7, Ø ≈ 5,7 mm
• Złącza: 2 × Hirose TM11 RJ45 ekranowane (IEC 60603-7-3)
• Okablowanie: z przeplotem (1-3, 2-6, 3-1, 4-7, 5-8, 6-2, 7-4, 8-5)
• Powłoka: LSZH (niskodymna, bezhalogenowa)
• Normy: IEC 60332-1 (ognioodporność), IEC 61034 (niska emisja dymu), IEC 60754-2 (bezhalogenowa)

Sposób użycia

Podłącz ekranowane wtyki RJ45 do odpowiednich portów RJ45 w łączonych urządzeniach, zapewniając właściwe uziemienie tam, gdzie jest to wymagane dla ciągłości ekranowania. Użyj czerwonego fabrycznie zamontowanego odciążenia, aby zabezpieczyć kabel przy złączu; należy pamiętać, że odciążenie nie zawiera zabezpieczenia zatrzasku. Poprowadź kabel, unikając ostrych zagięć i naprężeń mechanicznych, aby zachować integralność sygnału. Po instalacji sprawdź ustawienia sieciowe i przetestuj łącze, aby potwierdzić poprawne połączenie z przeplotem oraz wydajność.

Zalecenia

Używaj tego kabla do tymczasowych lub stałych bezpośrednich połączeń między urządzeniami, gdzie wymagane jest okablowanie z przeplotem. W instalacjach wymagających zabezpieczenia zatrzasku lub innych stylów złączy wybierz odpowiedni kabel lub adapter. Upewnij się, że oba podłączone urządzenia obsługują złącza ekranowane, a ekrany są prawidłowo uziemione dla optymalnej ochrony przed EMI.
