Kabel sieciowy EFB Elektronik K5530.0,5

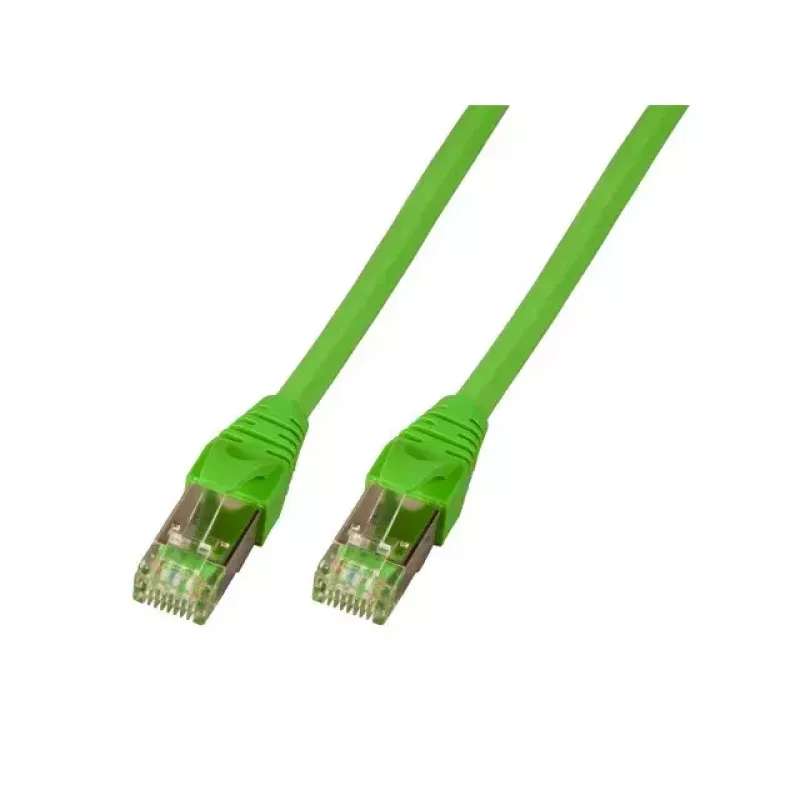

Kabel sieciowy EFB Elektronik K5530.0,5 to 0,5-metrowy kabel sieciowy Cat5e z ekranowaniem SF/UTP (S-FTP) i wtryskowymi wtyczkami RJ45. Posiada pozłacane styki o grubości 50 μ oraz powłokę PUR w kolorze zielonym (RAL6018). Kabel zapewnia niezawodną transmisję sygnału o niskiej impedancji różnicowej i umożliwia pracę w rozszerzonym zakresie temperatur od -40°C do +80°C.

Zalety

Ekranowana konstrukcja SF/UTP ze stykiem ekranu 360° poprawia kompatybilność elektromagnetyczną (EMC) i zmniejsza zakłócenia. Pozłacane styki RJ45 (50 μ) zapewniają trwałe połączenia o niskiej rezystancji, z minimalną trwałością styków wynoszącą 750 cykli wpinania. Formowane zabezpieczenie przed przeciążeniem z osłoną zatrzasku zwiększa wytrzymałość złącza, podczas gdy osłona PUR zapewnia wytrzymałość mechaniczną i odporność na wpływy środowiskowe.

Zastosowanie

• Łączenie urządzeń sieciowych na krótkich odcinkach (0,5 m)
• Środowiska przemysłowe i biurowe wymagające zwiększonej odporności na zakłócenia EMI/EMC
• Aplikacje wymagające trwałego, elastycznego kabla o rozszerzonym zakresie temperatur

Kluczowe specyfikacje

• Standard: Cat5e (SF/UTP, S-FTP)
• Długość: 0,5 m
• Przewód: 4 x 2 x AWG26/7
• Złącza: 2x RJ45 wtryskowe, ekranowane
• Powłoka styków: 50 μ złota
• Trwałość styków: min. 750 cykli
• Osłona kabla: PUR, kolor RAL6018, Ø = 6,2 mm
• Zakres temperatur: -40°C do +80°C
• Zgodność złącza/standardu: IEC 60603-7-3

Sposób użycia

Podłącz złącza RJ45 do odpowiednich ekranowanych portów Ethernet w swoich urządzeniach. Upewnij się, że oba podłączone porty zapewniają prawidłowy styk ekranowania, aby w pełni wykorzystać konstrukcję SF/UTP. Poprowadź kabel PUR bez ostrych zagięć i unikaj naprężeń mechanicznych na formowanym zabezpieczeniu przeciążeniowym, aby zachować integralność złącza.

Zalecenia

Aby uzyskać optymalną wydajność EMC, podłącz oba końce do portów ekranowanych lub uziemienia obudowy sprzętu. Unikaj wielokrotnego ostrego zginania w pobliżu złącza; okresowo sprawdzaj styki w przypadku użytkowania w trudnych warunkach.
