Patch panel EFB Elektronik B71901L48OM4 1U LC OM4 szary

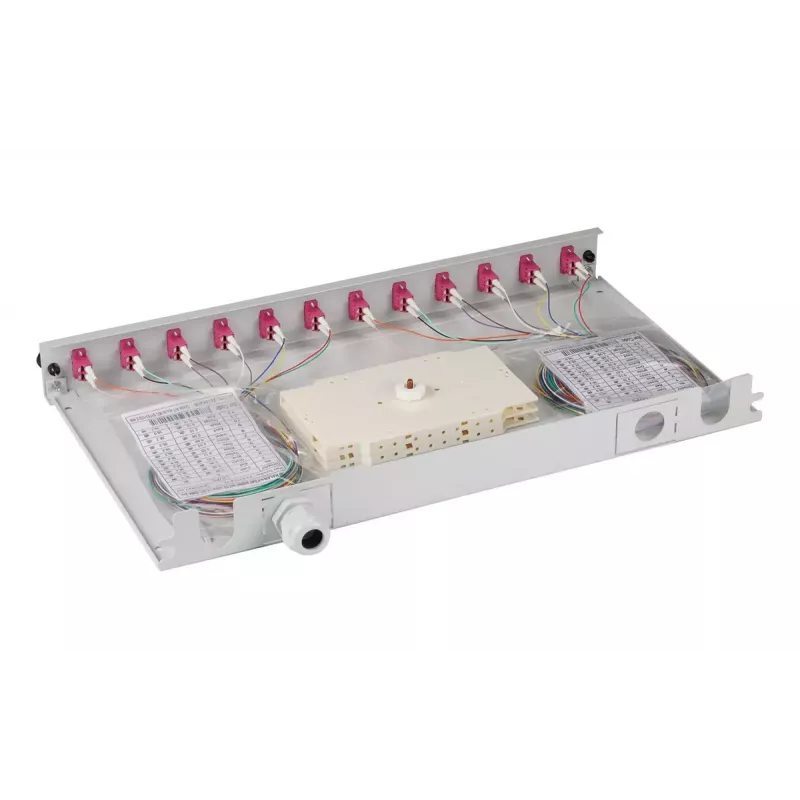

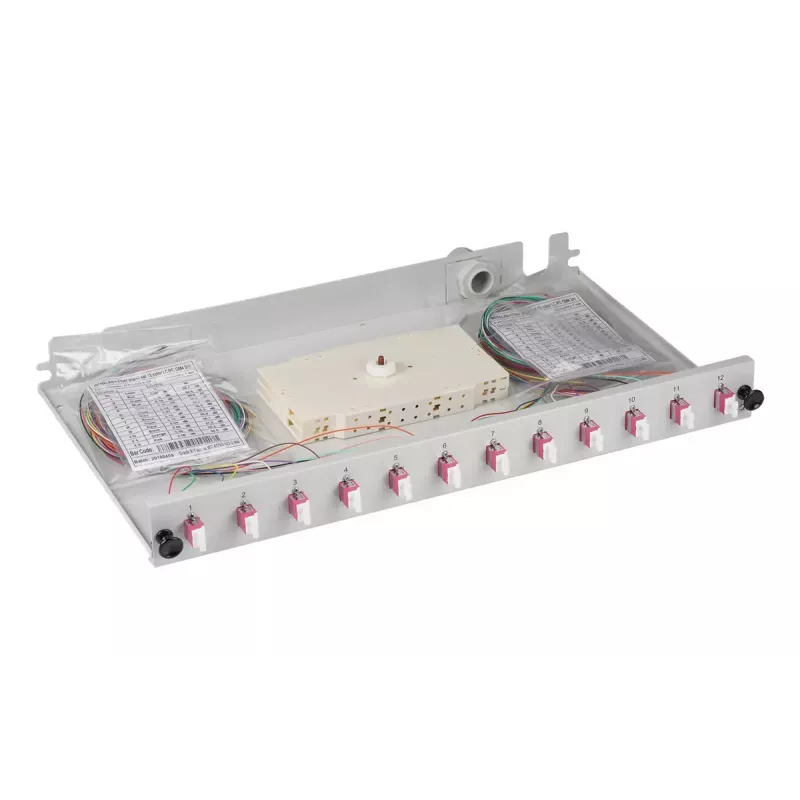

Patch panel EFB Elektronik B71901L48OM4 1U LC OM4 szary to montowana w szafie rack jednostka zarządzania światłowodami, przeznaczona do uporządkowanych połączeń dupleksowych LC w centrach danych i szafach sieciowych. Wykonany głównie z wytrzymałego tworzywa sztucznego, panel zajmuje 1U przestrzeni rack i obsługuje światłowód wielomodowy OM4, umożliwiając szybką transmisję na krótkie odległości. Jego kompaktowe wymiary pasują do standardowych szaf 19-calowych i zapewnia schludny interfejs przedni dla maksymalnie 24 portów dupleksowych LC (48 włókien) z szarym wykończeniem ułatwiającym jednolite grupowanie sprzętu.

Zalety

Ten patch panel oferuje oszczędzającą miejsce konstrukcję 1U z wygodnym dostępem od przodu do złączy LC OM4, umożliwiając uporządkowane prowadzenie kabli i uproszczoną konserwację. Obudowa z tworzywa sztucznego zmniejsza wagę, zachowując wystarczającą ochronę mechaniczną złączy światłowodowych i adapterów. Kompatybilność ze światłowodem wielomodowym OM4 zapewnia większą przepustowość i lepszą wydajność w łączach krótkiego zasięgu, zwykle spotykanych w sieciach korporacyjnych i kampusowych.

Przeznaczenie

• Centra danych i serwerownie wymagające kompaktowych paneli krosowych światłowodowych
• Pomieszczenia telekomunikacyjne z okablowaniem szkieletowym lub poziomym na światłowodzie wielomodowym OM4
• Sieci kampusowe lub korporacyjne, które potrzebują uporządkowanego dostępu do złączy LC na panelu przednim
• Środowiska, w których pożądana jest mniejsza waga szafy i odporność na korozję

Kluczowe dane techniczne

• Format: patch panel 1U do montażu w szafie rack, kompatybilny z szafami 19-calowymi
• Typ złącza: porty dupleksowe LC dla światłowodu wielomodowego
• Obsługiwany typ światłowodu: wielomodowy OM4
• Liczba portów: 24 porty dupleksowe LC (48 włókien)
• Materiał: trwała obudowa z tworzywa sztucznego
• Kolor: szary
• Wymiary (S×W×G): 483 mm × 44,5 mm × 244 mm

Sposób użycia

Zamontuj panel w standardowej szafie 19-calowej, zajmując pojedynczą jednostkę U. Zainstaluj adaptery LC lub fabrycznie zakończone pigtaile w przednich portach, a następnie poprowadź kable światłowodowe wielomodowe przez tylne wejście kablowe, zachowując odpowiednie promienie gięcia. Zabezpiecz kable za pomocą odciążek i użyj akcesoriów do zarządzania kablami w szafie, aby uniknąć nadmiernego naprężenia. Oznacz porty według potrzeb, aby ułatwić identyfikację i przed podłączeniem wykonaj standardową inspekcję i czyszczenie czoła złącza, aby zapewnić optymalną transmisję sygnału.

Zalecenia

Aby zapewnić niezawodną wydajność, używaj patchcordów z oceną OM4 i zachowaj właściwe promienie gięcia; regularnie kontroluj i czyść złącza LC oraz unikaj narażania panelu na wstrząsy mechaniczne lub nadmierne ciepło.
