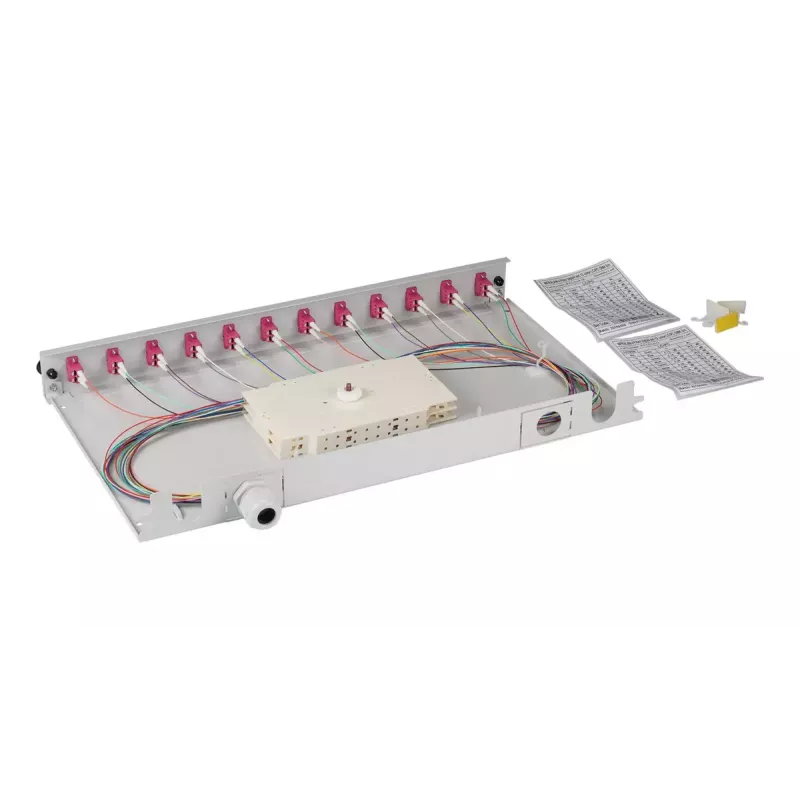

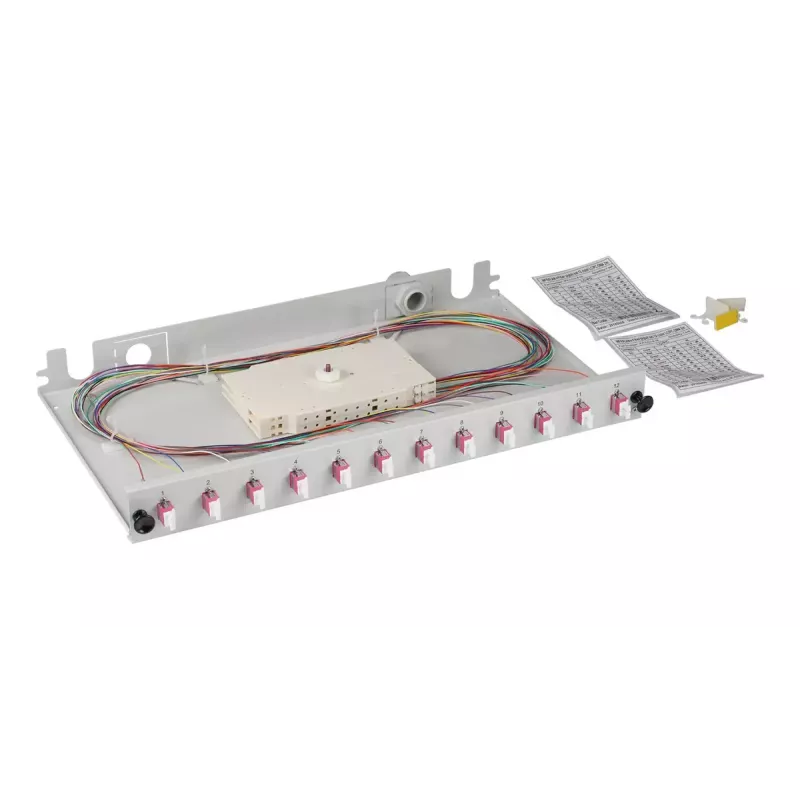

Patch panel EFB Elektronik BA71901L12OM4 1U LC OM4 szary

Patch panel EFB Elektronik BA71901L12OM4 1U LC OM4 w kolorze szarym to jednostka dystrybucyjna do montażu w szafie rack przeznaczona dla infrastruktury światłowodowej. Zaprojektowany do standardowych szaf 19-calowych, panel zapewnia sześć portów duplex LC w standardzie włókna OM4 i mieści się w przestrzeni 1U o wymiarach 483 mm szerokości, 44,5 mm wysokości i 244 mm głębokości. Szare wykończenie nadaje stonowany, profesjonalny wygląd odpowiedni do pomieszczeń sprzętowych, szaf serwerowych i szaf telekomunikacyjnych, gdzie wymagane są łącza światłowodowe wielomodowe OM4.

Zalety

Ten patch panel łączy wiele zakończeń światłowodowych LC OM4 w kompaktowej obudowie 1U, upraszczając prowadzenie kabli i organizację szafy. Jego standardowa szerokość do montażu w szafie oraz niewielka głębokość sprawiają, że jest kompatybilny z szeroką gamą szaf i płytkich obudów. Zastosowanie złączy LC i specyfikacji wielomodowej OM4 wspiera łącza o większej przepustowości i gęste rozmieszczenie portów w centrach danych i środowiskach korporacyjnych.

Zastosowanie

• Szkielet światłowodowy i krosowanie w centrach danych
• Szafy telekomunikacyjne w biurach i serwerowniach
• Instalacje okablowania strukturalnego wykorzystujące włókno wielomodowe OM4
• Środowiska wymagające kompaktowej dystrybucji światłowodowej 1U

Kluczowe specyfikacje

• Obudowa: 1U do montażu w szafie
• Typ złącza: LC (duplex)
• Kompatybilność włókna: wielomodowe OM4
• Liczba portów: 6
• Wymiary (S×W×G): 483 mm × 44,5 mm × 244 mm
• Kolor: Szary

Sposób użycia

Zainstaluj patch panel w standardowej szafie 19-calowej, zajmując pojedynczą jednostkę U przestrzeni rack, i przymocuj go odpowiednimi śrubami rack. Zakończ lub podłącz kable światłowodowe wielomodowe OM4 do portów LC, zapewniając właściwą polaryzację i czystość złączy. Starannie poprowadź kable światłowodowe przychodzące i wychodzące, korzystając z akcesoriów do zarządzania kablami, aby uniknąć nadmiernego zginania; zachowaj zalecany przez producenta minimalny promień gięcia dla włókna OM4. Oznacz porty według potrzeb, aby ułatwić identyfikację i przyszłą konserwację.

Zalecenia

Przed podłączeniem włókien sprawdź i, jeśli to konieczne, wyczyść czoła złączy LC za pomocą odpowiednich narzędzi do czyszczenia światłowodów. Używaj kabli krosowych i szkieletowych spełniających specyfikacje OM4, aby zachować wydajność łącza. W instalacjach o dużej gęstości w szafach połącz panel z pionowymi lub poziomymi organizerami kabli, aby zmniejszyć naprężenia złączy i umożliwić schludne prowadzenie kabli.
